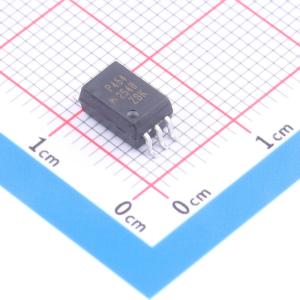

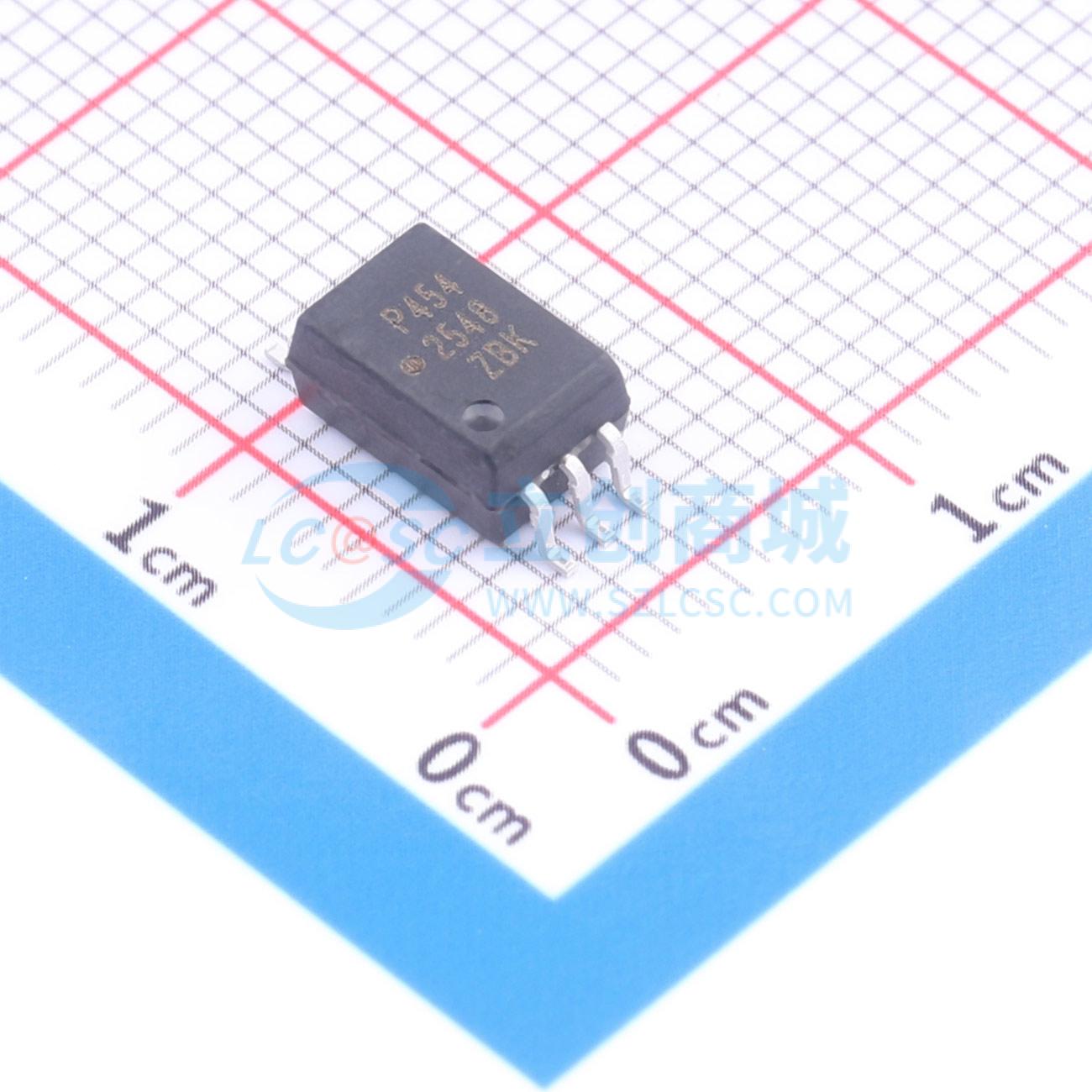

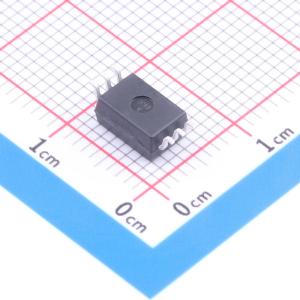

ACPL-P454-000E

高共模抑制比高速光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-P454-000E
商品编号: C17592432
商品封装: SOIC-6-6.8mm
包装方式: 管装
商品毛重: 0.89克(g)

商品参数

商品概述

ACPL-W454/P454与博通的其他高速晶体管输出光耦合器类似，但具有更短的传播延迟和更高的电流传输比（CTR）。ACPL-W454/P454还保证了传播延迟差 (tPLH - tPHL)。这些特性使ACPL-W454/P454成为解决智能功率模块（IPM）逆变器死区时间和其他开关问题的理想方案。ACPL-W454/P454的CTR、传播延迟和共模抑制比（CMR）针对TTL负载和驱动条件以及IPM负载和驱动条件都有明确规定。为方便应用，提供了TTL和IPM条件下的规格和典型性能曲线。这款二极管 - 晶体管光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以实现输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过降低基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了百倍。注意：建议在处理和组装此组件时采取正常的静电防护措施，以防止因静电放电（ESD）可能导致的损坏和/或性能下降。

商品特性

封装爬电距离/电气间隙为8mm（ACPL-W454）
功能与HCPL - 4504兼容
采用6引脚拉伸SO - 6封装，可表面贴装
适用于TTL和IPM应用的短传播延迟
非常高的共模瞬态抗扰度：在VCM = 1500V时保证为15kV/μs
高CTR：在25°C时 > 25%
保证常见IPM应用的规格
与TTL兼容
保证在0°C至70°C温度范围内的交直流性能
集电极开路输出
安全认证：
- 根据UL1577标准，UL认可1分钟3750VRMS（ACPL - W454设备为1分钟5000VRMS）
- 获得CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5认证，选项060下，ACPL - W454的VIORM = 1140Vpeak，ACPL - P454的VIORM = 891Vpeak

应用领域

逆变器电路和智能功率模块（IPM）接口——更短的传播延迟和保证的(tPLH - tPHL)规格
高速逻辑接地隔离——TTL/TTL、TTL/LTTL、TTL/CMOS、TTL/LSTTL
线路接收器——高共模瞬态抗扰度（TTL负载/驱动时 > 15kV/μs）和低输入 - 输出电容（0.6pF）
替代脉冲变压器——节省电路板空间和重量
模拟信号接地隔离——集成光电探测器比光电晶体管具有更好的线性度

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.5V
	输出电流	8mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V

	属性	参数值
	输出通道数	1
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	25%
	电流传输比(CTR)最大值/饱和值	60%
	正向电流(If)	25mA
	功能特性	集电极开路输出
