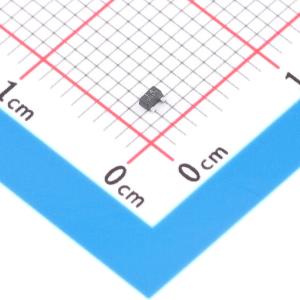

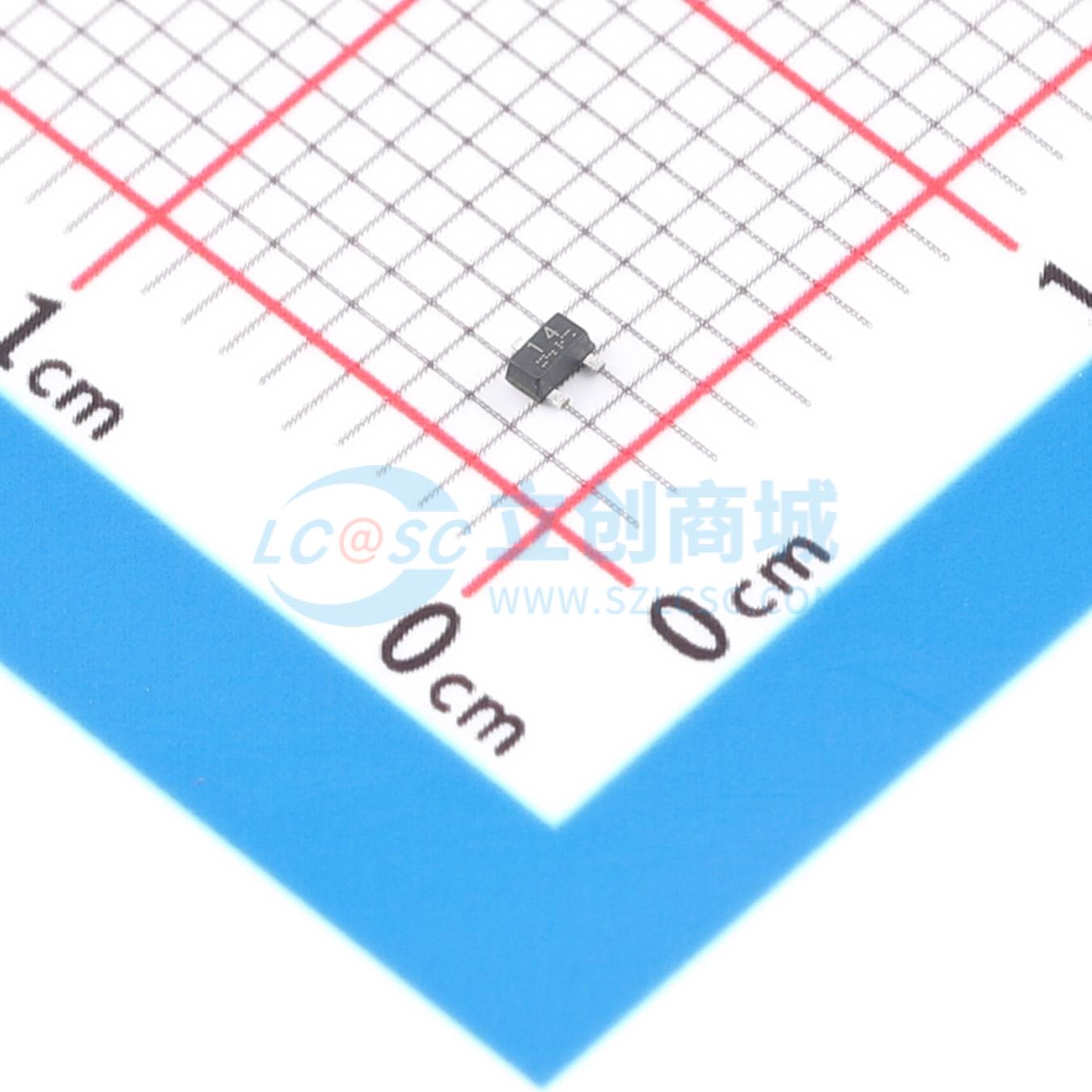

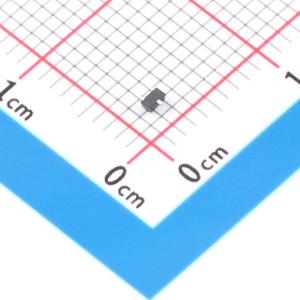

温馨提醒：图片仅供参考，商品以实物为准
DTA114EEBTL
内置偏置电阻的PNP数字晶体管，适用于逆变器、接口和驱动器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTA114EEBTL
- 商品编号
- C17590107
- 商品封装
- SC-75(SOT-416)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V@10mA,0.3V | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | 1.2 |
商品特性
- 内置偏置电阻，R1 = R2 = 10kΩ
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 操作时只需设置开/关状态，使电路设计更简单
- 互补NPN类型：DTC114E系列
应用领域
- 反相器
- 接口
- 驱动器
