FAN53840UC00X

FAN53840 系列是面向移动电源应用摄像头模块的低 Iq PMIC。该 PMIC 包含一个用于数字电路的高功率稳压通道，可以在低至 1.0V 的输入电压下工作。三个通道设计为超低噪声和高 PSRR，适用于敏感的模拟/RF 电路负载。每个通道可以配置为直通负载开关，从而在关键低功耗应用中降低输入到输出的电压降和工作电流。

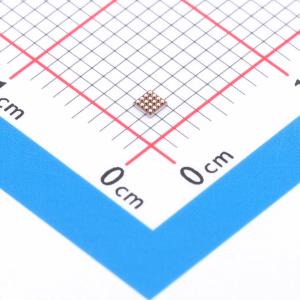

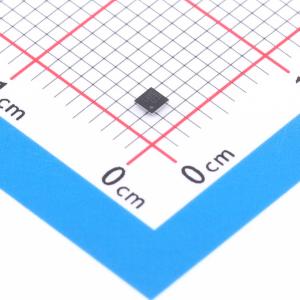

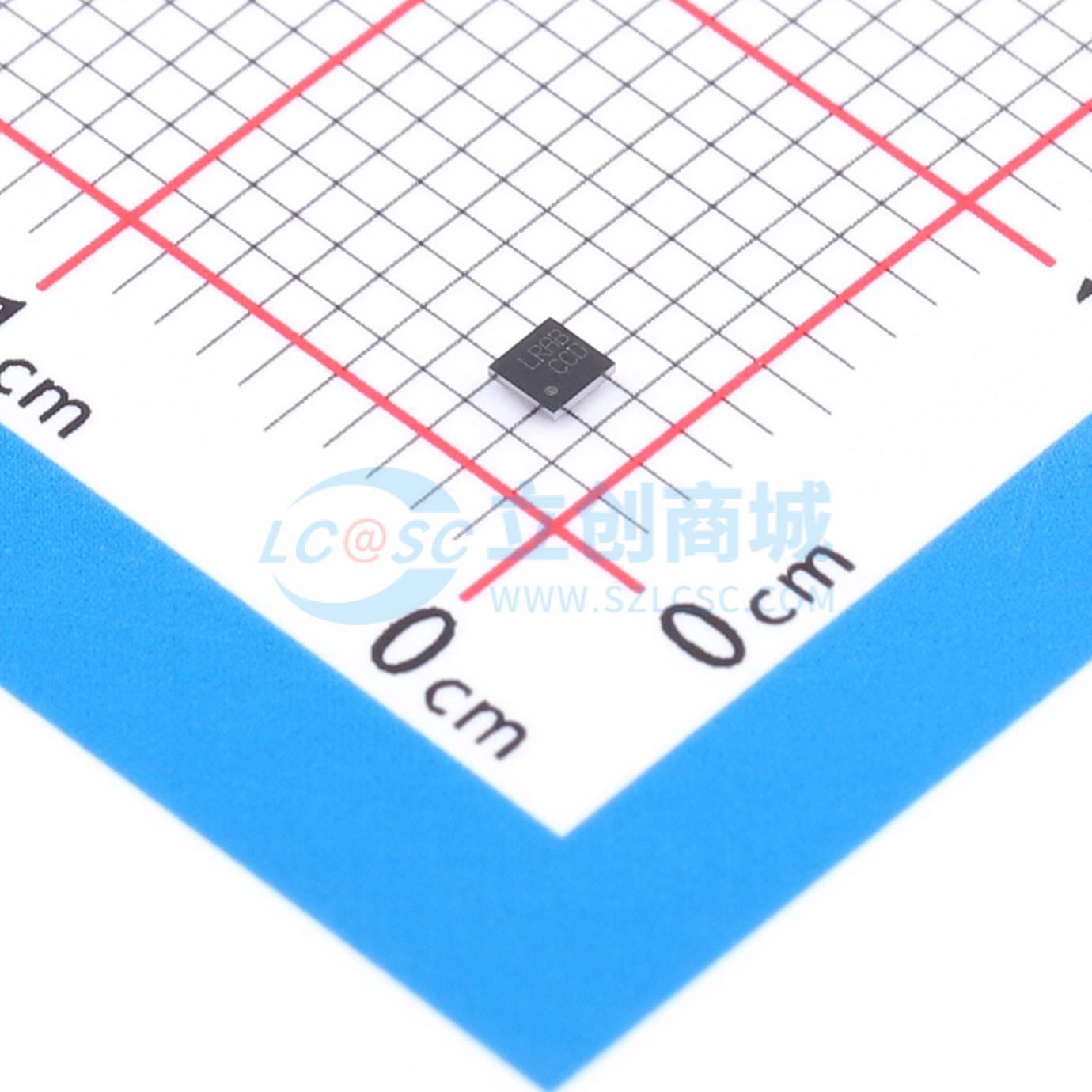

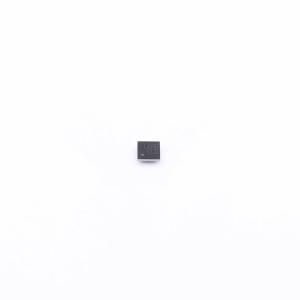

该器件采用 16 个凸点、0.35 毫米间距的晶圆级芯片尺寸封装 (WLCSP)。

• 1.2 A 输出电流能力
• 可编程输出电压 0.8 V 至 1.504 V，步长为 8 mV
• 1.0 V 至 2.0 V 输入电压范围
• 1.1% 至 -1.5% 精度
• LDO2、LDO3 和 LDO4：
  • 300 mA 输出电流能力
  • 可编程输出电压 1.5 V 至 3.412 V，步长为 8 mV
  • 1.9 V 至 5.5 V 输入电压范围
  • 噪声小于 20 μV（典型值）
• 负载开关操作：
  • 最大通道电阻 100/200 mΩ
  • 低工作电流
  • 输入电压低至 1.0 V 和 1.8 V 操作，在系统电压低至 2.6 V 时保证
• 软启动功能（SS）以限制浪涌电流
• 电流限制以防止短路
• I2C 保护故障（UVLO 和 OCP 在 LDO 操作中）寄存器
• I2C 串行控制以编程输出电压和特性
• 系统 UVLO 和热全局关断保护用于 LDO
• 无铅器件

• 智能手机
• 可穿戴设备
• 智能手表
• 健康监测
• 传感器驱动
• 能量采集
• 公用事业和安全模块
• 射频模块
