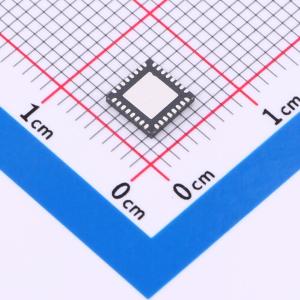

温馨提醒：图片仅供参考，商品以实物为准
9FGL0451CKILFT
9FGL0451CKILFT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 9FGL02x1/04x1/06x1/08x1 系列设备是一组3.3V的PCIe Gen1-5时钟生成器。这些设备有2、4、6和8个输出版本，每个差分输出都有一个专用的OE#引脚支持PCIe CLKREQ#功能。这些设备支持多种PCIe时钟架构，包括公共时钟（CC）、独立参考（IR）以及带或不带扩频（SRIS, SRNS）。它们适用于服务器/高性能计算、nVME存储、网络、加速器和工业控制等应用。主要特性包括：- 2、4、6或8对100MHz PCIe输出- 一个3.3V LVCMOS REF输出，支持局域网唤醒（WOL）- 集成端接，适用于100Ω和85Ω系统，每路输出可节省4个电阻- 典型功耗为3.3V下112-206 mW- VDDIO电源轨允许在可选1.05V下节省35%的功率（仅限9FGL06和9FGL08）- 默认配置无需SMBus- SMBus可选功能用于优化，包括输入极性、上拉/下拉、输出斜率、幅度和输出阻抗（33Ω、85Ω或100Ω），针对每个输出- 25MHz输入频率- OE#引脚支持PCIe CLKREQ#功能- 引脚可选的SRnS 0%、CC 0%和CC/SRIS -0.5%扩频- SMBus可选的CC/SRIS -0.25%扩频- 在CC/SRIS扩频设置之间干净切换- PLL锁定前DIF输出被阻塞，以实现系统的干净启动- 节省空间的封装：- 4 x 4 mm 24-VFQFPN (9FGL02x1)- 5 x 5 mm 32-VFQFPN (9FGL04x1)- 5 x 5 mm 40-VFQFPN (9FGL06x1)- 6 x 6 mm 48-VFQFPN (9FGL08x1)
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 9FGL0451CKILFT
- 商品编号
- C17570034
- 商品封装
- VFQFPN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.425克(g)
商品参数
参数完善中
商品概述
9FGL02x1/04x1/06x1/08x1 系列设备是一组3.3V的PCIe Gen1-5时钟生成器。这些设备有2、4、6和8个输出版本，每个差分输出都有一个专用的OE#引脚支持PCIe CLKREQ#功能。
这些设备支持多种PCIe时钟架构，包括公共时钟（CC）、独立参考（IR）以及带或不带扩频（SRIS, SRNS）。它们适用于服务器/高性能计算、nVME存储、网络、加速器和工业控制等应用。
主要特性包括：
- 2、4、6或8对100MHz PCIe输出
- 一个3.3V LVCMOS REF输出，支持局域网唤醒（WOL）
- 集成端接，适用于100Ω和85Ω系统，每路输出可节省4个电阻
- 典型功耗为3.3V下112-206 mW
- VDDIO电源轨允许在可选1.05V下节省35%的功率（仅限9FGL06和9FGL08）
- 默认配置无需SMBus
- SMBus可选功能用于优化，包括输入极性、上拉/下拉、输出斜率、幅度和输出阻抗（33Ω、85Ω或100Ω），针对每个输出
- 25MHz输入频率
- OE#引脚支持PCIe CLKREQ#功能
- 引脚可选的SRnS 0%、CC 0%和CC/SRIS -0.5%扩频
- SMBus可选的CC/SRIS -0.25%扩频
- 在CC/SRIS扩频设置之间干净切换
- PLL锁定前DIF输出被阻塞，以实现系统的干净启动
- 节省空间的封装：
- 4 x 4 mm 24-VFQFPN (9FGL02x1)
- 5 x 5 mm 32-VFQFPN (9FGL04x1)
- 5 x 5 mm 40-VFQFPN (9FGL06x1)
- 6 x 6 mm 48-VFQFPN (9FGL08x1)
应用领域
- 服务器/高性能计算
- NVMe 存储
- 网络
- 加速器
- 工业控制
