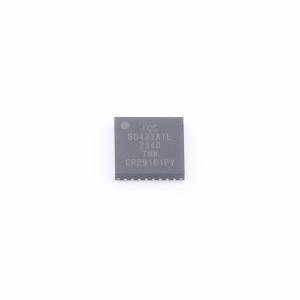

9DBV0431AKILF

9DBV0431 是瑞萨SOC友好型1.8V极低功耗（VLP）PCIe系列的一员。它也可以通过软件频率选择用于50M或125M以太网应用。该设备具有4个用于时钟管理的输出使能，并且有3个可选的SMBus地址。

• 四个1–200Hz低功耗（LP）HCSL DIF对，ZO = 33欧姆
• DIF周期间抖动 < 50ps
• DIF输出间偏斜 < 50ps
• PCIe Gen5 CC相位抖动 < 40 fs RMS
• 12kHz–20MHz相位抖动 = 156fs RMS at 156.25MHz（典型值）
• LP-HCSL输出节省8个电阻；最小化板空间和BOM成本
• 典型功耗53mW在PLL模式下；最小化功耗
• OE#引脚；支持DIF电源管理
• HCSL兼容差分输入；可以由常见时钟源驱动
• 每个输出可编程摆率；允许调整各种线路长度
• 可编程输出幅度；允许调整各种应用环境
• 引脚/软件可选PLL带宽和PLL旁路；最小化每个应用的相位抖动
• PLL锁定前输出被阻断；干净的系统启动
• 软件可选50MHz或125MHz PLL操作；适用于以太网应用
• 配置可以通过绑定引脚完成；SMBus接口不是设备控制所必需的
• 3.3V容限SMBus接口与传统控制器兼容
• 节省空间的5 x 5mm 32-VFQFPN；最小化板空间
• 可选SMBus地址；多个设备可以轻松共享一个SMBus段

• 1.8V PCIe Gen1–5 零延迟/扇出缓冲器 (ZDB/FOB)
• 适用于 50M 或 125M 以太网应用
