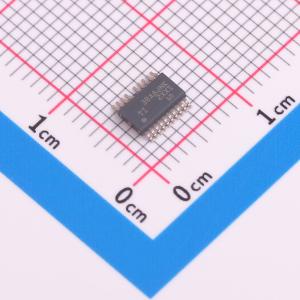

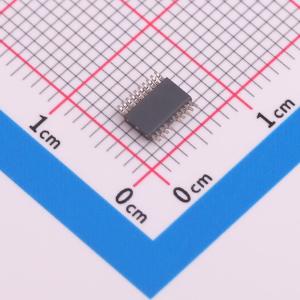

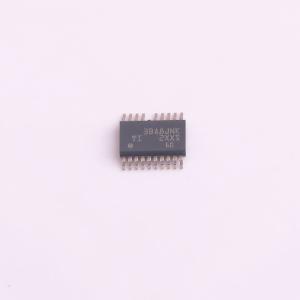

温馨提醒：图片仅供参考，商品以实物为准
TPS48111LQDGXRQ1
100V汽车智能高端侧驱动器，具备保护和诊断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS4811-Q1 具有保护和诊断功能的 3.5V 至 80V 汽车高侧驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS48111LQDGXRQ1
- 商品编号
- C17558994
- 商品封装
- VSSOP-19
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 4A | |
| 工作电压 | 3.5V~80V | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS4811x-Q1 系列是一款具有保护和诊断功能的100-V智能高端驱动器。该器件的工作电压范围为3.5 V至80 V，适用于12 V、24 V和48 V系统设计。
它具有强大的3.7 A峰值源（PU）和4 A峰值沉（PD）GATE驱动器，可在高电流系统设计中使用并联FET进行功率开关。使用INP作为门极驱动控制输入。
该器件具有精确的电流检测（±2%）输出（IMON），可实现能源管理的系统设计。该器件集成了两级过流保护，并带有FLT_I输出，阈值和响应时间完全可调。可以配置自动重试和锁存故障行为。该器件还具有远程过温保护功能，并带有FLT_T输出。
TPS48111-Q1 集成了预充电驱动器（G），并带有控制输入（INP_G）。这一特性使设计能够驱动大电容负载。在关断模式下，控制器在48 V电源输入时的总关断电流为1.6 μA。
TPS4811x-Q1 采用19引脚VSSOP封装，相邻高压引脚和低压引脚之间移除了一个引脚，提供了0.8 mm的间距。
应用领域
- 电源分配箱
- 车身控制模块
- 完整开关电源模块 DC/DC 转换器
- 电池管理系统
