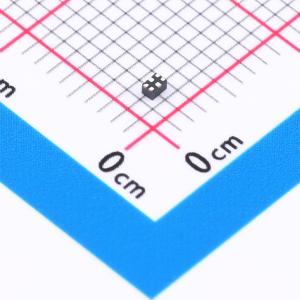

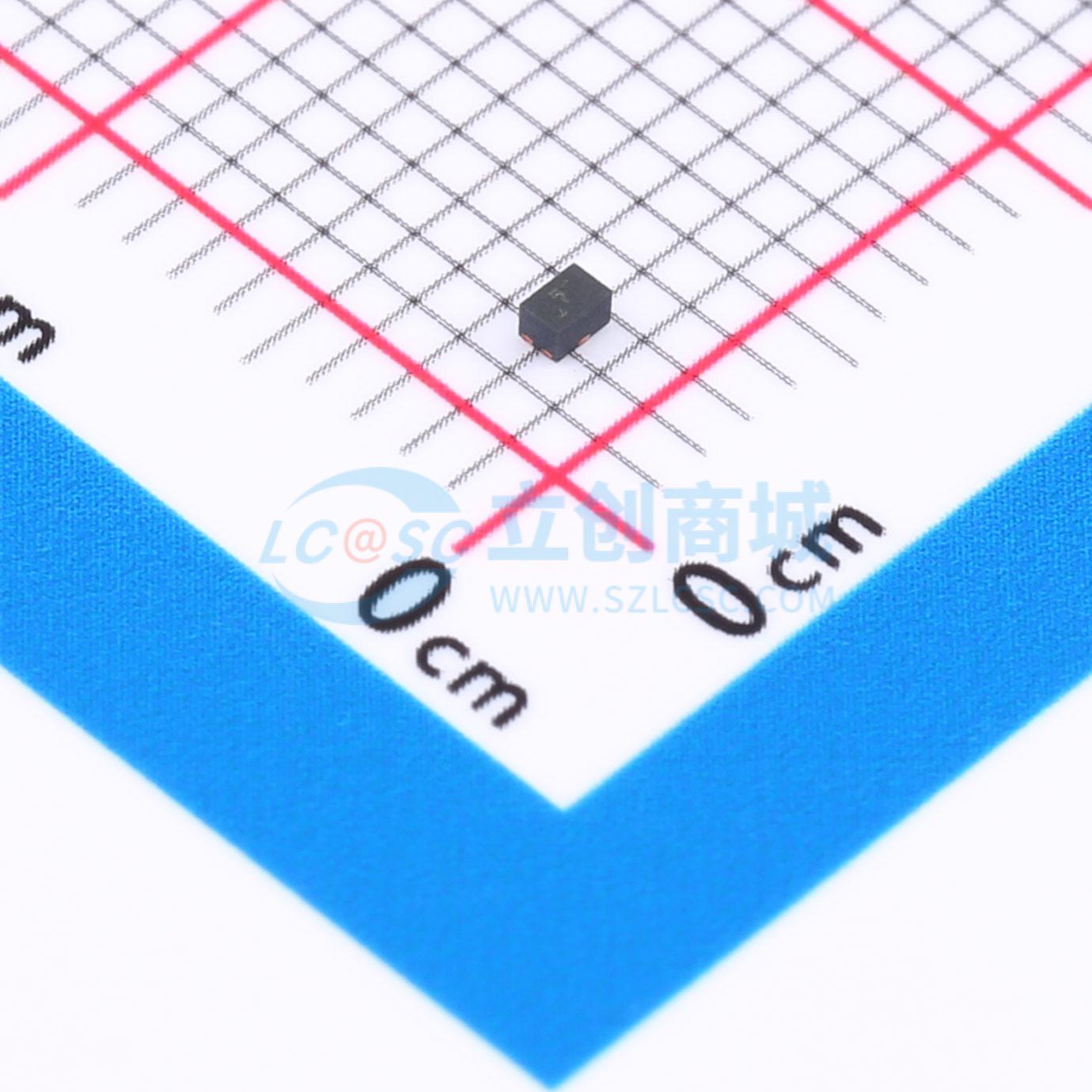

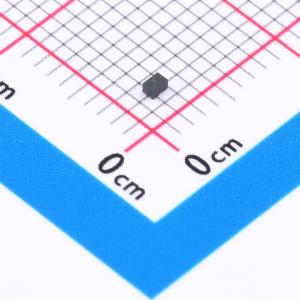

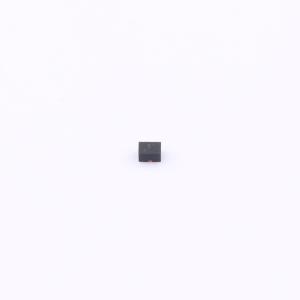

TPS22995RZFR

具有可调上升时间的5.5V、3.8A、18mΩ导通电阻负载开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS22995 具有可调上升时间的 5.5V、3.5A、20mΩ 导通电阻负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22995RZFR
商品编号: C17562944
商品封装: WQFN-6(1.3x0.9)
包装方式: 编带
商品毛重: 0.0118克(g)

商品参数

商品概述

TPS22995是一款单通道负载开关，可提供可配置的上升时间，以最大程度地减少浪涌电流。该器件包含一个N沟道MOSFET，可在0.4 V至5.5 V的输入电压范围内工作，并且能够支持3.8 A的最大连续电流。该开关由一个通断输入（ON）控制，该输入能够直接与低电压控制信号接口。当开关关闭时，TPS22995还具有快速输出放电功能，可将输出电压拉低至已知的0 V状态。 TPS22995有两种不同的6引脚WQFN封装可供选择，分别为0.4 mm和0.5 mm选项。该器件的工作环境温度范围为-40℃至+125℃。

商品特性

输入工作电压范围（VIN）：0.4 V - 5.5 V
偏置电压电源（VBIAS）：1.5 V - 5.5 V
最大连续电流：3.8 A
导通电阻（RON）：18 mΩ（典型值）
通过外部电容实现可调压摆率控制
快速输出放电（QOD）：100 Ω（典型值）
热关断
智能ON引脚下拉（RpD,ON）：
- ON ≥ VIH（ION）：25 nA（最大值）
- ON ≤ VIL（RPD,ON）：500 kΩ（典型值）
低功耗：
- 导通状态（IO）：10 μA（典型值）
- 关断状态（ISD）：0.1 μA（典型值）

应用领域

笔记本电脑
平板电脑
工业电脑
离散工业解决方案

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	400mV~5.5V

	属性	参数值
	最大连续电流	3.8A
	导通电阻	18mΩ
	功能特性	过温保护；输出放电功能；软启动
	工作温度	-40℃~+125℃
