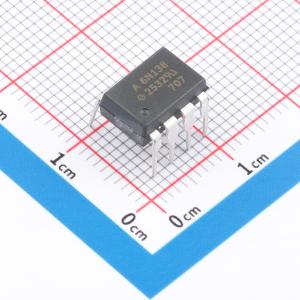

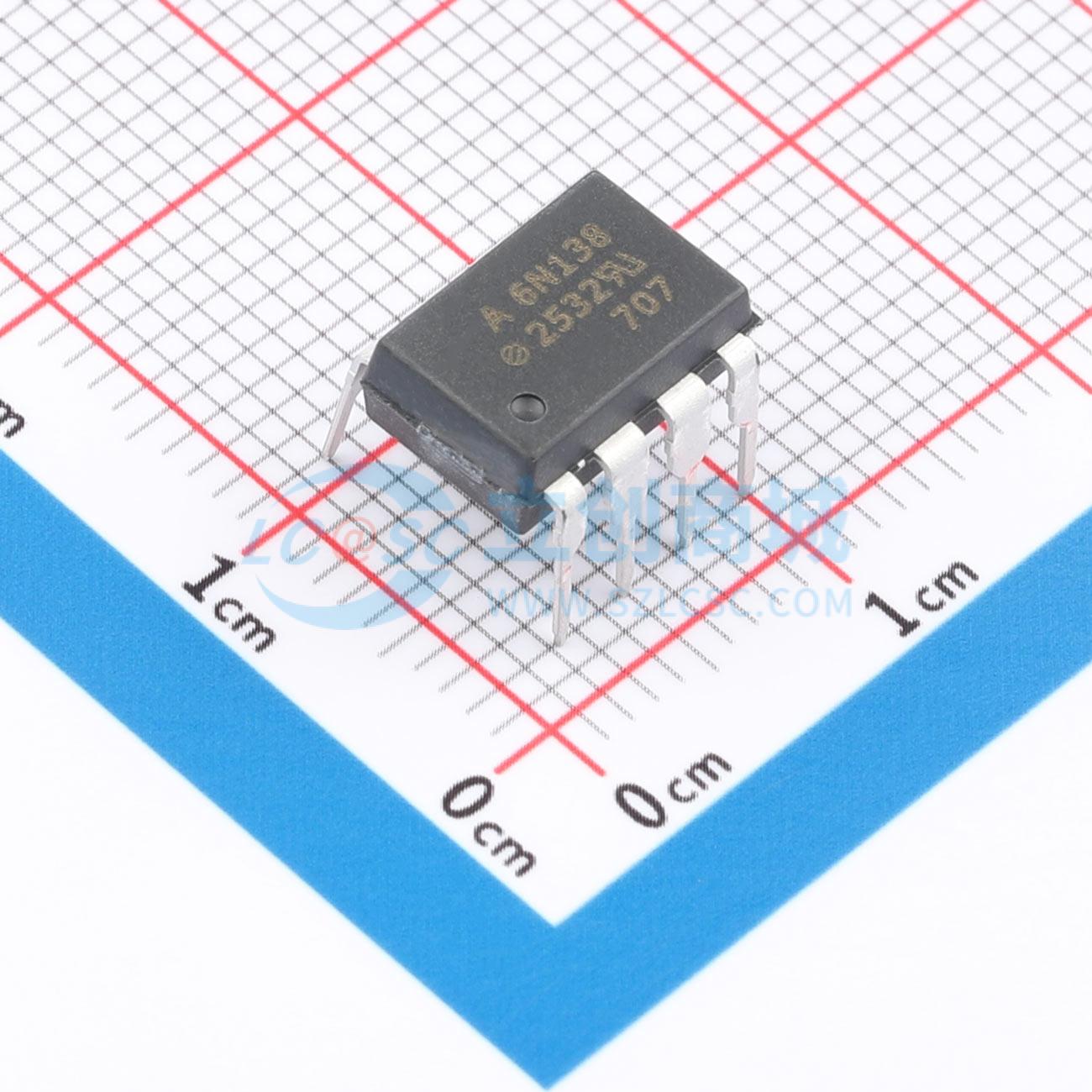

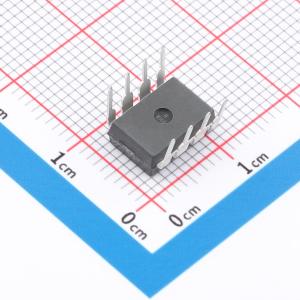

温馨提醒：图片仅供参考，商品以实物为准

6N138-000E

低输入电流、高增益光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: 6N138-000E
商品编号: C17508946
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.148克(g)

商品参数

商品概述

这些高增益系列耦合器采用发光二极管和集成高增益光电探测器，在输入与输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚实现了TTL兼容的饱和电压和高速运行。必要时，可将VCC和VO端子连接在一起以实现传统光电达林顿工作模式。基极接入端子允许进行增益带宽调整。6N139、HCPL-0701和HCNW139适用于CMOS、LSTTL或其他低功耗应用。在0至70°C工作温度范围内，仅需0.5mA的LED电流即可保证至少400%的电流传输比。6N138、HCPL-0700和HCNW138主要设计用于TTL应用。在0至70°C温度下，对于1.6mA的LED电流，电流传输比最小为300%。最小300%的CTR使得在使用2.2kΩ上拉电阻时，能够驱动1个TTL负载。

商品特性

高电流传输比 - 典型值2000%（HCNW139/138典型值为4500%）
低输入电流要求 – 0.5 mA
TTL兼容输出 - 典型VOL为0.1V
性能保证温度范围：0°C 至 70°C
基极接入允许进行增益带宽调整
高输出电流 - 60mA
安全认证
UL认可 - 符合UL 1577，3750 Vrms持续1分钟，以及5000 Vrms*持续1分钟
CSA认证
IEC/EN/DIN EN 60747-5-5认证，HCNW139和HCNW138的VIORM = 1414 V峰值
提供8引脚DIP、SOIC-8或宽体封装
提供符合MIL-PRF-38534标准的密封版本

应用领域

为大多数逻辑系列提供接地隔离
低输入电流线路接收器
高电压绝缘
EIA RS-232C线路接收器
电话振铃检测器
117 V交流线路电压状态指示器
低功耗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.4V
	输出电流	60mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	输出通道数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	300%
	电流传输比(CTR)最大值/饱和值	2600%
	总功耗(Pd)	135mW
	正向电流(If)	12mA
	功能特性	集电极开路输出
