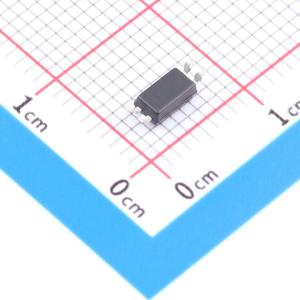

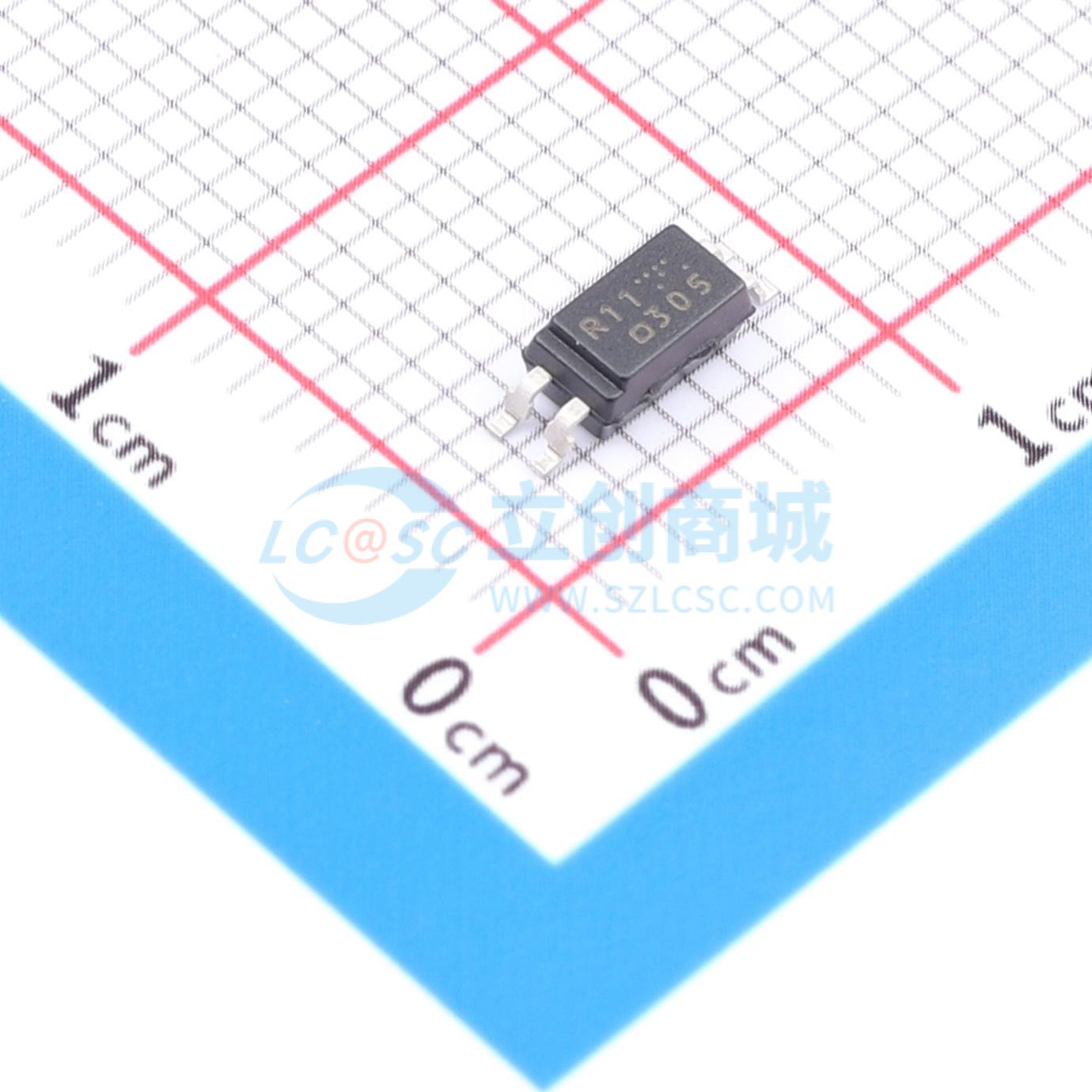

PS2811-1-V-F3-A
低输入电流、高电流传输比4、16引脚SSOP光耦合器
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2811-1-V-F3-A
- 商品编号
- C17500770
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 40mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@1mA,0.2mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 120mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PS2811-1和PS2811-4是光耦合隔离器，在用于高密度应用的塑料SSOP封装中包含一个GaAs发光二极管和一个NPN硅光电晶体管。该封装为收缩小外形封装（Shrink SOP）类型，适用于高密度安装应用。
商品特性
- 高电流传输比 'CTR = 200%（典型值）@IF = 1mA
- 高隔离电压（BV = 2500V有效值）
- 小型薄型封装（4、16引脚SSOP，引脚间距1.27mm）
- 无铅产品
- 安全标准
- 获UL认证：UL1577，单一保护
- 获CSA认证：CAN/CSA-C22.2 No. 62368-1，基本绝缘
- 获VDE认证：DIN EN 60747-5-5（可选）
应用领域
- 可编程逻辑控制器
- 小功率电源
- 混合集成电路
- 调制解调器/传真机
