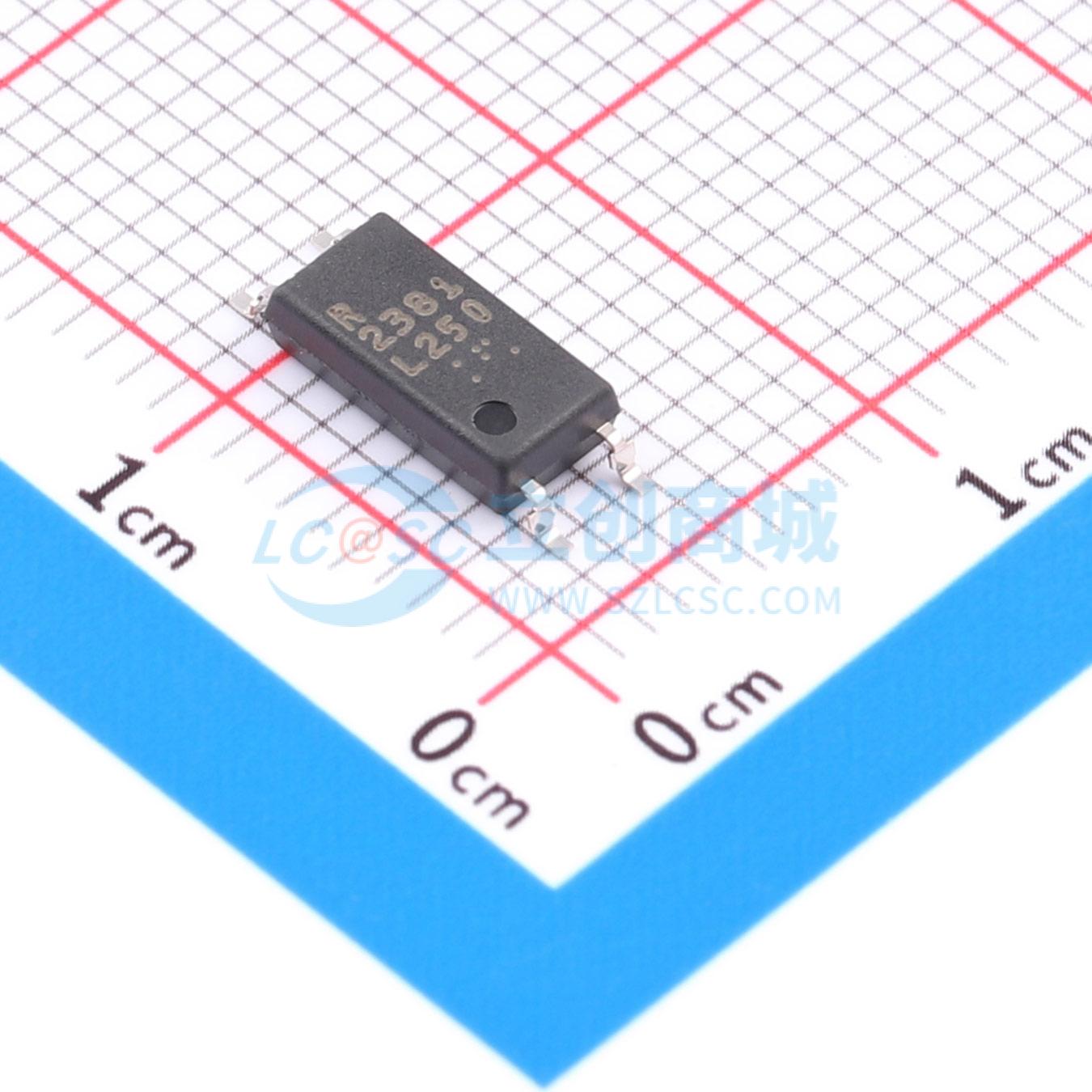

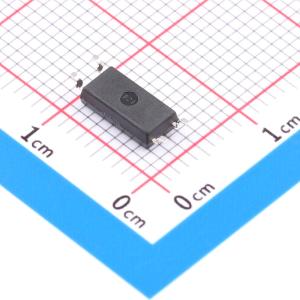

PS2381-1Y-F3-AX
4引脚小外形封装光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PS2381-1是一款光耦合隔离器，包含一个砷化镓（GaAs）发光二极管和一个NPN型硅光电晶体管。它采用塑料4引脚LSOP（长型迷你扁平小外形封装）封装，适用于高密度应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2381-1Y-F3-AX
- 商品编号
- C17502234
- 商品封装
- LSOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 5us | |
| 工作温度 | -40℃~+115℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
应用领域
- 电源供应器FA/OA设备
