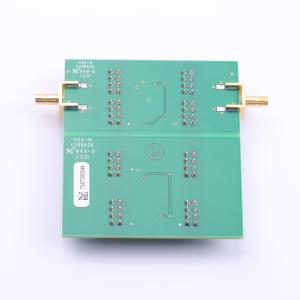

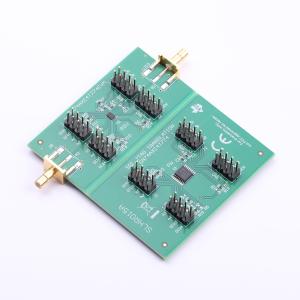

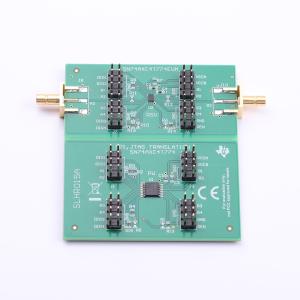

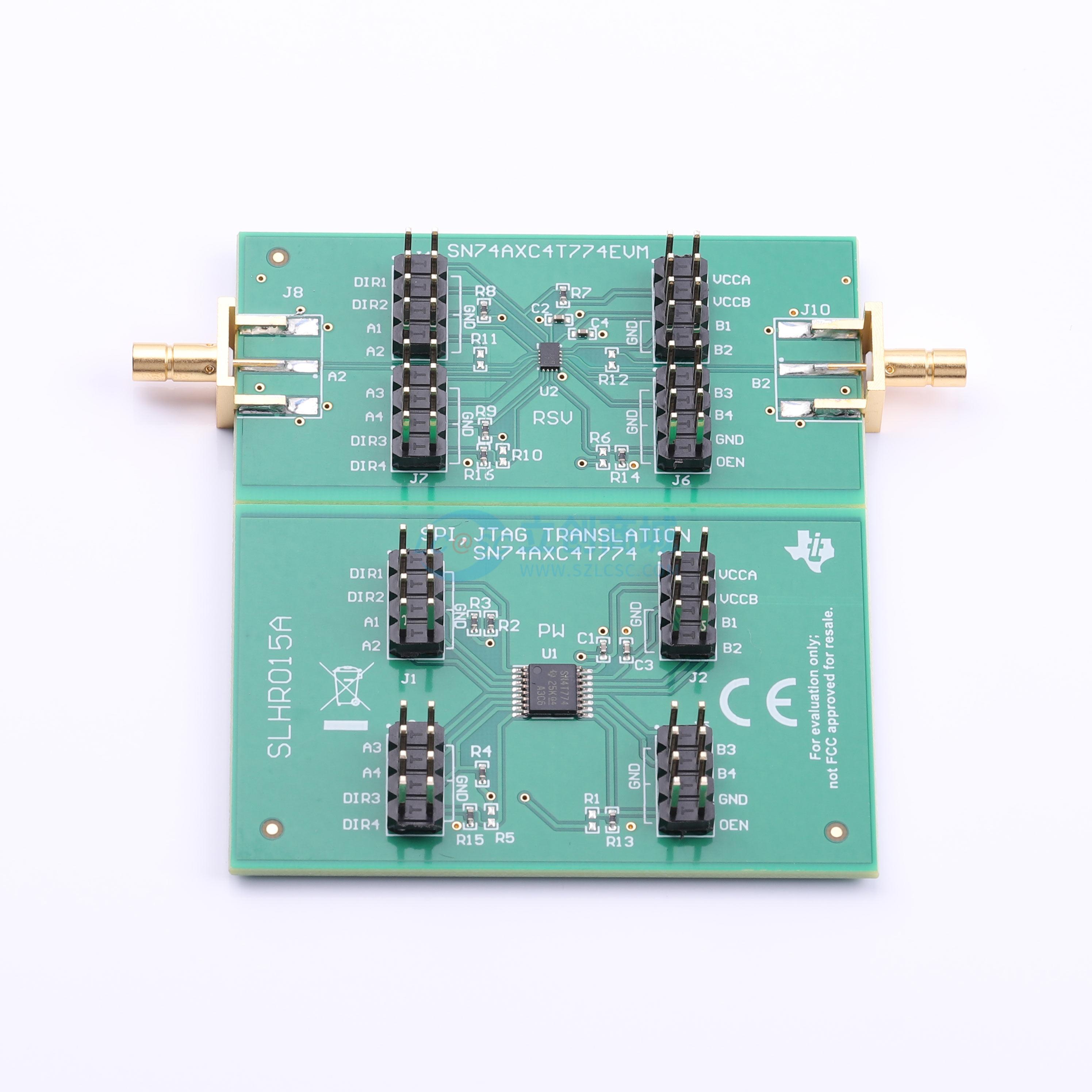

SN74AXC4T774EVM

方向可控电平转换器评估模块，支持SPI和JTAG接口翻译

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

	属性	参数值
	商品目录	其他模块
	类型	接口

	属性	参数值
	功能特性	睡眠唤醒功能；过载保护；过流保护；短路保护；热保护；欠压保护

AXC 器件是德州仪器推出的新一代方向控制电平转换器。AXC 器件具有双电源引脚，可在 0.65 V 至 3.6 V 以及任何中间电压范围内进行可配置的电压转换。SN74AXC4T774EVM 可用于评估采用 PW 或 RSV 封装的 SN74AXC4T774 转换器器件。

AXC 系列方向控制转换器件为双电源，具有可配置的电压转换功能，工作范围为 0.65 V 至 3.6 V。A 端口设计为跟踪 VCCA，VCCA 可接受 0.65 V 至 3.6 V 的任何电源电压。B 端口设计为跟踪 VCCB，VCCB 可接受 0.65 V 至 3.60 V 的任何电源电压。
SN74AXC4T774 器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。IOFF 电路可禁用输出，从而防止器件掉电时电流通过器件回流造成损坏。VCC 隔离功能确保如果任一 VCC 输入接地，A 和 B 数据 I/O 端口均处于高阻抗状态。
八通道 SN74AXC8T245 器件有两个方向控制引脚，每个引脚控制 4 个数据 I/O，可实现独立且同时的上下转换。
四通道 SN74AXC4T774 器件的每个 IO（A 和 B）端口都有独立的方向控制引脚，允许进行可配置的上下转换。
