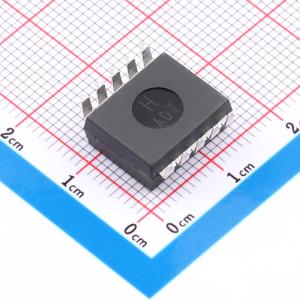

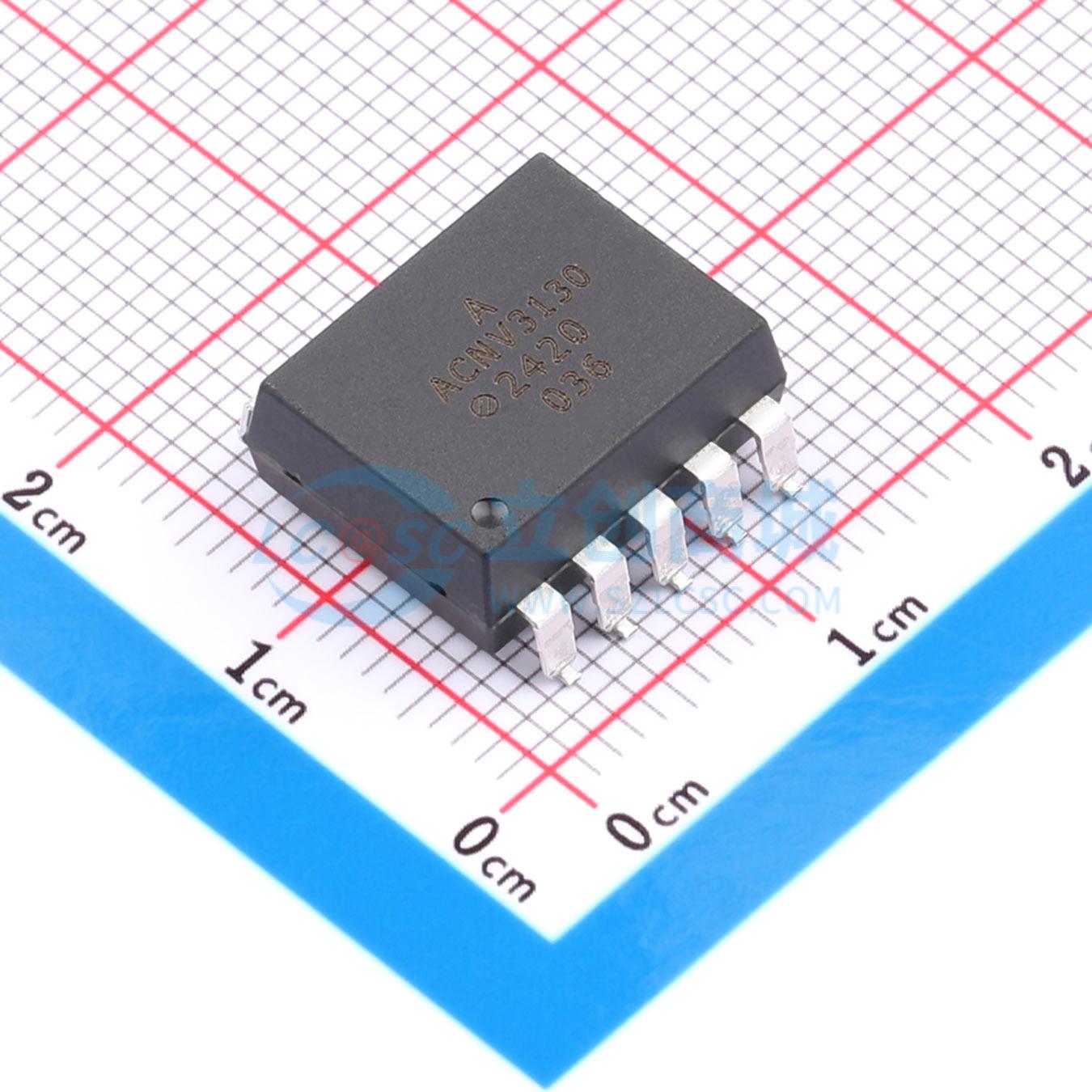

ACNV3130-500E

2.5A输出电流IGBT栅极驱动光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACNV3130-500E
商品编号: C17479964
商品封装: DIP-10
包装方式: 编带
商品毛重: 14.333333克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	15V~30V
	隔离电压(Vrms)	7.5kV
	CMTI(kV/us)	50kV/us
	传输速率	-
	CTR-电流传输比	-
	通道数	-
	工作温度	-40℃~+105℃
	传播延迟 tpLH	500ns

	属性	参数值
	传播延迟 tpHL	500ns
	输入阈值电流(FH)	10mA
	输出电流	2.5A
	耗散功率(Pd)	745mW
	输出电压	-
	正向压降(Vf)	1.6V
	直流反向耐压(Vr)	5V
	正向电流(If)	16mA
	功能特性	欠压锁定

商品概述

ACNV3130包含一个AlGaAs LED，该LED与一个带有功率输出级的集成电路光耦合。此光耦合器非常适合用于驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制器件所需的驱动电压。该光耦合器提供的电压和高峰值输出电流可用于驱动分立功率级，使其非常适合直接驱动额定值高达1700V/100A的IGBT。对于额定值更高的IGBT，此光耦合器可用于驱动一个分立功率级，再由该功率级驱动IGBT栅极。ACNV3130在IEC/EN/DIN EN 60747-5-5标准下具有最高的绝缘电压VIORM=2262 Vpeak。

商品特性

2.5A最大峰值输出电流
2.0A最小峰值输出电流
500ns最大传播延迟
350ns最大传播延迟差
在V_CM = 1500V时，最小共模抑制(CMR)为40kV/μs
I_CC = 5.0 mA最大电源电流
带滞回的欠压锁定保护(UVLO)
宽工作V_CC范围：15至30V
工业温度范围：-40℃至105℃
安全认证待定
UL认证7500V_RMS持续1分钟
CSA认证
IEC/EN/DIN EN 60747-5-5 V_IORM = 2262 Vpeak

应用领域

690Vac应用
IGBT/MOSFET栅极驱动
交流和直流无刷电机驱动器
可再生能源逆变器
工业逆变器
开关电源
