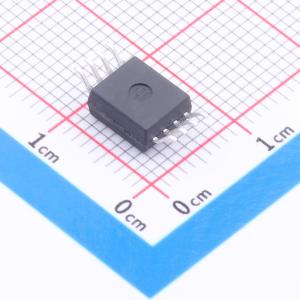

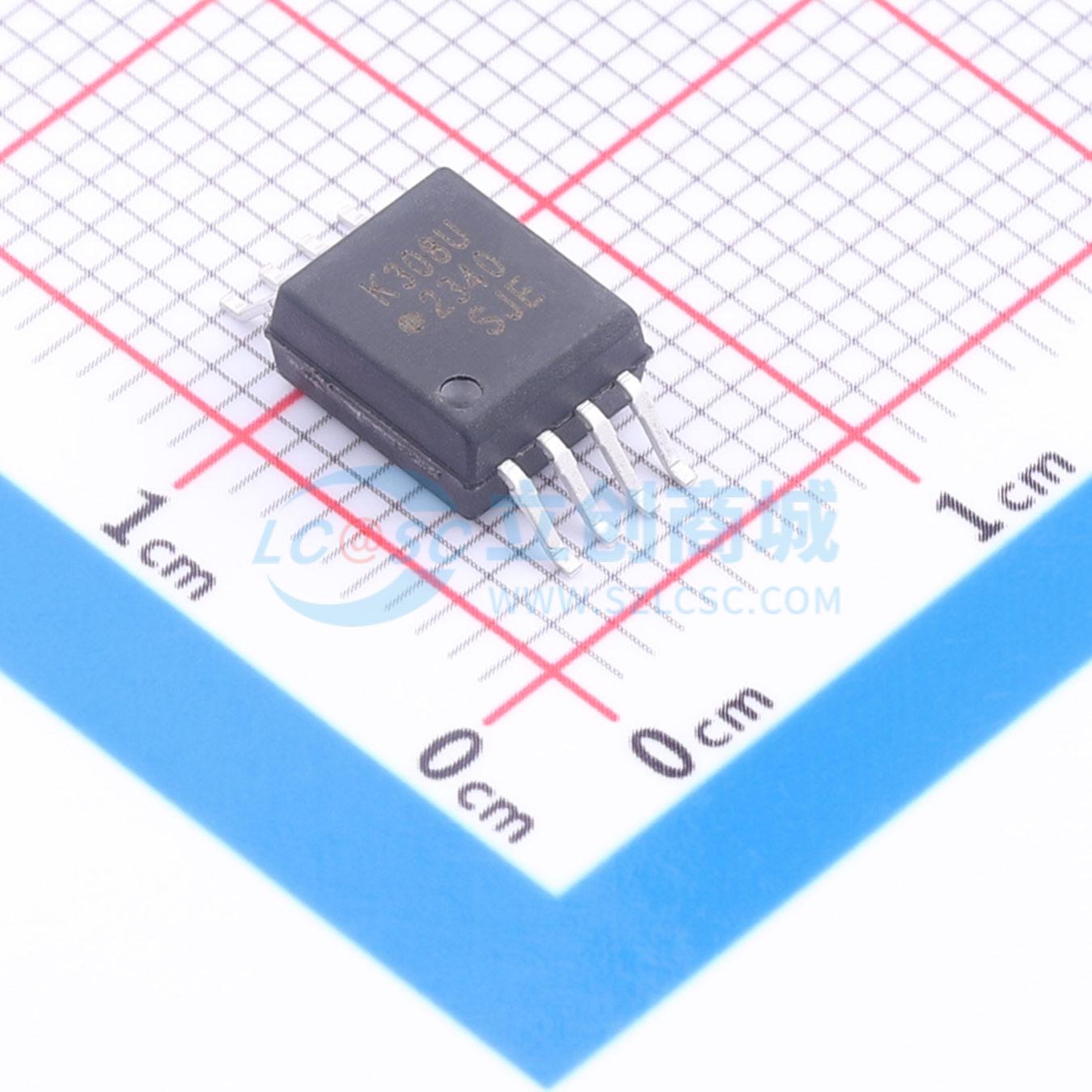

ACPL-K308U-500E

工业光伏MOSFET驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-K308U-500E
商品编号: C17484739
商品封装: SOIC-8-6.8mm
包装方式: 编带
商品毛重: 0.68克(g)

商品参数

商品概述

博通工业级ACPL-K308U光伏驱动器专为驱动高压MOSFET而设计。它由一个AlGaAs红外发光二极管（LED）输入级和一个输出检测电路通过光耦合组成。检测电路由一个高速光伏二极管阵列和一个关断电路组成。当通过输入LED的最小输入电流为5 mA时，该光伏驱动器导通（触点闭合）；当输入电压为0.8 V或更低时，驱动器关断（触点断开）。ACPL-K308U采用拉伸型SO - 8封装，爬电距离和电气间隙最小为8 mm，非常适合在浪涌电流预防、绝缘电阻测量和泄漏电流检测中实现快速导通和关断。

商品特性

紧凑型SSO - 8封装，爬电距离和电气间隙为8 mm
工作温度范围：-40℃至+125℃
用于固态继电器应用中高压MOSFET的光伏驱动器
开路电压：当IF = 10 mA时，典型值为8.2 V
短路电流：当IF = 10 mA时，典型值为70 μA
与逻辑电路兼容
开关速度（典型值）：当IE = 10 mA、CL = 1 nF时，导通时间（TON）为50 μs，关断时间（TOFF）为23 μs
可配置用于多种高压MOSFET
电流隔离
高输入 - 输出绝缘电压
获得安全和法规认证
符合IEC/EN/DIN EN 60747 - 5 - 5标准，最大工作绝缘电压为1140 VPEAK
按照UL1577标准，可承受5000 Vrms电压1分钟
通过CSA组件认证

应用领域

固态继电器模块
浪涌电流预防
电池系统、太阳能光伏逆变器、电动汽车充电系统、电机绕组的绝缘电阻测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	1.4V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	-
	传输速率	-
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	-

	属性	参数值
	传播延迟 tpHL	-
	输入阈值电流(FH)	-
	输出电流	-
	耗散功率(Pd)	-
	输出电压	8.2V
	正向压降(Vf)	1.4V
	直流反向耐压(Vr)	6V
	正向电流(If)	10mA
	功能特性	-
