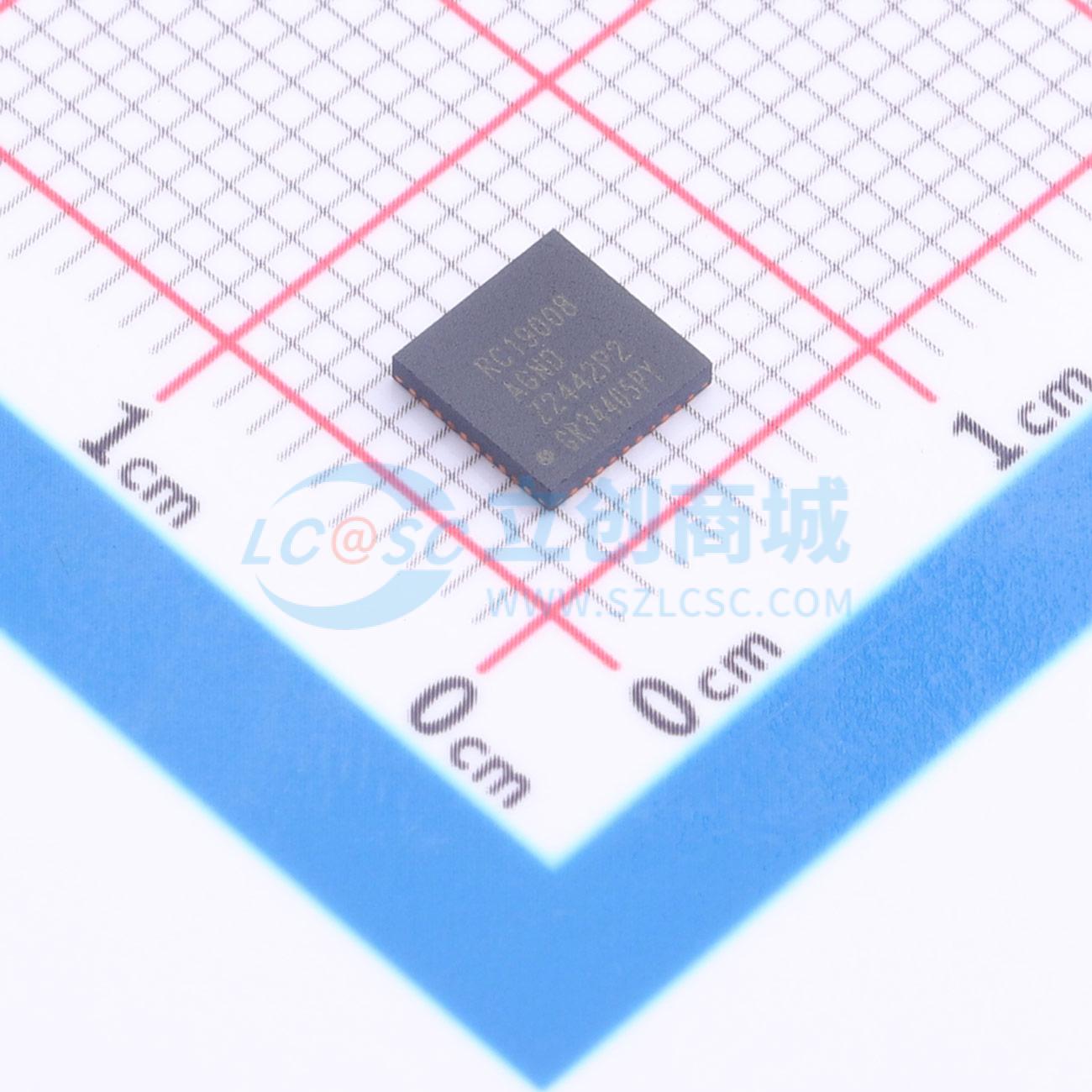

RC19008AGND#BB0

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCIe Gen5/6 扩展缓冲器系列，带信号丢失检测RC190xx（RC19024、RC19020、RC19020A072、RC19016、RC19013、RC19008、RC19004 和 RC19002）超高性能扩展缓冲器支持 PCIe Gen5 和 Gen6。它们提供用于系统监控和冗余的信号丢失（LOS）输出。这些器件还集成了掉电容忍（PDT）和灵活启动序列（FSS）功能，简化了系统设计。它们可以驱动源端接和双端接负载，工作频率高达 400MHz。该系列产品提供 2、4、8、13、16、20 和 24 路低功耗（LP）HCSL 输出对，封装尺寸从 3x3 mm 到 10x10 mm 不等。与早期的缓冲器系列相比，RC190xx 器件在更小的封装中提供了更多的输出数量。这些缓冲器支持公共时钟（CC）和独立参考（IR）PCIe 时钟架构。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RC19008AGND#BB0
商品编号: C17452490
商品封装: VFQFPN-40(5x5)
包装方式: 托盘
商品毛重: 0.055克(g)

商品概述

PCIe Gen5/6 扩展缓冲器系列，带信号丢失检测

RC190xx（RC19024、RC19020、RC19020A072、RC19016、RC19013、RC19008、RC19004 和 RC19002）超高性能扩展缓冲器支持 PCIe Gen5 和 Gen6。它们提供用于系统监控和冗余的信号丢失（LOS）输出。这些器件还集成了掉电容忍（PDT）和灵活启动序列（FSS）功能，简化了系统设计。它们可以驱动源端接和双端接负载，工作频率高达 400MHz。

该系列产品提供 2、4、8、13、16、20 和 24 路低功耗（LP）HCSL 输出对，封装尺寸从 3x3 mm 到 10x10 mm 不等。与早期的缓冲器系列相比，RC190xx 器件在更小的封装中提供了更多的输出数量。这些缓冲器支持公共时钟（CC）和独立参考（IR）PCIe 时钟架构。

商品特性

PCIe Gen5 附加相位抖动：6fs RMS
PCIe Gen6 附加相位抖动：4fs RMS
DB2000Q 附加相位抖动：10fs RMS
12kHz 至 20MHz 附加相位抖动：在 156.25MHz 下为 30fs RMS
耐电源关闭 (PDT) 输入
灵活启动顺序 (FSS)
在 CLKIN 丢失时自动时钟驻留 (ACP)
宽容扩频
CLKIN 接受 HCSL 或 LVDS 信号电平
-40 至 +105°C，3.3V ±10% 工作
除 RC19002 外的所有设备：
- 可通过引脚/SMBus 选择输出斜率
- 4 线侧带接口支持高速串行输出使能和设备级联
- 9 个 SMBus 地址加上写保护
- 85Ω 或 100Ω（A100 后缀）输出阻抗
- 可通过引脚选择的斜率
RC19002：可通过引脚选择的输出阻抗

应用领域

云/高性能计算
NVMe存储
网络
加速器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	专用时钟/计时
	频率	400MHz

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+105℃
