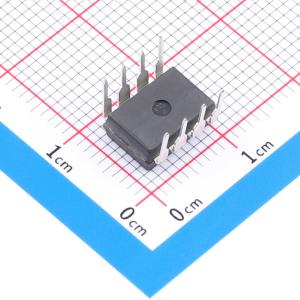

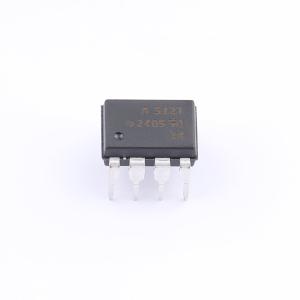

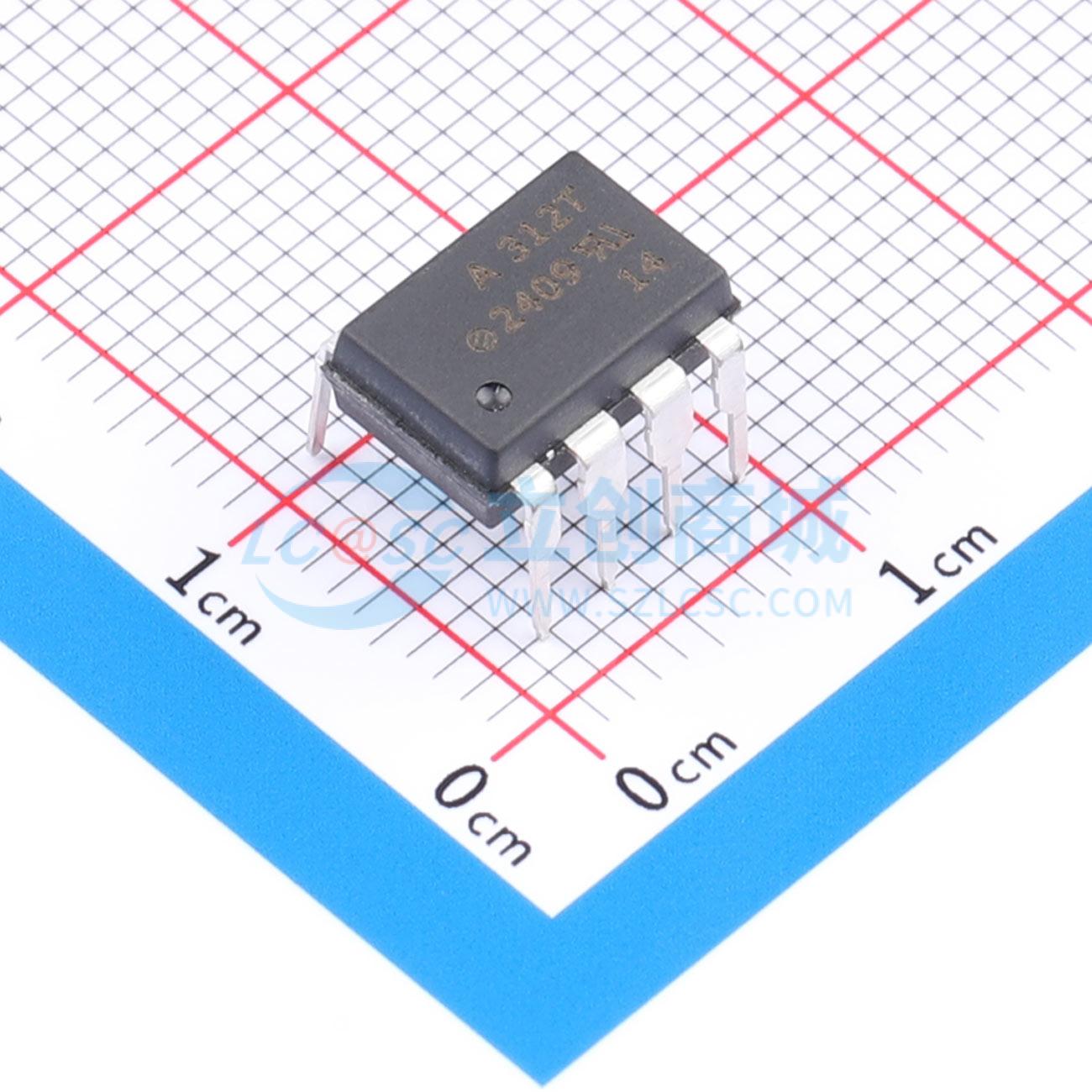

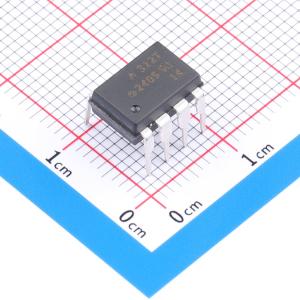

ACPL-312T-000E

ACPL - 312T 器件包含一个 AlGaAs 发光二极管。该发光二极管与带有功率输出级的集成电路进行光耦合。这款汽车用光电耦合器非常适合驱动汽车电机控制逆变器和 DC - DC 转换器应用中使用的功率 IGBT 和 MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。这些光电耦合器提供的电压和电流使其非常适合直接驱动额定值高达 1200 V/100 A 的 IGBT。对于额定值更高的 IGBT，ACPL - 312T 系列可用于驱动一个分立功率级，该功率级再驱动 IGBT 栅极。安华高 R²Coupler 隔离产品为关键的汽车和高温工业应用提供所需的加强绝缘和可靠性。

• 最大峰值输出电流 2.5 A
• 最小峰值输出电流 2.0 A
• 在 VCM = 1500 V 时，最小共模抑制比 (CMR) 为 25 kV/μs
• 最大低电平输出电压 (VOL) 为 0.5 V，无需负栅极驱动
• 最大电源电流 ICC = 5 mA
• 带迟滞的欠压锁定保护 (UVLO)
• 宽工作 VCC 范围：15 至 30 伏
• 最大开关速度 500 ns
• 汽车温度范围：-40°C 至 125°C
• 符合 AEC - Q100 测试指南
• 安全认证：
  • UL 认证 3750 Vrms 持续 1 分钟（应要求可提供选项 x20E 的 5 kV）
  • CSA
  • IEC/EN/DIN EN 60747 - 5 - 2

• 汽车电机/DC - DC 转换器
• 汽车隔离 IGBT/MOSFET 栅极驱动
• 交流和无刷直流电机驱动
• 工业逆变器系统
• 开关模式电源
