- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

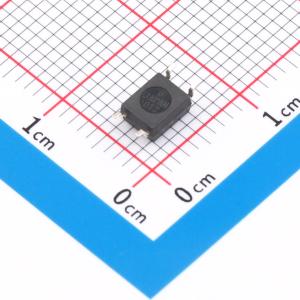

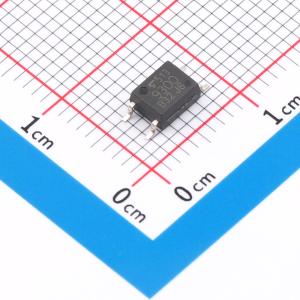

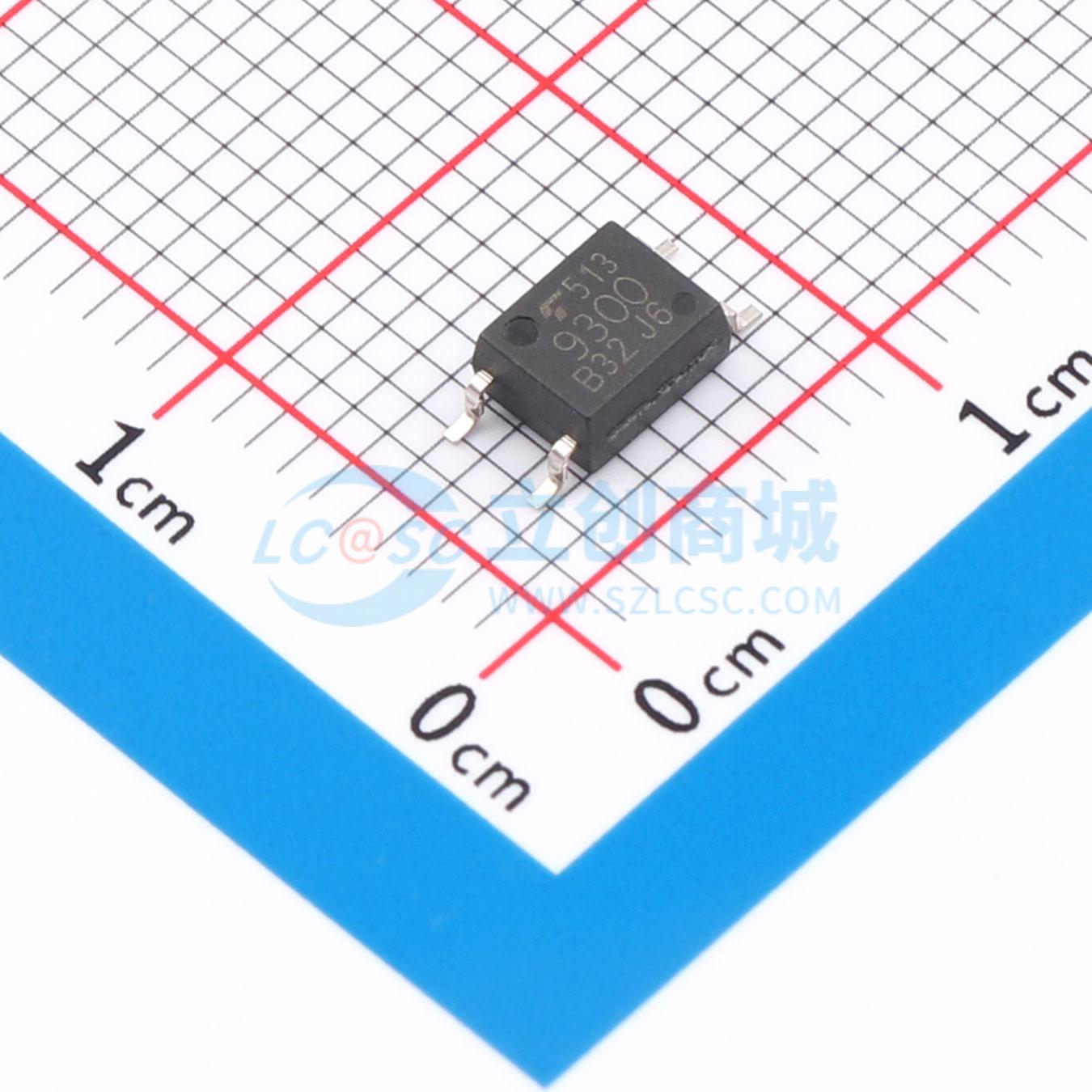

TLX9300(TPL,F
TLX9300(TPL,F
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLX9300(TPL,F
- 商品编号
- C17449572
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
东芝TLX9300迷你扁平光电耦合器适用于表面贴装组装。TLX9300由一个与光电晶体管光耦合的红外LED组成。该光电耦合器可用于广泛的应用场景。它是通用速度晶体管输出型。
商品特性
- 集电极 - 发射极电压：40 V（最小值）
- 电流传输比：100%（最小值）至900%（最大值）
- 隔离电压：3750 Vrms（最小值）
- 通过AEC - Q101认证
应用领域
- 各种控制器
- 不同电路电位之间的信号传输
- 混合动力电动汽车（HEV）和电动汽车（EV）应用
