温馨提醒：图片仅供参考，商品以实物为准

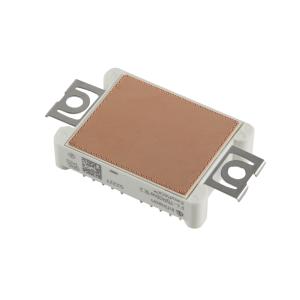

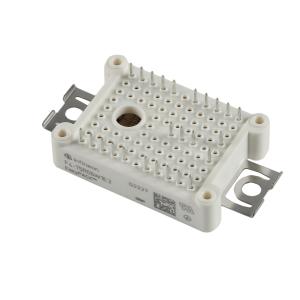

F475R06W1E3
采用Trench/Fieldstop IGBT3和发射极控制3二极管及NTC的IGBT模块，具备低电感设计、低开关损耗等特性
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- F475R06W1E3
- 商品编号
- C17444251
- 商品封装
- 插件,62.8x33.8mm
- 包装方式
- 托盘
- 商品毛重
- 7.466667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 275W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 75A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.45V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 800nC@15V | |
| 输入电容(Cies) | 4.6nF | |
| 开启延迟时间(Td(on)) | 25ns | |
| 关断延迟时间(Td(off)) | 200ns | |
| 导通损耗(Eon) | 400uJ | |
| 关断损耗(Eoff) | 1.75mJ | |
| 工作温度 | -40℃~+150℃ |
