温馨提醒：图片仅供参考，商品以实物为准

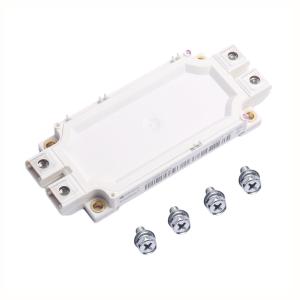

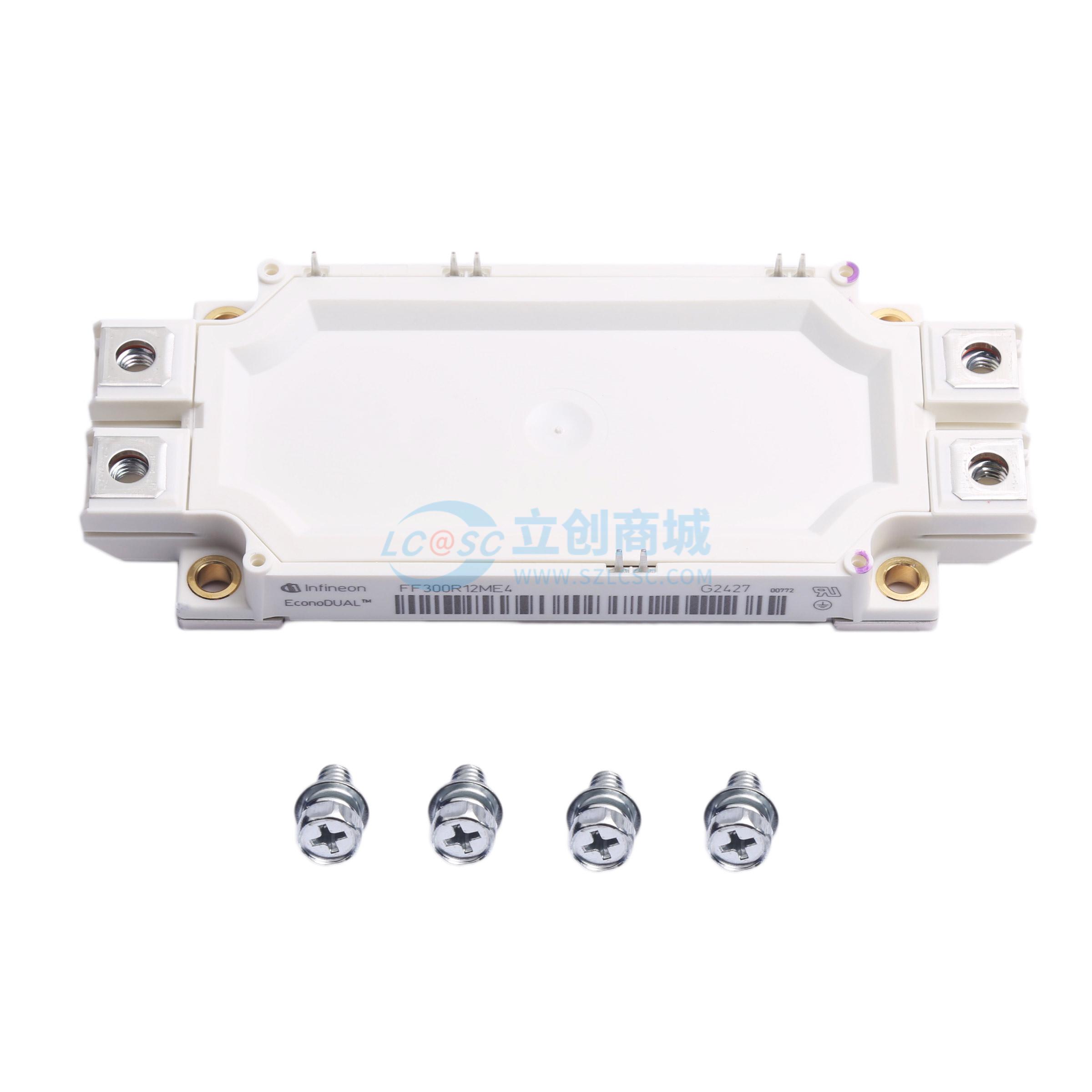

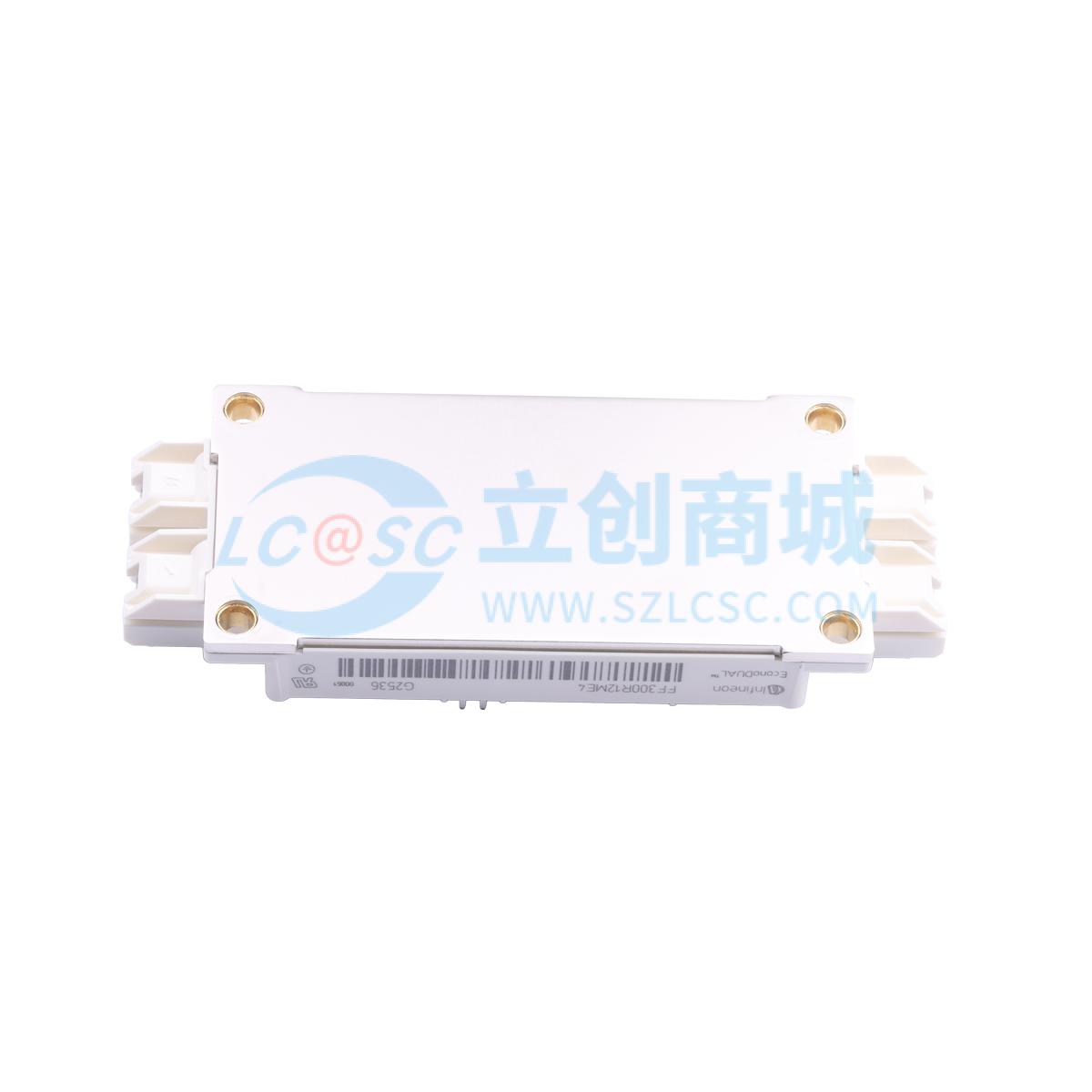

FF300R12ME4
1.2kV 450A
- 描述
- 特性：低VCEsat，Tvrop = 150℃。 标准封装。应用：电机驱动。 伺服驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FF300R12ME4
- 商品编号
- C17441694
- 商品封装
- 螺栓安装
- 包装方式
- 托盘
- 商品毛重
- 396.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 1.6kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 集电极脉冲电流(Icm) | 600A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V@300A,15V | |
| 栅极阈值电压(Vge(th)) | 2.1V@15V,300A | |
| 栅极电荷量(Qg) | 2.25uC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 18.5nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 1.05nF | |
| 开启延迟时间(Td(on)) | 170ns | |
| 关断延迟时间(Td(off)) | 450ns | |
| 导通损耗(Eon) | 9.9mJ | |
| 关断损耗(Eoff) | 25mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
