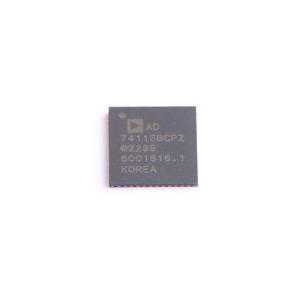

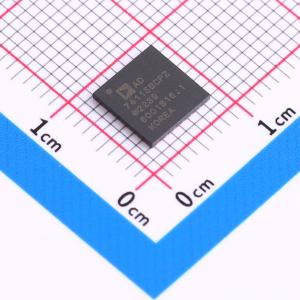

AD74115BCPZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD74115是一款单通道、软件可配置的输入输出器件，适用于工业控制应用。AD74115在单芯片上集成了多种应用场景。这些应用场景包括模拟输出、模拟输入、数字输出、数字输入、电阻温度检测器（RTD）和热电偶测量功能
品牌名称: ADI(亚德诺)
商品型号: AD74115BCPZ
商品编号: C17428439

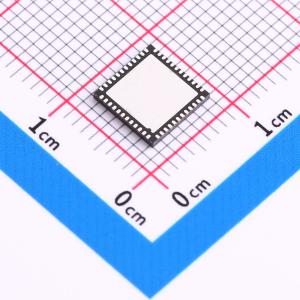

商品封装: LFCSP-48(7x7)
包装方式: 编带
商品毛重: 0.212889克(g)

商品参数

商品概述

一款用于工业控制应用的单通道、软件可配置的输入输出设备。它集成在单芯片上，具有广泛的应用场景，包括模拟输出、模拟输入、数字输出、数字输入、电阻温度探测器（RTD）和热电偶测量功能。该设备使用串行外设接口（SPI）处理所有通信。数字输入和数字输出可通过SPI或通用输入输出（GPIO）引脚访问，以支持更高的数据传输速率。该设备配备一个16位Σ - Δ模数转换器（ADC）和一个14位数模转换器（DAC），包含一个高精度的2.5 V片上基准源，可作为DAC和ADC的参考。可使用ADP1034配套产品提供电源和隔离。当ADP1034与该设备一起使用时，正模拟电源AVDD上具备可编程电源控制（PPC）功能，可在最终应用中实现优化的电源解决方案。如果需要单极性功能，可启用片上电荷泵。

商品特性

单通道软件可配置输入输出
单引脚多种可配置模式
电压输入
电流输入
电压输出
电流输出
数字输入
数字输出
2线、3线或4线RTD测量
热电偶测量
面向螺丝端子的引脚在通电或断电时具备过压耐受性
辅助高压检测引脚
基准温度系数为10 ppm/℃
16位ΣΔ ADC，可选50 Hz和60 Hz抑制功能
14位单调DAC
单极性和双极性功能
片上诊断功能，包括开路和短路检测
内部温度传感器，精度为±5℃
与SPI兼容
宽电源电压范围
可编程电源控制
温度范围：-40℃至+105℃
48引脚LFCSP封装

应用领域

隔离式工业控制系统
过程控制
工厂自动化
楼宇控制系统

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI
	芯片类型参数/描述	热电偶数字转换器

	属性	参数值
	工作温度	-40℃~+105℃
	基准电压源	内置
	基准电压值	2.5V
	基准电压源温漂	10ppm/℃
	积分非线性	3LSB
