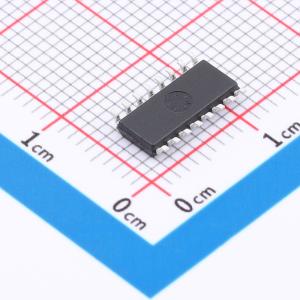

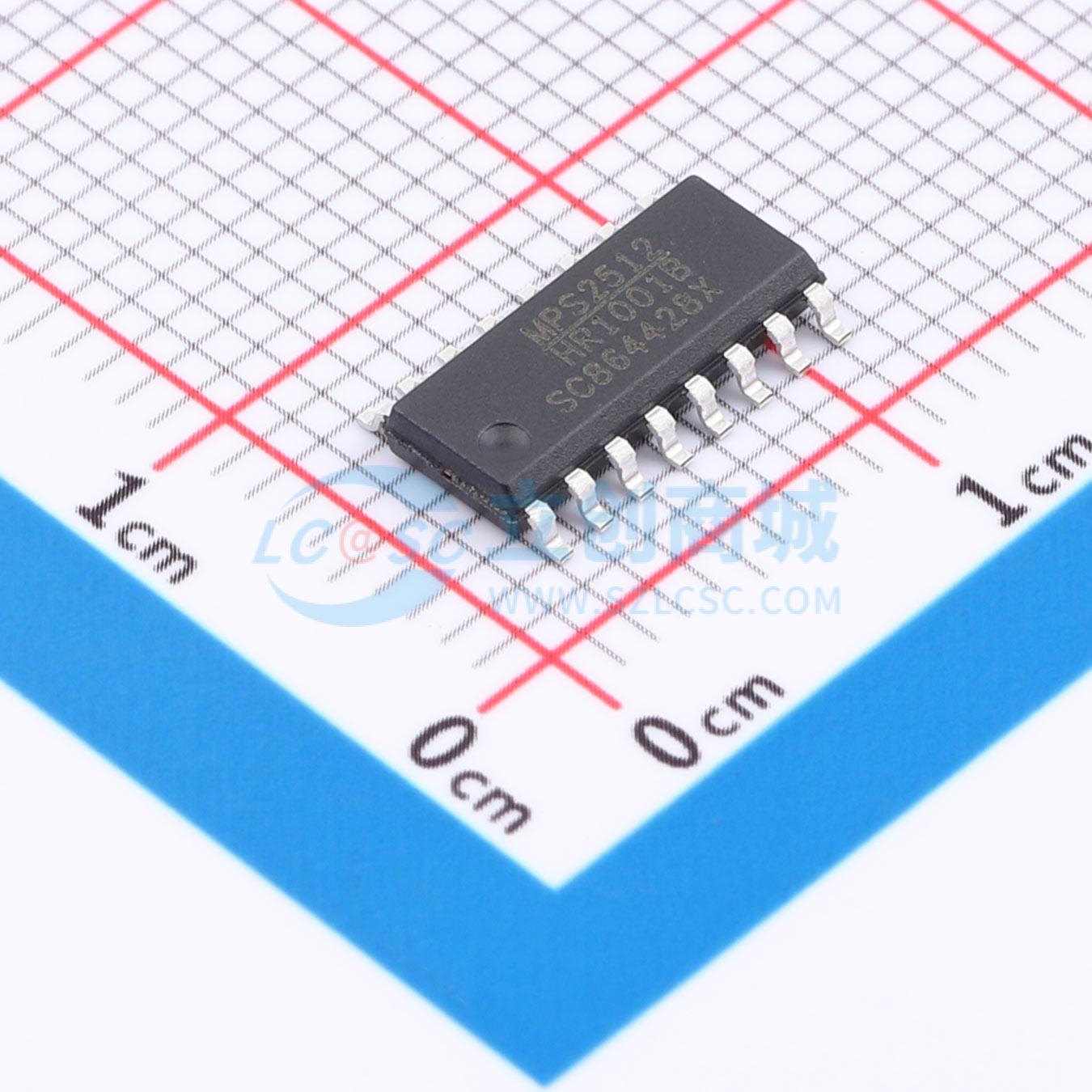

温馨提醒：图片仅供参考，商品以实物为准

HR1001BGS-Z

8.9V~15.5V

SMT扩展库PCB免费打样

描述: HR1001B是一款增强型LLC控制器，具备新的自适应死区时间调整（ADTA）和容性模式保护（CMP）功能。自适应死区时间调整功能会自动在两个互补的栅极输出之间插入死区时间。这通过在感应半桥开关节点的dv/dt电流时保持输出关断来实现。ADTA具有设计更简便、电磁干扰更低和效率更高的特点。HR1001B集成了抗容性模式保护功能，可在输出短路或严重过载时防止潜在的破坏性容性模式开关。此功能可在异常情况下保护MOSFET，使转换器更加可靠。HR1001B拥有一个可编程振荡器，可设置最大和最小开关频率。它以编程设定的最大开关频率启动，然后逐渐降低，直到控制环路接管，以防止过大的浪涌电流。HR1001B在轻载时进入受控的间歇模式，以最小化功耗并加强输出稳压。HR1001B具备丰富的保护功能，包括带外部锁存关断的两级过流保护（OCP）、自动恢复、欠压/过压保护、CMP和过温保护（OTP），使用最少的额外元件即可提高转换器设计的安全性。
品牌名称: MPS(芯源)
商品型号: HR1001BGS-Z
商品编号: C17388242
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.304064克(g)

商品参数

	属性	参数值
	最大占空比	50%
	拓扑结构	半桥式
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃@(TJ)

商品概述

HR1001B是一款增强型LLC控制器，具备新的自适应死区时间调整（ADTA）和容性模式保护（CMP）功能。自适应死区时间调整功能会自动在两个互补的栅极输出之间插入死区时间。这通过在感应半桥开关节点的dv/dt电流时保持输出关断来实现。ADTA具有设计更简便、电磁干扰更低和效率更高的特点。 HR1001B集成了抗容性模式保护功能，可在输出短路或严重过载时防止潜在的破坏性容性模式开关。此功能可在异常情况下保护MOSFET，使转换器更加可靠。 HR1001B拥有一个可编程振荡器，可设置最大和最小开关频率。它以编程设定的最大开关频率启动，然后逐渐降低，直到控制环路接管，以防止过大的浪涌电流。 HR1001B在轻载时进入受控的间歇模式，以最小化功耗并加强输出稳压。 HR1001B具备丰富的保护功能，包括带外部锁存关断的两级过流保护（OCP）、自动恢复、欠压/过压保护、CMP和过温保护（OTP），使用最少的额外元件即可提高转换器设计的安全性。

商品特性

自适应死区时间调整
容性模式保护
50%占空比，可变频率
谐振半桥转换器控制
集成自举二极管的600V高端栅极驱动器，具备高dv/dt抗扰性
高精度振荡器
最高工作频率达600kHz
两级过流保护：频率偏移和带可编程持续时间的锁存关断
用于轻松实现保护的锁存禁用输入
通过BO引脚实现远程开/关控制和欠压保护
轻载时可编程间歇模式操作
用于单调输出电压上升的非线性软启动
SOIC-16封装

应用领域

LCD和PDP电视
台式电脑和服务器
电信开关电源
AC/DC适配器、开放式开关电源
视频游戏机
电子照明镇流器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~15.5V
	开关频率	600kHz
	耗散功率(Pd)	1.56W
