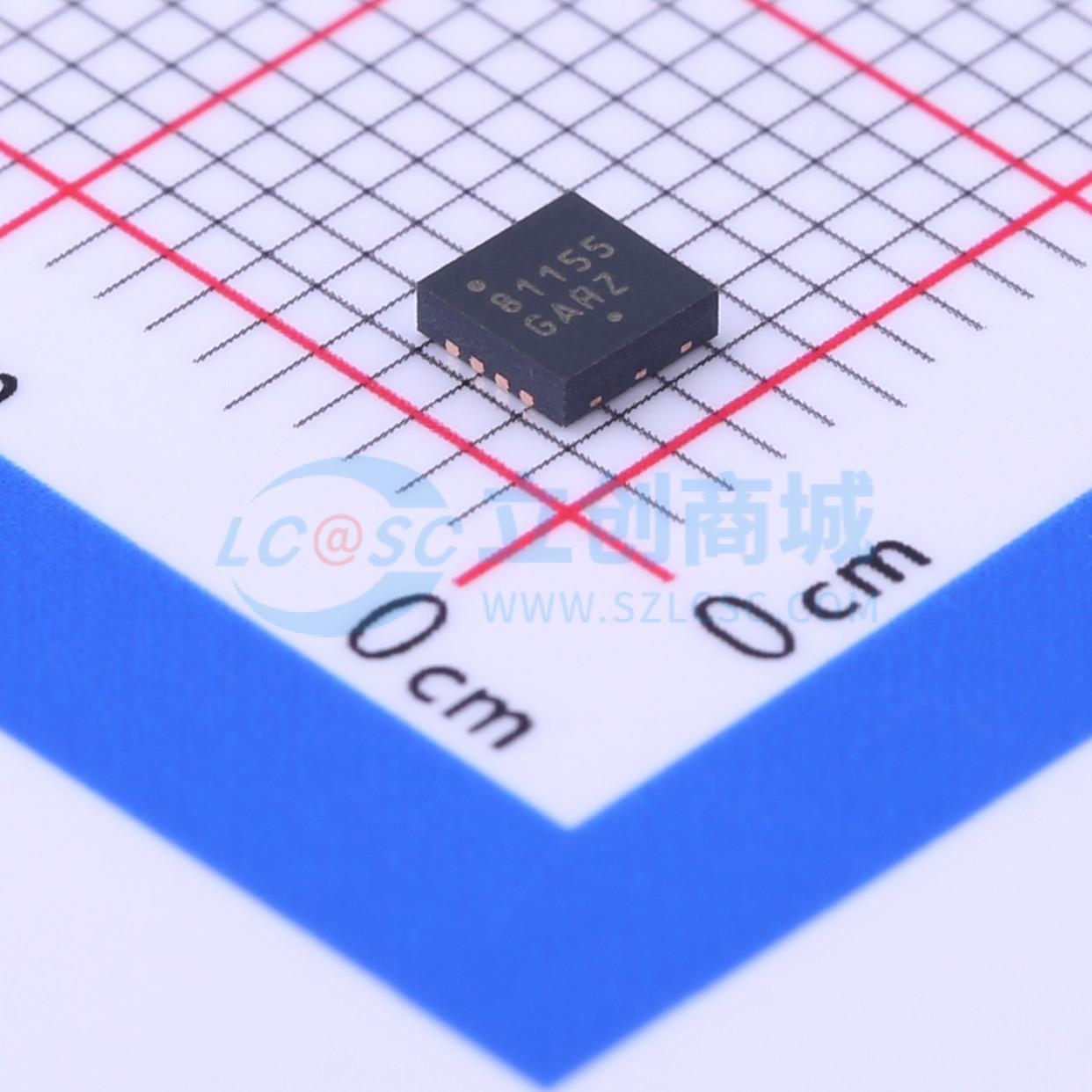

温馨提醒：图片仅供参考，商品以实物为准
NCP81155MNTXG
NCP81155MNTXG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP81155 是一款高性能双 MOSFET 门极驱动器，采取小巧的 3 mm x 3 mm 封装，经过优化，可驱动降压或降压-升压应用中的高压侧和低压侧电源 MOSFET。电源电压较低时，VCC UVLO 可确保 MOSFET 关闭。检测到 UVLO 故障时，双向启用引脚会向控制器提供故障信号。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81155MNTXG
- 商品编号
- C173765
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.4mA | |
| 工作电压 | 4.5V~13.2V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 16ns | |
| 下降时间(tf) | 11ns | |
| 传播延迟 tpHL | 13ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -10℃~+125℃ |
商品概述
NCP81155是一款高性能双MOSFET栅极驱动器，采用3 mm x 3 mm小型封装，针对降压或降压-升压应用中驱动高端和低端功率MOSFET的栅极进行了优化。VCC欠压锁定（UVLO）功能确保在电源电压较低时MOSFET处于关断状态。当检测到UVLO故障时，双向使能引脚会向控制器提供故障信号。
商品特性
- 节省空间的3 mm x 3 mm DFN8热增强型封装
- VCC范围为4.5 V至13.2 V
- 集成自举二极管
- 兼容3.3 V和5 V PWM输入
- 双向使能功能，在UVLO故障期间将使能引脚拉低
- 自适应抗交叉导通电路，可防止FET导通和关断期间出现交叉导通
- 输出禁用控制可关断两个MOSFET
- VCC欠压锁定
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 电子烟
- 无人机（UAV）
