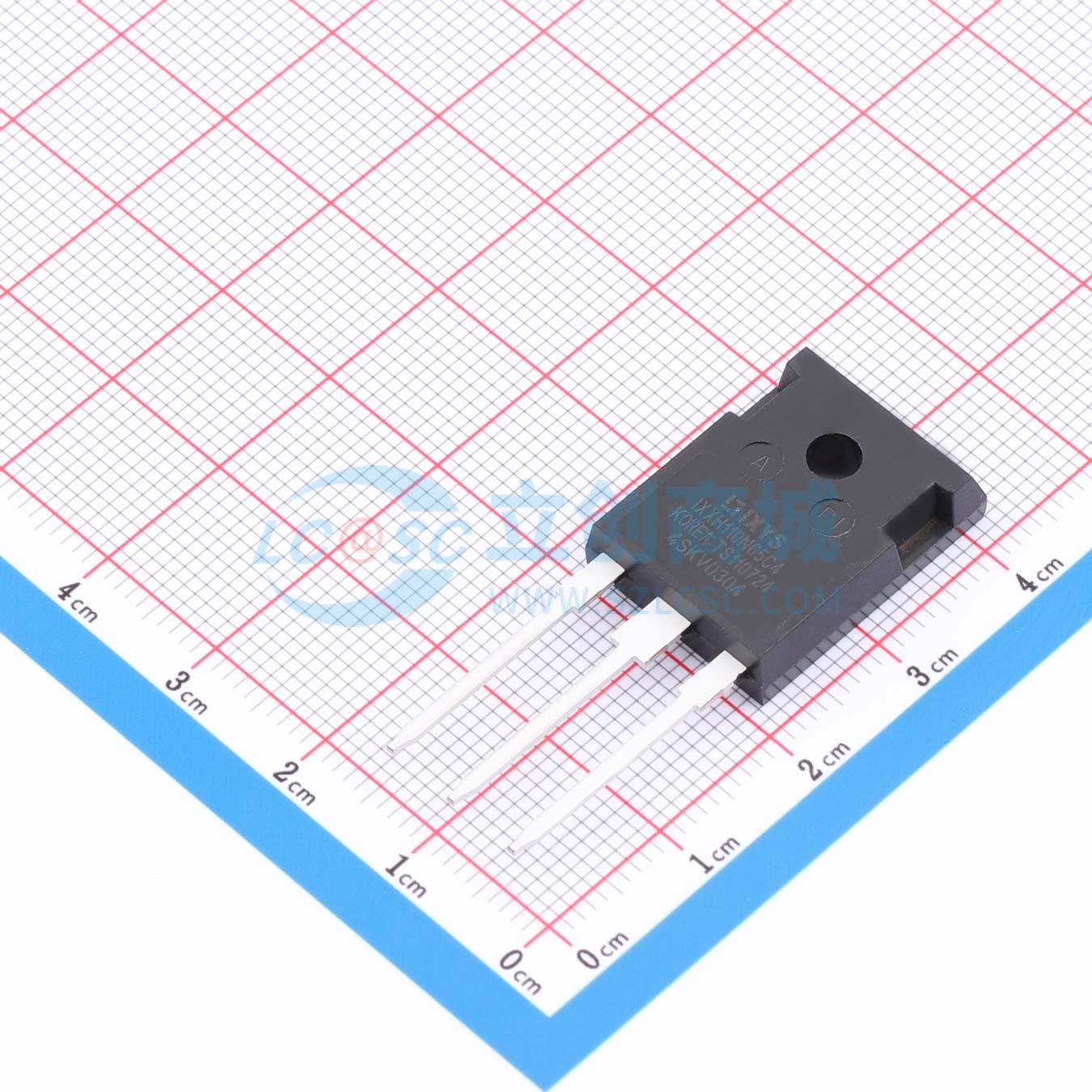

温馨提醒：图片仅供参考，商品以实物为准
IXXH110N65C4
IXXH110N65C4
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXXH110N65C4
- 商品编号
- C17373571
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 8.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 880W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 234A | |
| 集电极脉冲电流(Icm) | 600A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.35V | |
| 栅极阈值电压(Vge(th)) | 2.35V@15V,110A | |
| 栅极电荷量(Qg) | 167nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.5nF | |
| 输出电容(Coes) | 267pF | |
| 反向传输电容(Cres) | 80pF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 2.3mJ | |
| 关断损耗(Eoff) | 1.05mJ；900uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 针对20 - 60kHz开关频率进行优化
- 方形反向偏置安全工作区
- 雪崩能力
- 短路能力
- 国际标准封装
- 高功率密度
- 175℃额定温度
- 极其坚固耐用
- 低栅极驱动要求
应用领域
- 不间断电源
- 电机驱动器
- 开关模式电源
- 功率因数校正电路
- 电池充电器
- 焊接机
- 灯镇流器
- 高频功率逆变器
