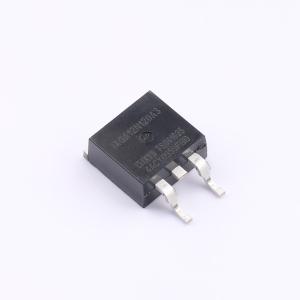

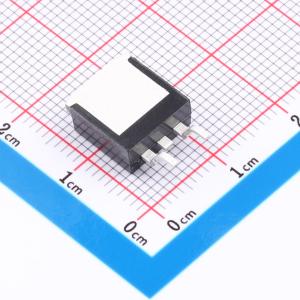

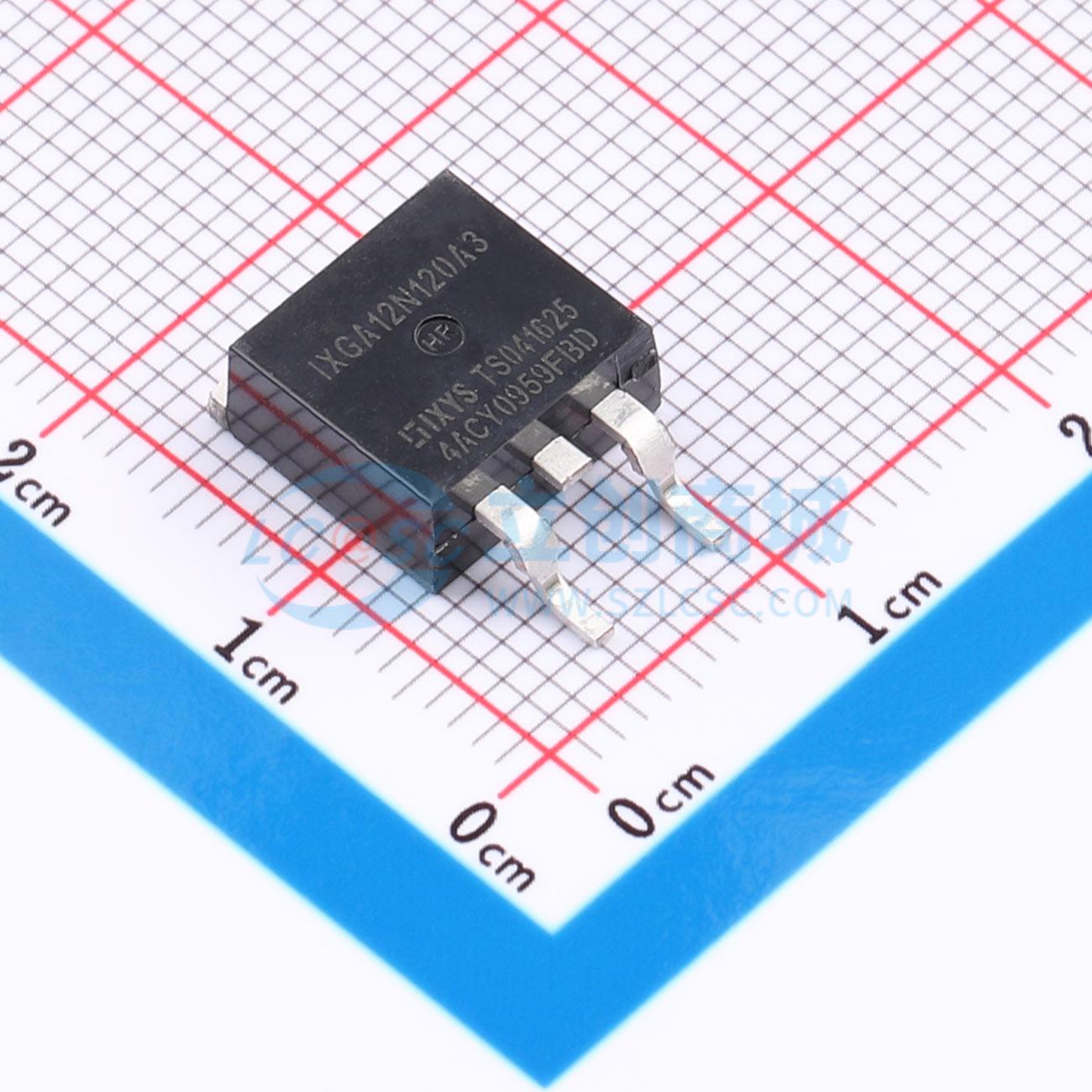

IXGA12N120A3

1.2kV 22A

描述: 特性：针对低传导损耗进行优化。采用国际标准封装。高功率密度。低栅极驱动要求。应用：功率逆变器。 UPS
品牌名称: Littelfuse/IXYS
商品型号: IXGA12N120A3
商品编号: C17375783
商品封装: TO-263AA
包装方式: 管装
商品毛重: 1.99545克(g)

商品参数

	属性	参数值
	商品目录	IGBT管/模块
	IGBT类型	PT(穿通型)
	耗散功率(Pd)	100W
	集射极击穿电压(Vces)	1.2kV
	集电极电流(Ic)	22A
	栅极阈值电压(Vge(th))	3V@15V,12A
	栅极电荷量(Qg)	20.4nC
	输入电容(Cies)	550pF

商品概述

GenX3 1200V IGBTs，包括型号 IXGA12N120A3、IXGP12N120A3、IXGH12N120A3。V CES = 1200V，IC90 = 12A，VCE(sat) ≤ 3.0V，具有高浪涌电流，是适用于高达 3kHz 开关频率的超低饱和电压 PT IGBTs。封装类型有 TO - 263 AA (IXGA)、TO - 220AB (IXGP)、TO - 247 (IXGH)，G 代表栅极，D 代表漏极，S 代表源极，Tab 代表漏极。

商品特性

针对低传导损耗进行优化
采用国际标准封装
高功率密度
低栅极驱动要求

应用领域

功率逆变器
不间断电源
电机驱动器
开关电源
功率因数校正电路
电池充电器
焊接机
灯镇流器
浪涌电流保护电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	输出电容(Coes)	30pF
	反向传输电容(Cres)	8pF
	开启延迟时间(Td(on))	35ns
	关断延迟时间(Td(off))	62ns
	导通损耗(Eon)	-
	关断损耗(Eoff)	-
	工作温度	-55℃~+150℃@(Tj)
