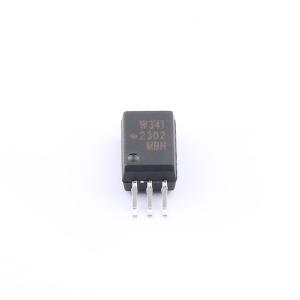

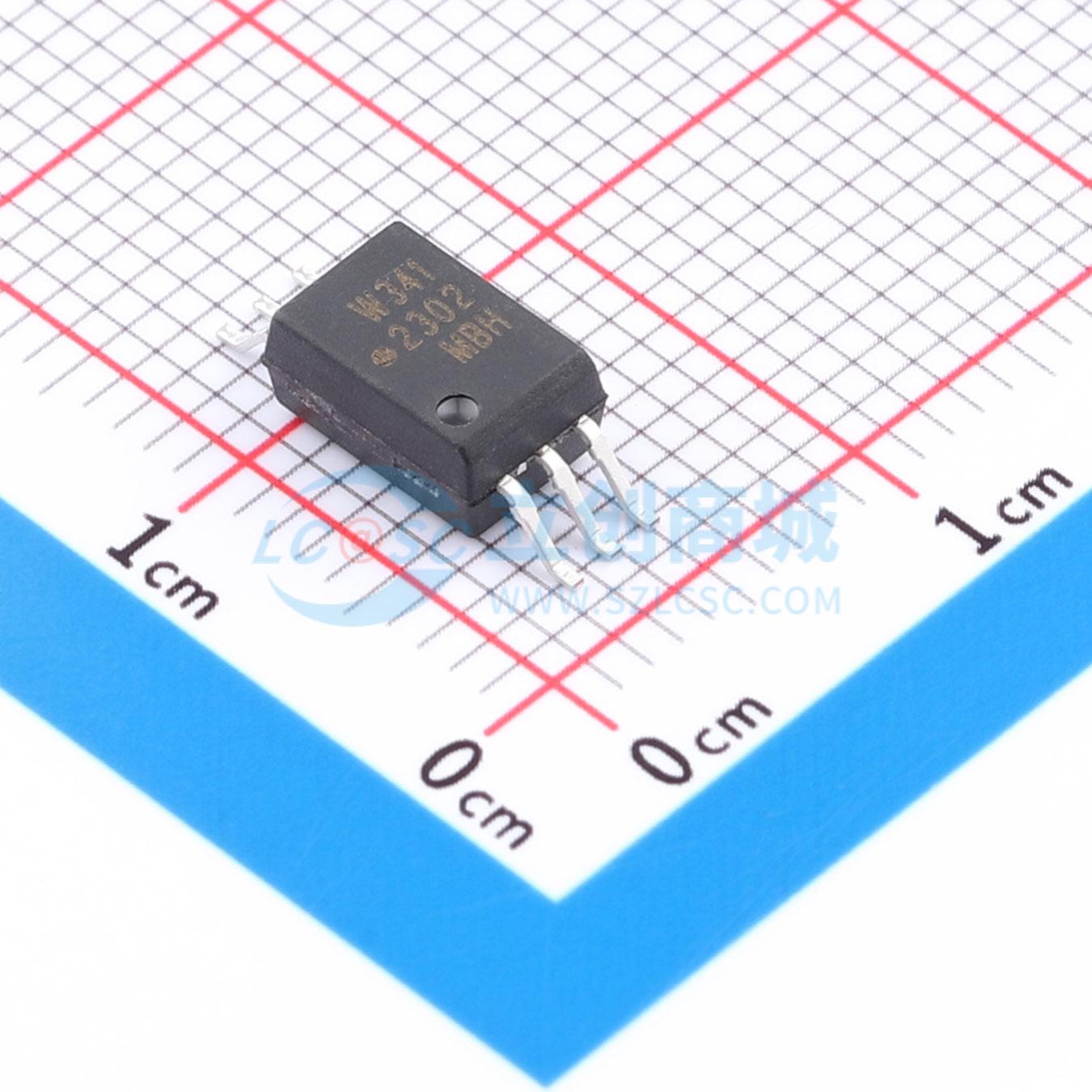

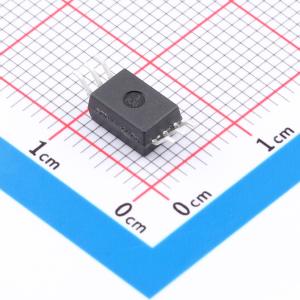

ACPL-W341-000E

3.0A输出电流IGBT栅极驱动光耦

品牌名称: Broadcom(博通)
商品型号: ACPL-W341-000E
商品编号: C17368085
商品封装: SOIC-6-6.8mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

ACPL-P341/W341包含一个AlGaAs发光二极管，该二极管通过光耦合至一个带有功率输出级的集成电路。这款光耦合器非常适合驱动用于电机控制逆变器应用中的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制器件所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V/50A的IGBT。对于额定值更高的IGBT，此光耦合器可用于驱动一个分立式功率级，再由该功率级驱动IGBT栅极。ACPL-P341和ACPL-W341在IEC/EN/DIN EN 60747-5-5标准下分别具有最高的绝缘电压VIORM = 891V峰值和VIORM = 1140V峰值。

商品特性

最大峰值输出电流3.0A
最小峰值输出电流2.5A
轨到轨输出电压
最大传播延迟200 ns
最大传播延迟差100 ns
带滞回的LED电流输入
在VCM = 1500V时，最小共模抑制比(CMR)为35kV/μs
最大电源电流ICC = 3.0 mA
带滞回的欠压锁定保护
宽工作VCC范围：15V至30V
工业温度范围：-40℃至+105℃
安全认证：
UL认可3750V/5000VRMS持续1分钟
CSA
IEC/EN/DIN EN 60747-5-5 VIORM = 891V/1140V峰值

应用领域

IGBT/MOSFET栅极驱动
交流和无刷直流电机驱动
可再生能源逆变器
工业逆变器
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	工作电压	1.55V
	隔离电压(Vrms)	5kV

	属性	参数值
	通道数	1
	工作温度	-40℃~+105℃
	功能特性	内置施密特触发器；欠压锁定
