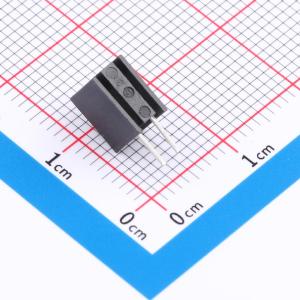

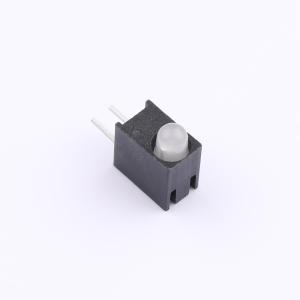

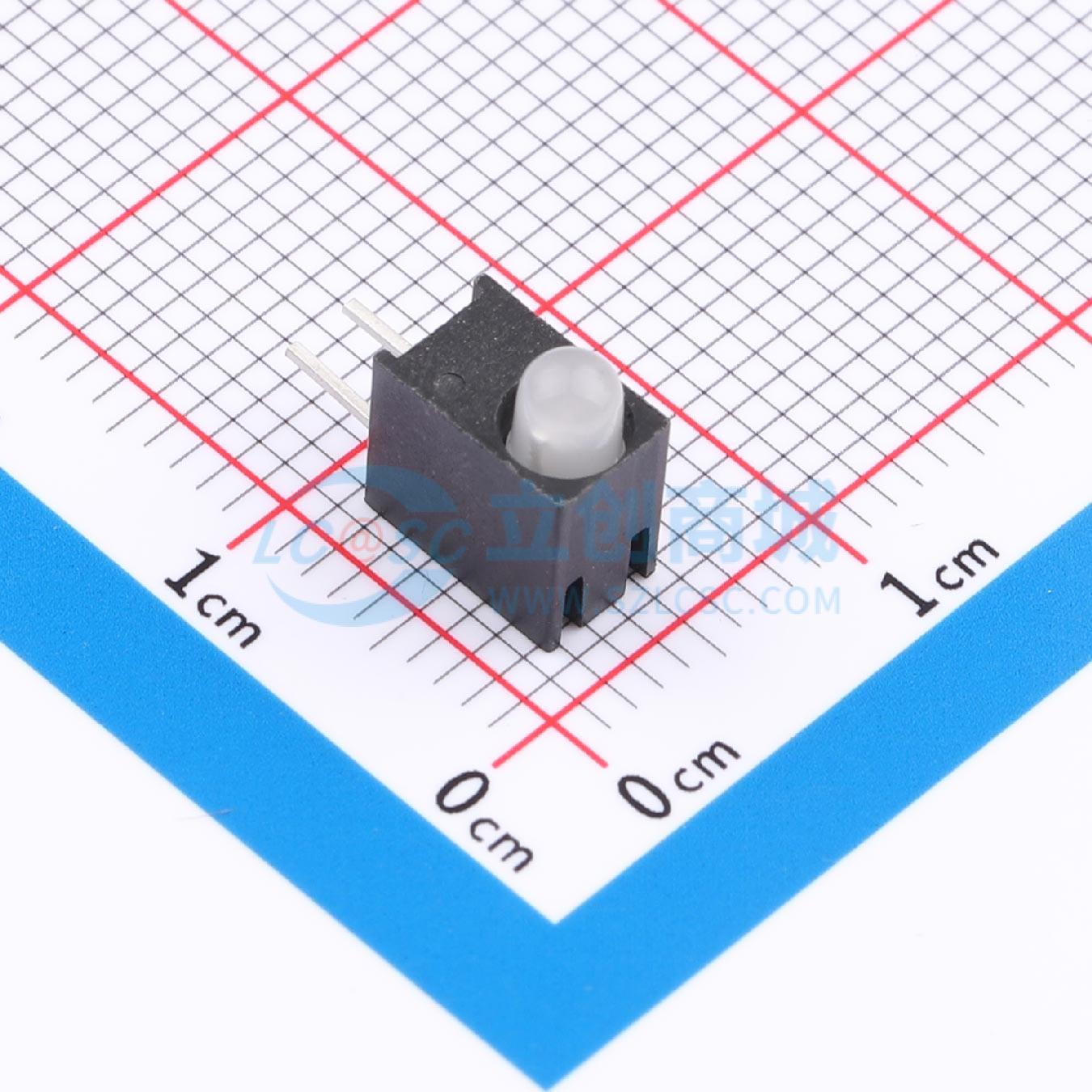

5513007F
LED电路板指示灯
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：多个CBI可在4.45mm（0.175英寸）中心线上形成水平LED阵列。 高对比度，UL 94 V-0等级黑色外壳。 氧指数：31.5%。 聚合物含量：PBT，0.188g。 外壳支座便于PCB清洁。 可焊性符合MIL-STD-202F方法208F。 LED符合IEC 825-1、EN-60825-1标准，可直接观看。 与551-xx07-004 QuadBlock兼容
- 品牌名称
- Dialight
- 商品型号
- 5513007F
- 商品编号
- C17357362
- 商品封装
- 插件,P=2.54mm
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | - | |
| 发光颜色 | 红色,翠绿色 | |
| 正向压降(Vf) | 2V；2.1V | |
| 功率 | - | |
| 正向电流 | 10mA | |
| 波长 | 635nm；565nm | |
| 峰值波长 | 635nm；565nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | - | |
| 色温 | - | |
| 发光强度 | 4.7mcd；10mcd | |
| 发光角度 | 50° | |
| 载带方式 | - | |
| 工作温度 | - |
商品特性
- 多个CBI可在4.45mm（0.175英寸）中心线上形成水平LED阵列
- 高对比度，UL 94 V - 0等级黑色外壳
- 氧指数：31.5%
- 聚合物含量：PBT，0.188克
- 外壳支撑便于PCB清洁
- 可焊性符合MIL - STD - 202F方法208F
- LED符合IEC 825 - 1、EN - 60825 - 1标准，可直接观看
- 与551 - xx07 - 004 QuadBlock兼容
- LED突出度：±0.04mm [±0.016]
- CBI外壳：±0.02mm [±0.008]
