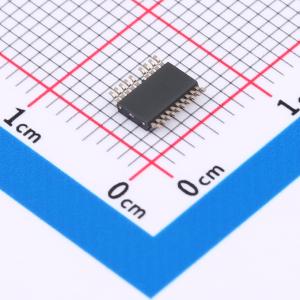

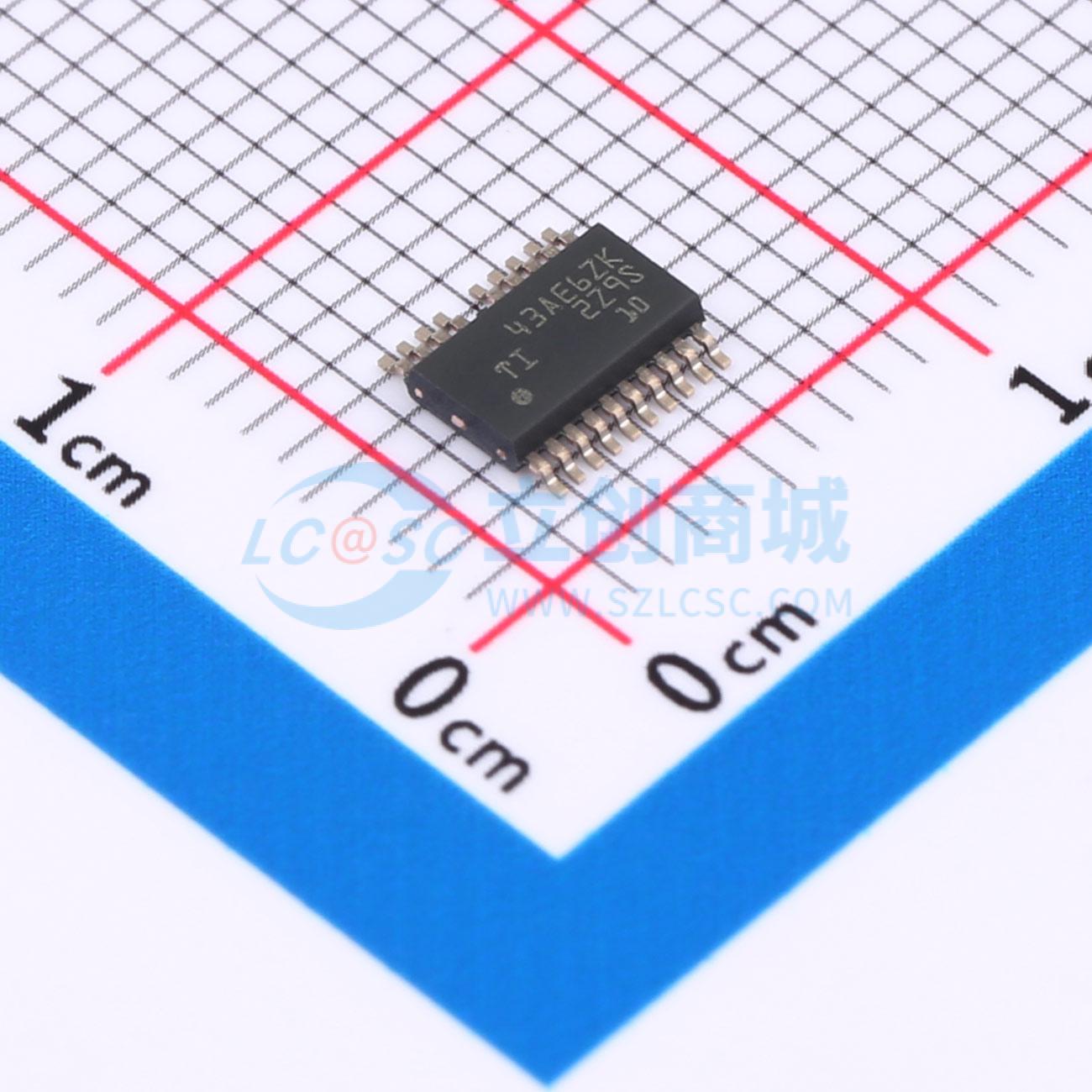

TPS12111LQDGXRQ1

TPS1211-Q1 系列是一款带有保护和诊断功能的45-V智能高边驱动器。该器件具有3.5 V至40 V的宽工作电压范围，适用于12-V系统设计。

该器件具有强大的3.7-A峰值源（PU）和4-A峰值沉（PD）栅极驱动器，能够使用并联FET在高电流系统设计中实现功率切换。使用INP作为栅极驱动器控制输入。

该器件具有精确的电流感应（±2%在30 mV时）输出（IMON），使能能量管理系统设计。该器件集成了两阶段过流保护，并具有FLT_I输出，阈值和响应时间完全可调。可以配置自动重试和锁存故障行为。该器件还具有远程过温保护功能，并具有FLT_T输出。

TPS12111-Q1 集成了预充电驱动器（G）及控制输入（INP_G）。此功能使得能够驱动大容量负载的设计成为可能。在关断模式（EN/UVLO < 0.3 V）下，控制器总关断电流为0.9 μA（典型值）。

TPS1211-Q1 采用19引脚VSSOP封装，在相邻高压和低压引脚之间去除了一个引脚，提供了0.8毫米的间隙。

• AEC-Q100 认证，结果如下：
  • 器件温度等级 1：-40°C 至 +125°C 的环境工作温度范围
• 提供功能安全设计文档以辅助功能安全系统设计
• 3.5-V 至 40-V 输入范围（绝对最大值为 45-V）
• 输出反向极性保护至 -30 V
• 集成 12-V 电荷泵，容量为 100 μA
• 低 0.9 μA 关断电流（EN/UVLO = 低）
• 强大的上拉（3.7 A）和下拉（4 A）栅极驱动器
• 驱动外部背对背 N 沟道 MOSFET
• 具有集成预充电开关驱动器的变体（TPS12111-Q1），用于驱动容性负载
• 两级可调过流保护（IWRN, ISCP），具有可调响应时间（TMR）和故障标志输出（FLT_I）
• 快速短路保护：1.2 μs（TPS12111-Q1），4 μs（TPS12110-Q1）
• 精确的模拟电流监控输出（IMON）：±2% 在 30 mV (VSNS)
• 精确、可调的欠压锁定（UVLO）和过压保护（OV）：<±2%
• 远程过温感应（DIODE）和保护，并带有故障标志输出（FLT_T）
• 与 TPS4811-Q1 引脚兼容

• 电源分配箱
• 车身控制模块
• 直流转换器
