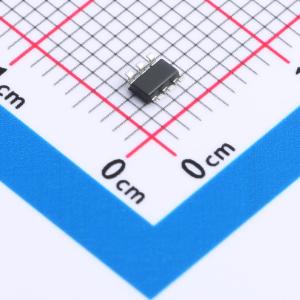

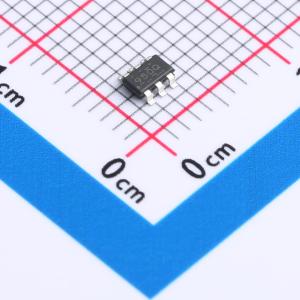

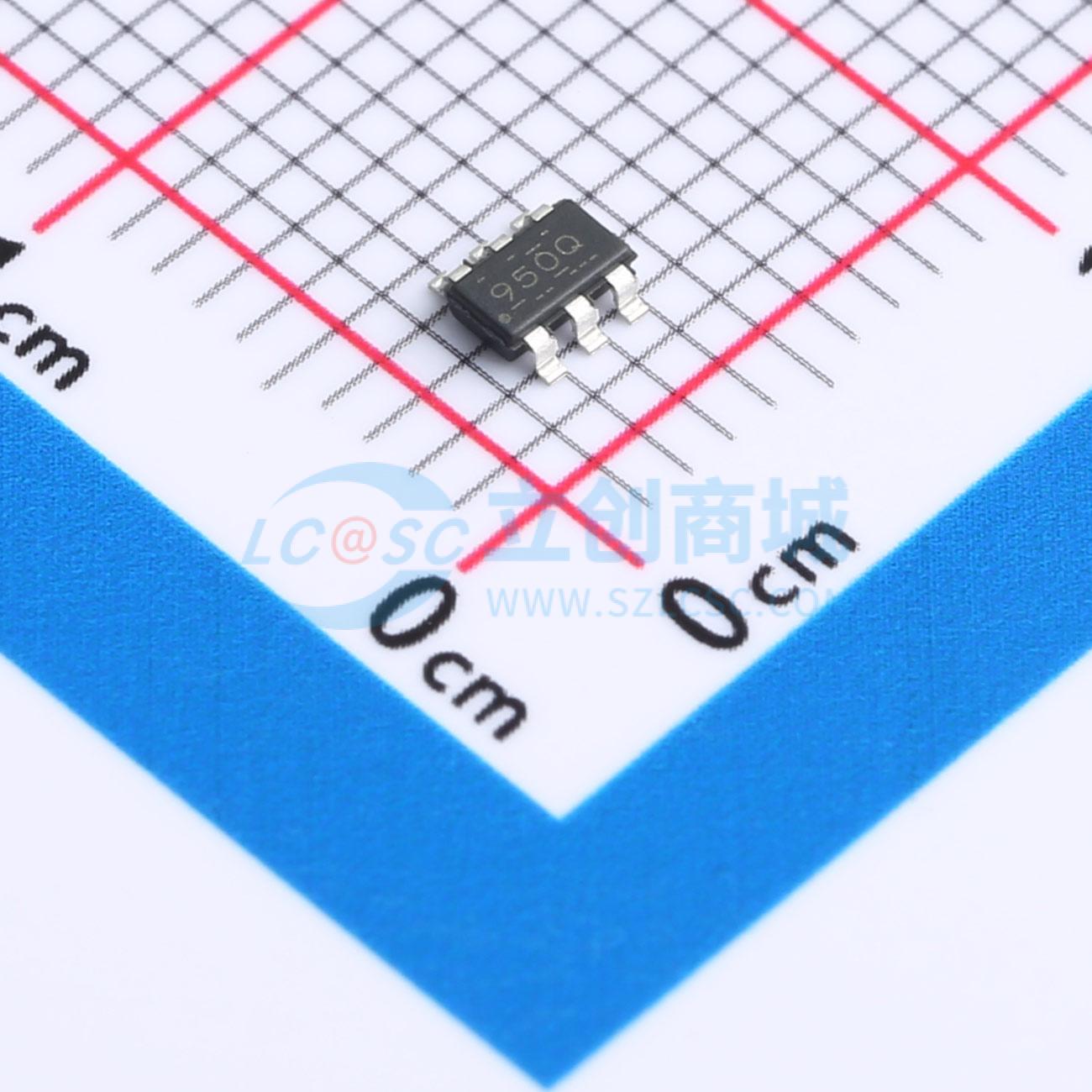

温馨提醒：图片仅供参考，商品以实物为准

TPS22950CQDDCRQ1

具有可调电流限制功能的汽车负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22950-Q1 具有可调节电流限制的 5.5V、2.7A、34mΩ 汽车类负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22950CQDDCRQ1
商品编号: C17349276
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS22950-Q1 是一款小型单通道负载开关，具有可调输出电流限制、反向电流阻断和热关断等强大故障保护功能。开关闭合状态由一个能够直接与低压控制信号接口的数字输入控制。当首次供电时，使用智能下拉来防止ON引脚在系统序列化完成前浮动。在故意将引脚驱动为高电平后，智能下拉会断开以避免不必要的功率损耗。TPS22950-Q1 采用标准SOT封装，工作环境温度范围为-40°C至125°C。

应用领域

信息娱乐和仪表头单元
汽车仪表显示屏
ADAS全景视图系统
ECU
车身控制模块和网关

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.7A

	属性	参数值
	工作电压	0V~5.5V
	导通电阻	34mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
