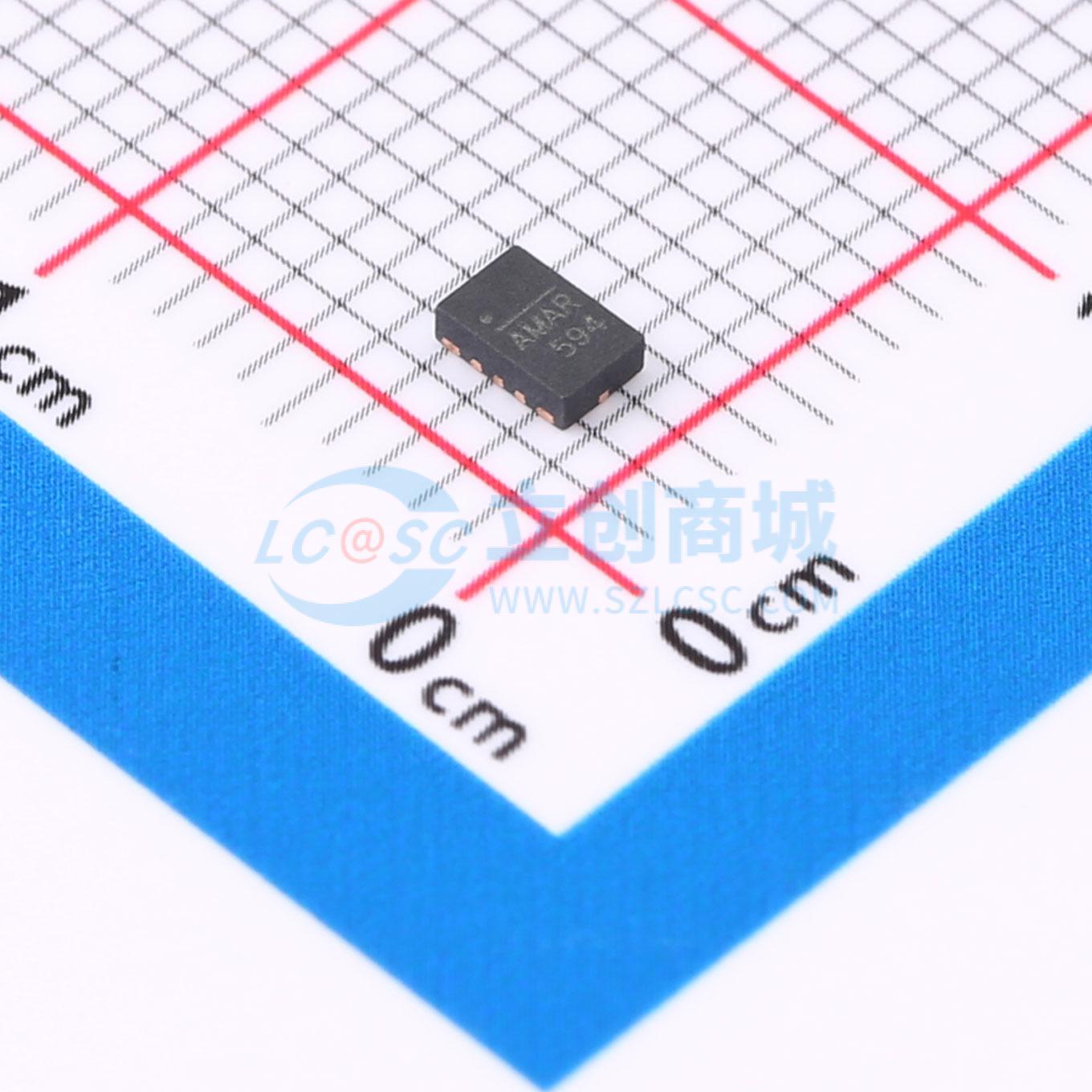

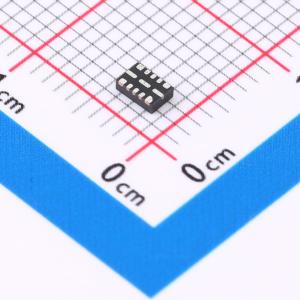

温馨提醒：图片仅供参考，商品以实物为准

MP5018GD-Z

带反向电流阻断和输出过压钳位功能的限流开关

SMT扩展库PCB免费打样

描述: MP5018 是一款保护器件，旨在保护输出端电路免受输入端（VCC）瞬态影响。它还能保护 VCC 免受来自输出端的意外短路和瞬态影响。启动时，输出端的压摆率会限制浪涌电流。压摆率由 SS 引脚处的一个小电容控制。SS 引脚浮空时，软启动时间为 13ms。输出端的最大负载受电流限制。电流限制的大小由连接在 ILIMIT 引脚与 GND 之间的外部电阻控制。ILIMIT 引脚浮空时，提供 3A 的固定电流限制。通过控制一对 N 沟道 MOSFET 的栅极电压，可阻止任何从输出端流向输入端的电流。欠压锁定（UVLO）可确保在功率器件开启前，输入电压高于最低工作阈值。如果输入电压超过 5.8V，输出电压将快速响应并限制在 5.8V。EN/Fault 引脚是一个具有弱上拉的双向三电平 I/O 引脚。它可用于启用或禁用 MP5018，或指示故障状态。该器件采用 QFN12（2mmx3mm）封装。
品牌名称: MPS(芯源)
商品型号: MP5018GD-Z
商品编号: C17347585
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	45mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)

商品概述

MP5018 是一款保护器件，旨在保护输出端电路免受输入端（VCC）瞬态影响。它还能保护 VCC 免受来自输出端的意外短路和瞬态影响。启动时，输出端的压摆率会限制浪涌电流。压摆率由 SS 引脚处的一个小电容控制。SS 引脚浮空时，软启动时间为 13ms。输出端的最大负载受电流限制。电流限制的大小由连接在 ILIMIT 引脚与 GND 之间的外部电阻控制。ILIMIT 引脚浮空时，提供 3A 的固定电流限制。通过控制一对 N 沟道 MOSFET 的栅极电压，可阻止任何从输出端流向输入端的电流。欠压锁定（UVLO）可确保在功率器件开启前，输入电压高于最低工作阈值。如果输入电压超过 5.8V，输出电压将快速响应并限制在 5.8V。 EN/Fault 引脚是一个具有弱上拉的双向三电平 I/O 引脚。它可用于启用或禁用 MP5018，或指示故障状态。该器件采用 QFN12（2mmx3mm）封装。

商品特性

SAS 禁用，支持 DEVSLP 或 POWER_DOWN
4.5V 至 5.5V 连续工作输入范围
16V 绝对最大输入电压
5.8V 快速过压保护（OVP）响应
反向电流阻断
集成 45mΩ 功率 FET
可调电流限制，或 ILIMIT 引脚浮空时提供固定电流限制
典型低静态电流 210μA
可调软启动时间
故障指示
锁存式热保护
采用 QFN12（2mmx3mm）封装
静电放电（ESD）符合 2kV 人体模型（HBM）和 1kV 带电器件模型（CDM）标准

应用领域

硬盘驱动器（HDD）、固态硬盘（SSD）
热插拔系统、游戏设备
机顶盒/智能电视
PCIe 卡、交换机/路由器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3.5A
