温馨提醒：图片仅供参考，商品以实物为准

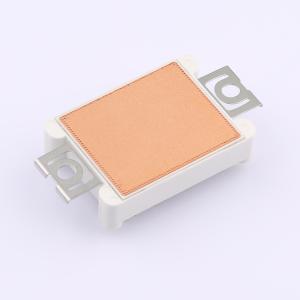

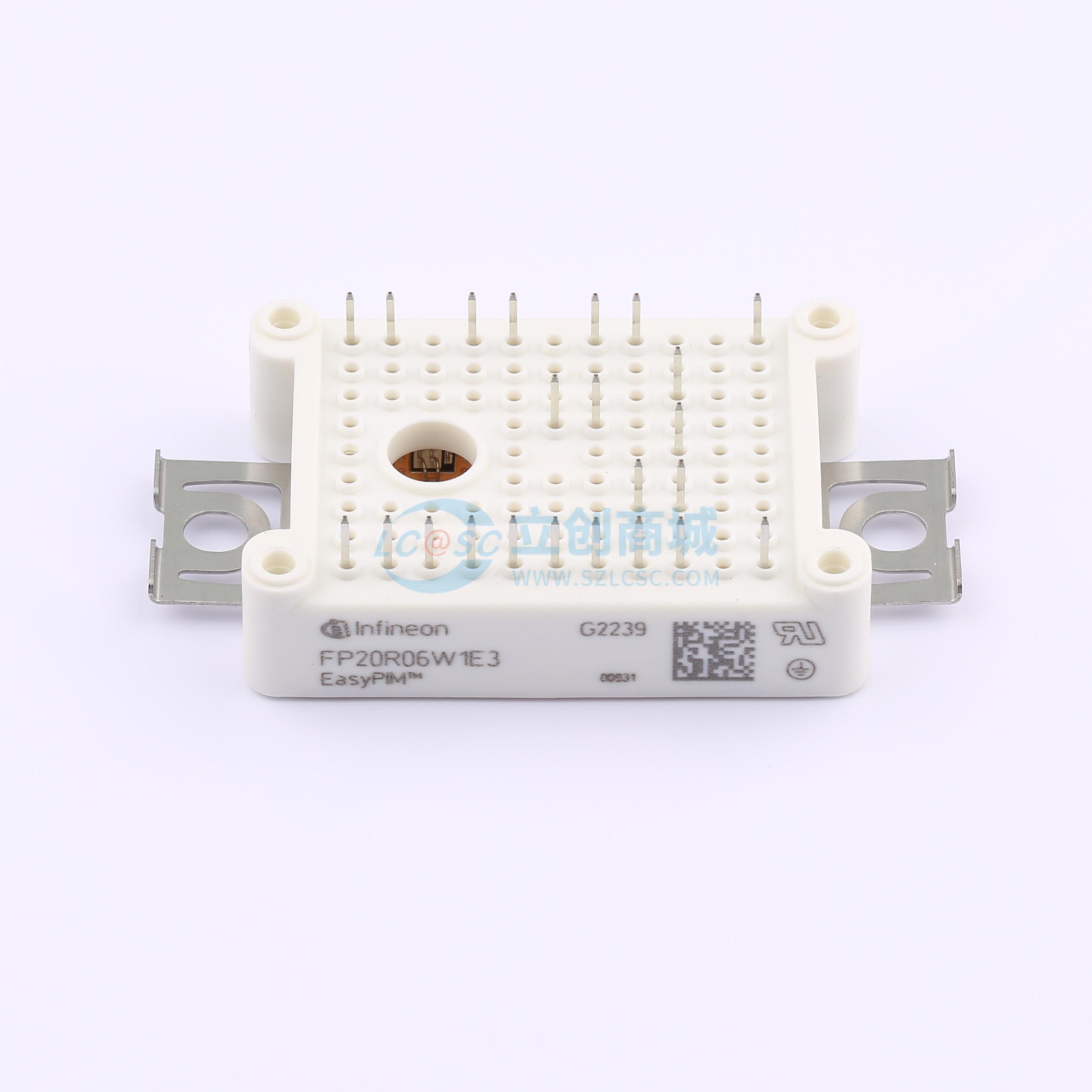

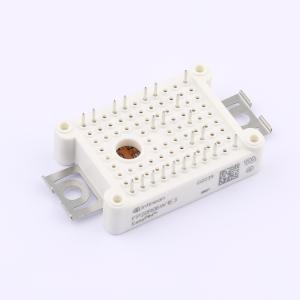

FP20R06W1E3
600V 27A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低开关损耗。 Trench IGBT 3。 VcEsat 具有正温度系数。 低 VcEsat。 Al₂O₃ 基板，热阻低。 紧凑设计。应用：辅助逆变器。 空调
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FP20R06W1E3
- 商品编号
- C17341636
- 商品封装
- 插件,62.8x33.8mm
- 包装方式
- 托盘
- 商品毛重
- 24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 27A | |
| 耗散功率(Pd) | 94W | |
| 集射极饱和电压(VCE(sat)) | 2V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@0.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.1nF@25V | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 120ns | |
| 导通损耗(Eon) | 320uJ | |
| 关断损耗(Eoff) | 440uJ | |
| 工作温度 | -40℃~+150℃ |
