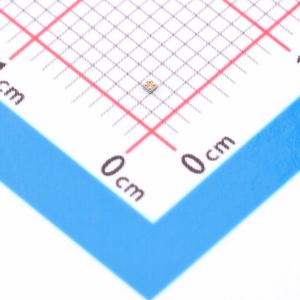

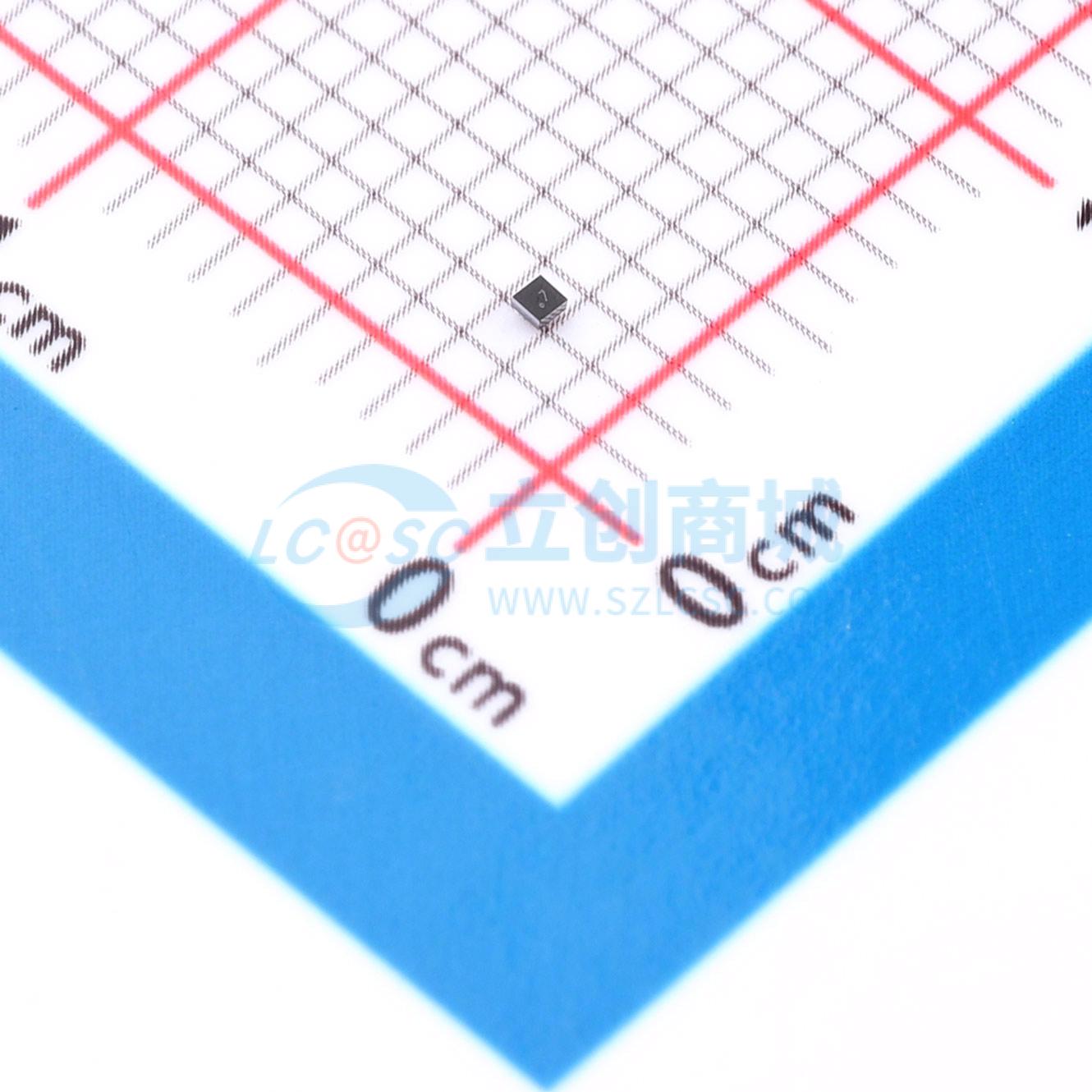

TCK127BG,LF

超低静态电流1.0A负载开关IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于一般电源管理的负载开关IC，具有压摆率控制驱动器，特点是超低静态电流、低开关导通电阻和1.0至5.5V的宽输入工作电压范围。静态电流仅为0.08nA，输出电流可达1.0A，还具备输出自动放电功能。采用0.35mm间距的超小型封装WCSP4G（0.645mm×0.645mm，最大厚度0.465mm），背面有涂层，可防止外部损坏。
品牌名称: TOSHIBA(东芝)
商品型号: TCK127BG,LF
商品编号: C17341073
商品封装: WCSPG-4(0.7x0.7)
包装方式: 编带
商品毛重: 0.044克(g)

商品概述

TCK127BG是一款用于通用电源管理的负载开关IC，配备压摆率控制驱动器，具有超低静态电流、低开关导通电阻以及1.0至5.5 V的宽输入工作电压范围。静态电流仅为0.08 nA，输出电流最高可达1.0 A。TCK127BG还具备输出自动放电功能。该器件采用0.35 mm间距的超小型封装WCSP4G（0.645 mm×0.645 mm，最大厚度t: 0.465 mm），背面有涂层，可防止外部损坏。因此，该器件非常适合需要高密度电路板组装和超低功耗的便携式应用，如可穿戴设备、智能手机和物联网模块。

商品特性

宽输入工作电压范围：VIN = 1.0至5.5 V
高输出电流：lour = 1.0 A
超小静态电流：在VIN = VCT = 5.5 V、IOUT = 0 mA时，IQ = 0.08 nA
低导通电阻：在VIN = 3.3 V、IOUT = -0.5 A时，RON = 58 mΩ（典型值）；在VIN = 1.8 V、IOUT = -0.5 A时，RON = 106 mΩ（典型值）
内置压摆率控制驱动器
内置自动放电功能
高电平有效
超小封装：带背面涂层的WCSP4G（0.645 mm×0.645 mm，最大厚度t: 0.465 mm）

应用领域

可穿戴设备
智能手机
物联网模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	最大连续电流	1A

	属性	参数值
	工作电压	1V~5.5V
	导通电阻	343mΩ
	工作温度	-40℃~+85℃
