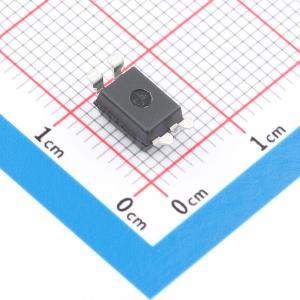

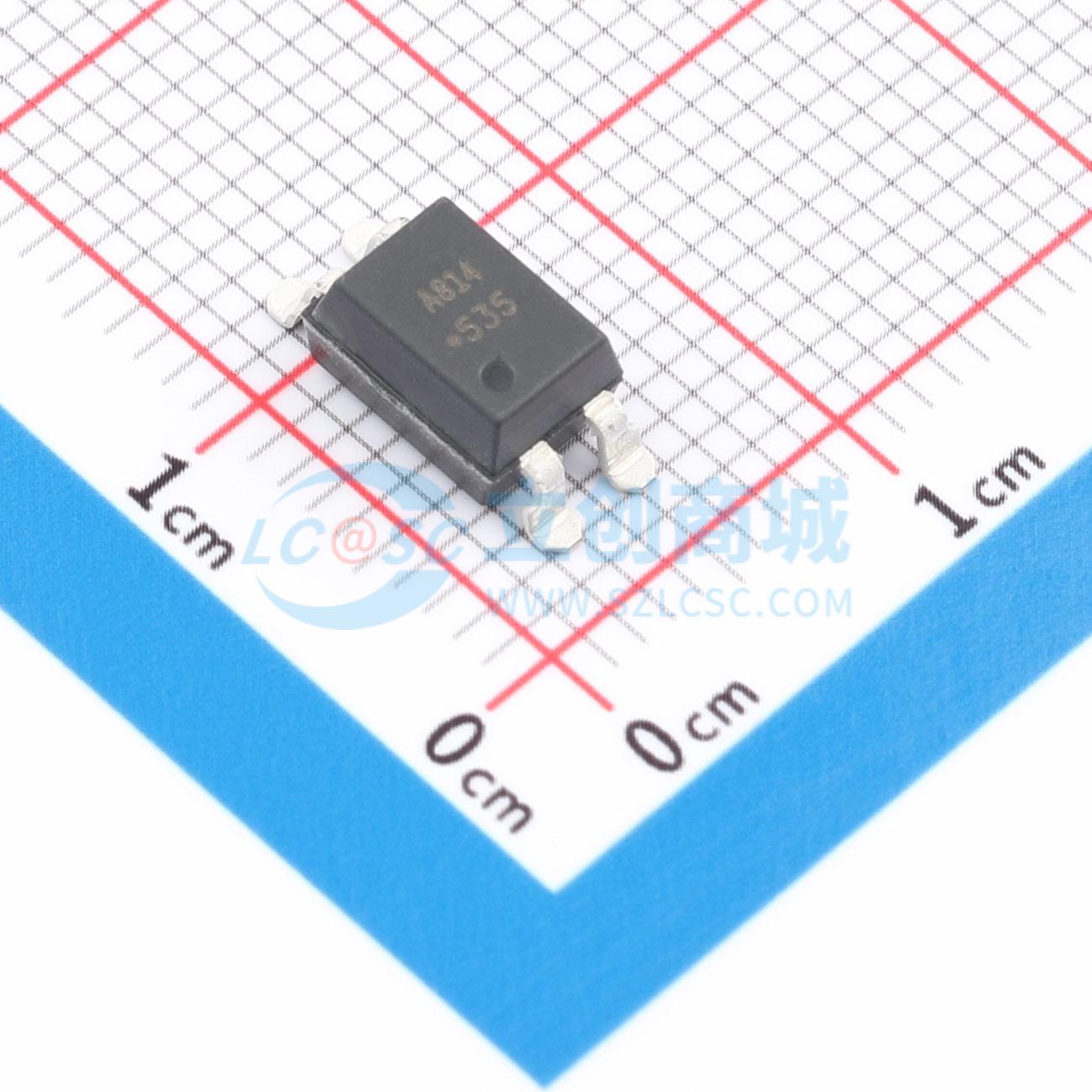

HCPL-814-300E

交流输入光电晶体管光耦合器，高密度安装型，无铅，符合RoHS标准

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HCPL-814-300E
商品编号: C17303991
商品封装: SMD-4P
包装方式: 管装
商品毛重: 0.53克(g)

商品参数

商品概述

HCPL - 814包含一个光电晶体管，与两个反向并联的发光二极管光耦合。它可由交流输入电流直接驱动。该器件采用4引脚DIP封装，提供宽引脚间距选项和引脚弯曲的SMD选项。输入 - 输出隔离电压为5000 Vrms。响应时间tr典型值为4 μs，在±1 mA输入电流下，最小电流传输比（CTR）为20%。

商品特性

交流输入响应
高输入 - 输出隔离电压（Viso = 5000 Vrms）
低集电极暗电流（ICEO：在VCE = 20 V时，最大10^ - 7 A）
电流传输比（CTR：在IF = ±1 mA、VCE = 5 V时，最小20%）
响应时间[tr：在VCE = 2 V、lC = 2 mA、RL = 100 Ω时，典型值为4 μs]
紧凑的双列直插式封装
通过UL认证
通过CSA认证
通过IEC/EN/DIN EN 60747 - 5 - 2认证
可选配置：
- 引脚间距为0.4"（10.16 mm）（W00）
- 用于表面贴装的弯曲引脚（300）
- SMD编带包装（500）
- 通过IEC/EN/DIN EN 60747 - 5 - 2认证（060）

应用领域

交流信号检测或监控
交流线路/数字逻辑隔离
可编程逻辑控制器
交流/直流输入模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	负载电压	35V
	输出通道数	1

	属性	参数值
	上升时间(tr)	4us
	下降时间	3us
	工作温度	-30℃~+100℃
	电流传输比(CTR)最小值	20%
	电流传输比(CTR)最大值/饱和值	300%
	总功耗(Pd)	200mW
	功能特性	集成反并联LED
