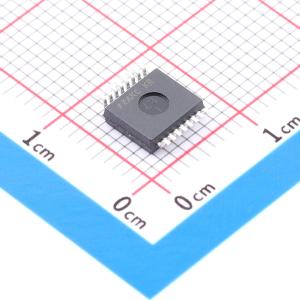

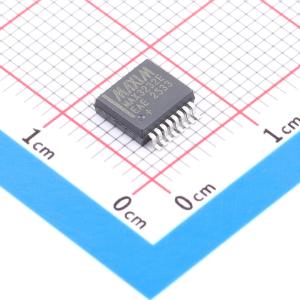

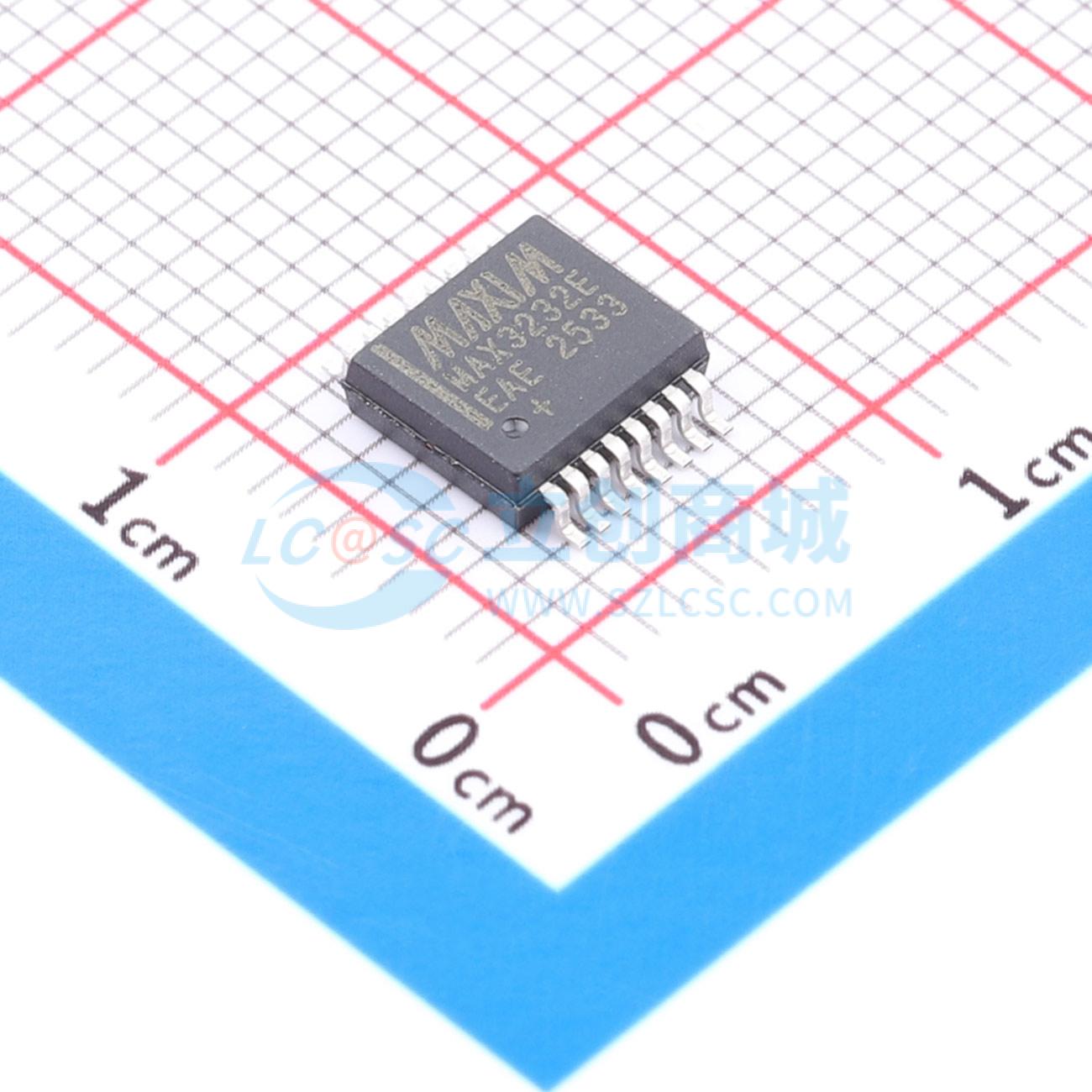

MAX3232EEAE+

±15kV ESD保护、电流低至10nA、3.0V至5.5V供电、速率高达1Mbps的真RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: +3.0V 供电的 EIA/TIA-232 和 V.28/V.24 通信接口设备，具有低功耗、高数据速率能力和增强的静电放电 (ESD) 保护。增强的 ESD 结构可保护所有发射器输出和接收器输入，使用 IEC 1000-4-2 气隙放电可达 ±15kV，使用 IEC 1000-4-2 接触放电可达 ±8kV（MAX3246E 为 ±9kV），使用人体模型可达 ±15kV。MAX3237E 的逻辑和接收器 I/O 引脚按上述标准进行保护，而发射器输出引脚使用人体模型可承受 ±15kV。专有的低压差发射器输出级，使用内部双电荷泵，可在 +3.0V 至 +5.5V 电源下提供真正的 RS-232 性能。电荷泵在 +3.3V 电源下工作仅需四个 0.1μF 的小电容。每个设备保证在 250kbps 的数据速率下运行，同时保持 RS-232 输出电平
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3232EEAE+
商品编号: C17304014
商品封装: SSOP-16
包装方式: 管装
商品毛重: 0.394444克(g)

商品概述

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E 3.0V至5.5V供电的EIA/TIA-232和V.28/V.24通信接口设备具有低功耗、高速数据传输能力和增强的静电放电（ESD）保护。增强的ESD结构使用IEC 1000-4-2空气间隙放电保护所有发射器输出和接收器输入至±15kV，使用IEC 1000-4-2接触放电保护至±8kV（对于MAX3246E为±9kV），以及使用人体模型保护至±15kV。MAX3237E的逻辑和接收引脚受上述标准保护，而其发射器输出引脚则使用人体模型保护至±15kV。

专有的低压降发射器输出级通过内部双电荷泵从3.0V到5.5V电源提供真正的RS-232性能。电荷泵仅需四个小0.1μF电容器即可在3.3V电源下工作。每个设备保证在250kbps的数据速率下运行同时保持RS-232输出电平。MAX3237E在正常操作模式下保证250kbps的数据速率，在MegaBaud操作模式下保证1Mbps的数据速率，同时保持符合RS-232的输出电平。

MAX3222E/MAX3232E有两个接收器和两个发射器。MAX3222E具有1μA关断模式，可减少电池供电便携式系统的功耗。在关断模式下，MAX3222E的接收器仍然保持激活状态，允许监测外部设备的同时只消耗1μA的电源电流。MAX3222E和MAX3232E分别与行业标准的MAX242和MAX232引脚、封装和功能兼容。

MAX3241E/MAX3246E是为笔记本电脑和超轻型笔记本电脑设计的完整串行端口（三个驱动器/五个接收器）。MAX3237E（五个驱动器/三个接收器）非常适合需要快速数据传输的外设应用。这些设备具有关断模式，在该模式下所有接收器保持激活状态，同时仅消耗1μA（对于MAX3241E/MAX3246E）或10nA（对于MAX3237E）的电流。

MAX3222E、MAX3232E和MAX3241E有节省空间的SO、SSOP、TQFN和TSSOP封装。MAX3237E提供SSOP封装。MAX3246E采用超小型6x6 UCSP封装。

应用领域

电池供电设备
手机智能手机
手机数据线
笔记本、亚笔记本和掌上电脑
打印机 xDSL 调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	数据速率	250Kbps
	工作电压	3V~5.5V
	工作温度	-40℃~+85℃
