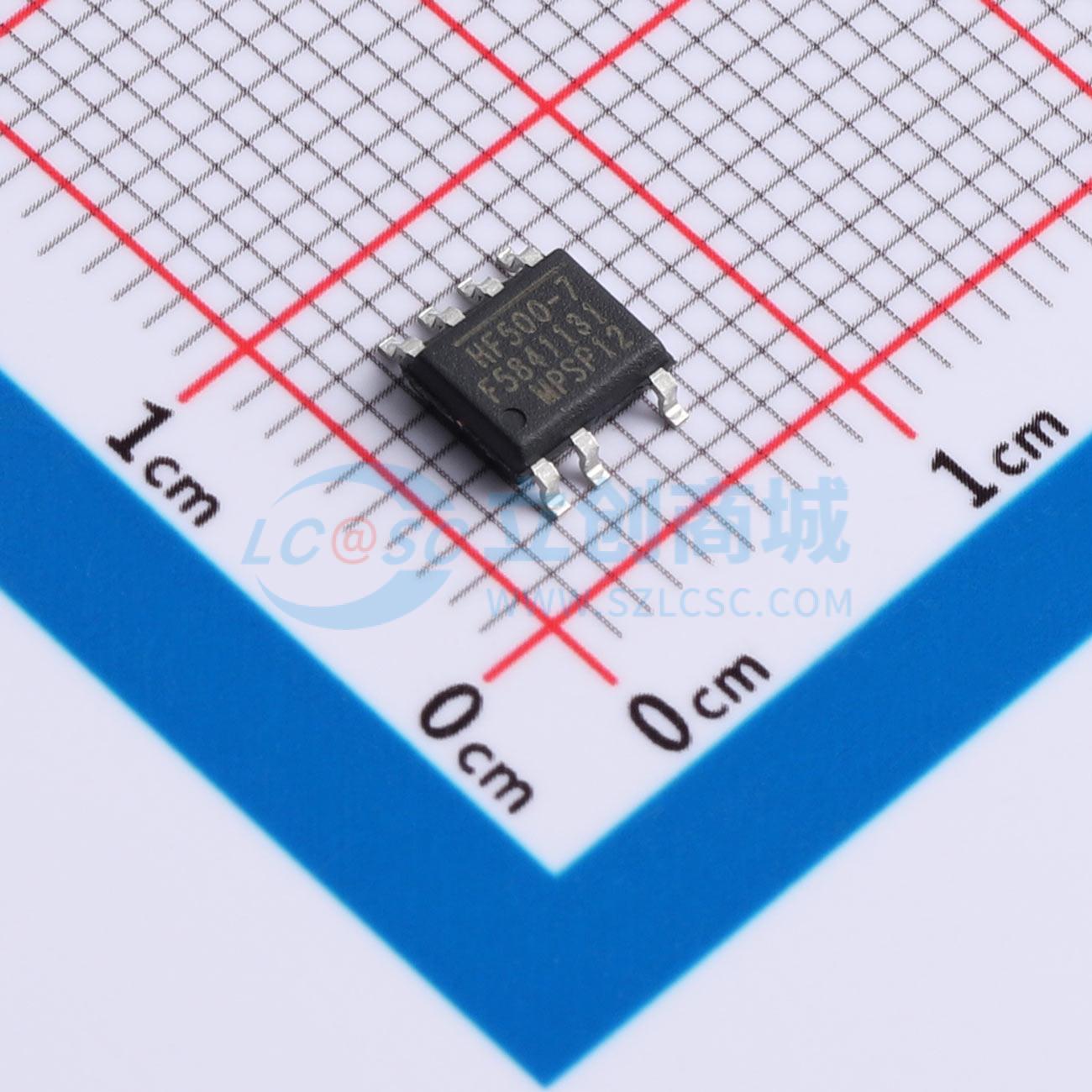

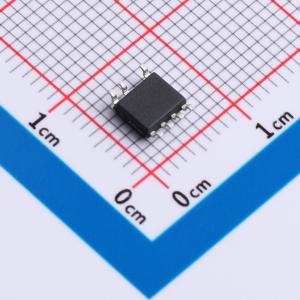

温馨提醒：图片仅供参考，商品以实物为准

HF500GS-7-Z

700V 12.5V~24V

品牌名称: MPS(芯源)
商品型号: HF500GS-7-Z
商品编号: C17297770
商品封装: SOIC-7
包装方式: 编带
商品毛重: 4.26克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	功能特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+125℃
	工作模式	CCM；DCM
	输出电压	-
	反馈方式	副边反馈

商品概述

HF500 - 7是一款具有内置斜率补偿的固定频率电流模式稳压器。HF500 - 7将一个700V MOSFET和一个功能齐全的控制器集成到一颗芯片中，适用于低功率离线反激式开关电源。在中重负载情况下，稳压器以带有频率抖动的固定频率工作，有助于在传导模式下分散能量。在轻负载条件下，稳压器冻结峰值电流并将其开关频率降低至fOSC(min)，以在轻负载时提供出色的效率。在极轻负载时，稳压器进入突发模式以实现低待机功耗。完整的保护功能包括热关断、欠压开启和欠压关闭、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）、输入和输出过压保护（OVP）以及过温保护（OTP）。 HF500 - 7具有基于定时器的故障检测和过功率补偿功能，以确保过载保护点与输入电压无关。HF500 - 7还可以在无需任何辅助绕组的情况下实现自供电，以节省物料清单成本。 HF500 - 7采用SOIC8 - 7B封装。

商品特性

700V/12Ω集成MOSFET
固定频率电流模式控制
带内置斜率补偿的操作
轻负载时频率折返至fOSC(min)
用于低待机功耗的突发模式
用于降低电磁干扰特性的频率抖动
过功率补偿
内部高压电流源
无需辅助绕组的自供电
带迟滞的VCC欠压锁定（UVLO）
可编程输入欠压关闭和过压保护（OVP）
带可编程延迟的过载保护（OLP）
TIMER上的锁存关闭保护
热关断（带迟滞自动重启）
短路保护（SCP）
可编程软启动（SS）
采用SOIC8 - 7B封装

应用领域

家用电器电源
待机和辅助电源适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12.5V~24V
	开关频率	65kHz
	输出电流	-
	耗散功率(Pd)	1.5W
	最大占空比	-
