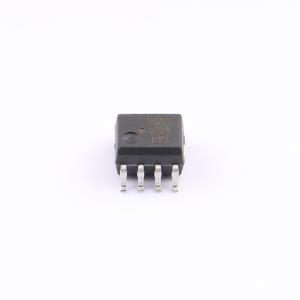

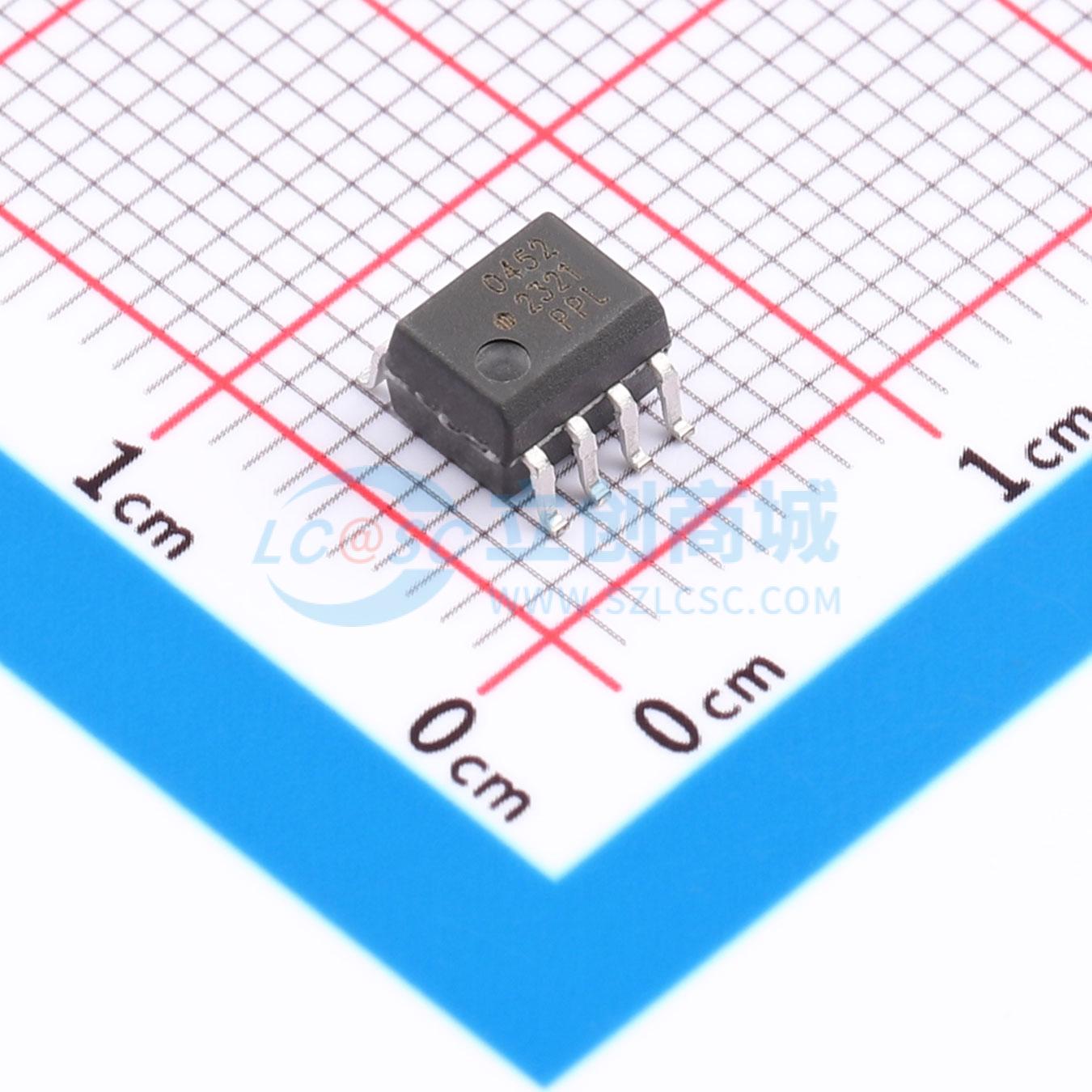

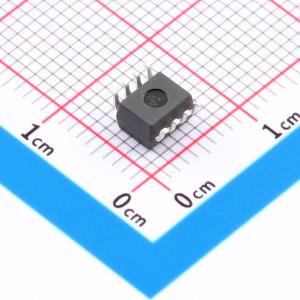

HCPL-0452-000E

单通道高速光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HCPL-0452-000E
商品编号: C17297776
商品封装: SO-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	-
	下降时间	-
	工作温度	0℃~+70℃
	电流传输比(CTR)最小值	15%
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	-
	正向电流(If)	25mA
	功能特性	集电极开路输出

商品概述

这些二极管 - 晶体管光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过减小基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了多达一百倍。这些单通道光耦合器有 8 引脚 DIP、SO - 8 和宽体封装配置。HCPL - 4502/4503 和 HCNW4502/4503 专为高速 TTL/TTL 应用而设计。通过输入发光二极管的标准 16 mA TTL 灌电流将为 1 个 TTL 负载和一个 5.6 kΩ 上拉电阻提供足够的输出电流。这些器件在 IF = 16 mA 时的电流传输比（CTR）最小为 19%。

商品特性

在 VCM = 1500 V 时，最小共模瞬态抗扰度为 15 kV/μs
高速：1 Mb/s
与 TTL 兼容
有 8 引脚 DIP、SO - 8、宽体封装可供选择
集电极开路输出
保证在 0°C 至 70°C 的温度范围内性能稳定
获得安全认证
获得 UL 认证 – 按照 UL1577 标准，1 分钟耐压 3750 Vrms（HCNW 和 020 选项器件为 1 分钟耐压 5000 Vrms）
获得 CSA 认证
获得 IEC/EN/DIN EN 60747 - 5 - 5 认证
HCPL - 4503 #060 的 VIORM 峰值为 630 V
HCNW 器件的 VIORM 峰值为 1414 V
有双通道版本（4534/0534）可供选择

应用领域

高压绝缘
视频信号隔离
电机驱动器中的功率晶体管隔离
线路接收器
开关模式电源中的反馈元件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	-
	输出类型	-
	正向压降(Vf)	1.5V
	输出电流	8mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	-
	输出通道数	1
