NRF21540-DB

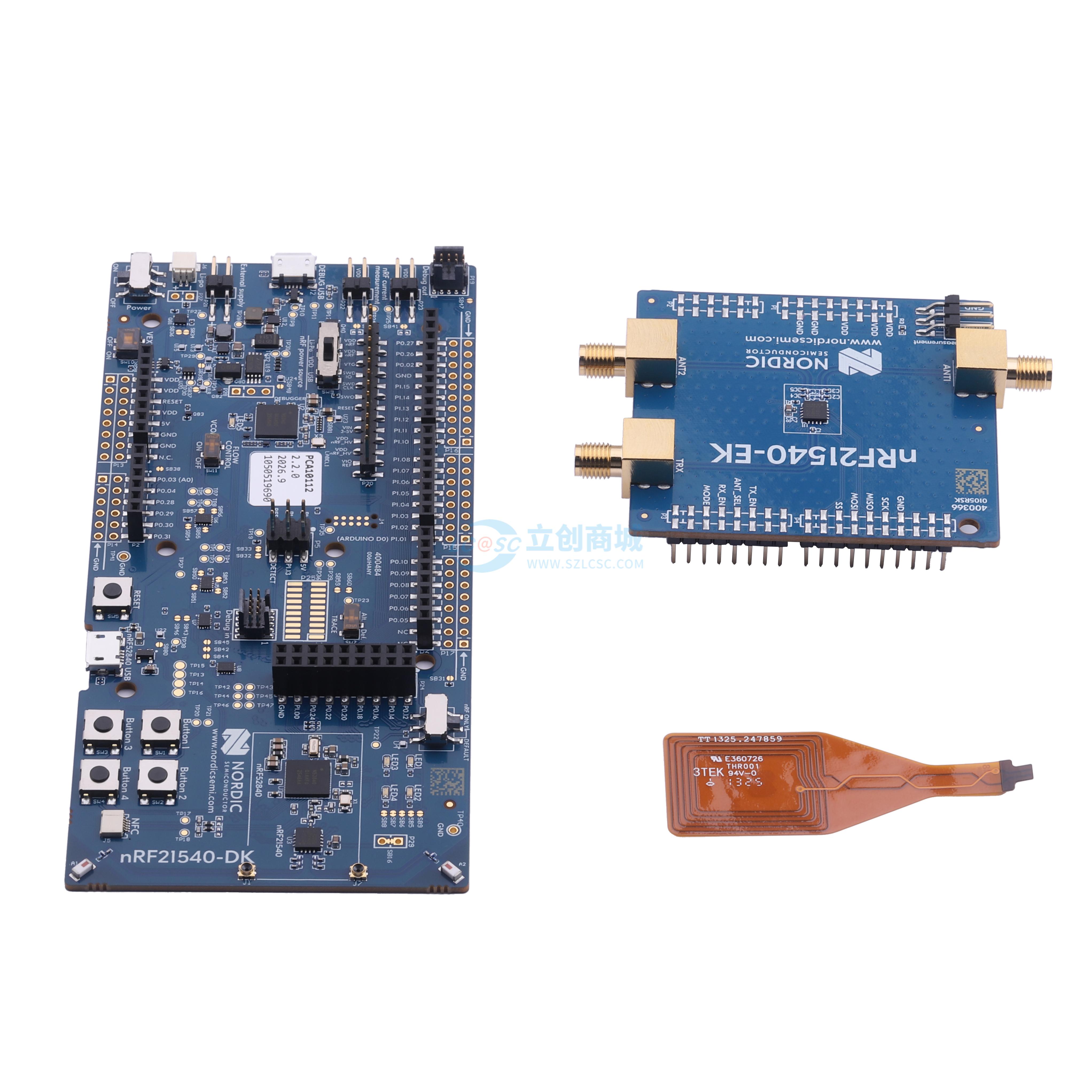

nRF21540 DB开发套件包含适用于2.4 GHz范围扩展的nRF21540射频前端模块（FEM）。该套件由nRF21540开发套件（DK）和nRF21540评估套件（EK）组成。nRF21540 DK是开发需要范围扩展功能或链路预算改进产品的理想工具，nRF21540 EK可通过SMA连接器连接到实验室设备以监测射频FEM的性能。nRF21540 RF FEM包含功率放大器（PA）和低噪声放大器（LNA），可增加链路预算、提高连接稳定性和/或扩展Nordic的nRF52和nRF53系列SoC及其他设备的范围。其TX功率可动态调整，输出功率可小幅度设置。nRF Connect SDK为nRF21540 RF FEM提供软件开发支持，也支持nRF52、nRF53和nRF91系列的开发。

• nRF21540 DK：适用于nRF21540 RF FEM的多功能开发套件，具有2×2.4 GHz天线用于天线分集，2×SWF射频端口用于直接射频测量，Segger J-Link OB编程器/调试器，通过USB接口供电和编程/调试，直接连接nRF52840 SoC的USB接口，NFC-A标签天线连接器，兼容Arduino Uno Rev3，4个用户可编程按钮和4个LED，1.7 - 5.5 V电源可来自USB、外部锂聚合物电池或外部电源，有测量功耗的引脚，nRF52840 SoC支持蓝牙低功耗（LE）、Thread和Zigbee（802.15.4）以及2.4 GHz专有协议，配备带浮点单元的Arm® Cortex™ - M4和Arm® CryptoCell - 310加密加速器
• nRF21540 EK：适用于nRF21540 RF FEM的多功能评估套件，可与nRF52和nRF53系列DK以及其他设备配合使用，有用于天线或实验室设备的ANT1和ANT2端口（SMA），用于连接无线电或实验室设备的TRX端口（SMA），有测量功耗的引脚，兼容Arduino Uno Rev3
• nRF21540 FEM：输出功率可小幅度调节，最高可达+21 dBm，13 dB RX增益，噪声系数2.7 dB，支持蓝牙LE、蓝牙Mesh、Thread和Zigbee（802.15.4）以及2.4 GHz专有协议，可通过I/O、SPI或两者结合进行TX增益控制，扩展工作温度达105℃，与nRF52或nRF53系列SoC结合时，范围扩展6.3 - 10倍，RX灵敏度为 - 100 dBm（蓝牙LE，1 Mbps），与nRF52840 SoC结合时，链路预算改善18 dB，理论范围扩展8倍
