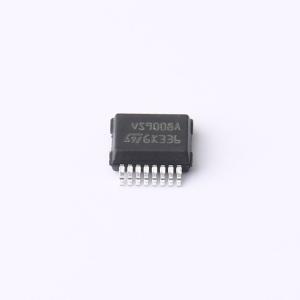

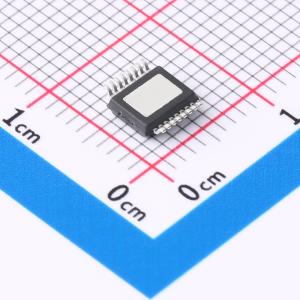

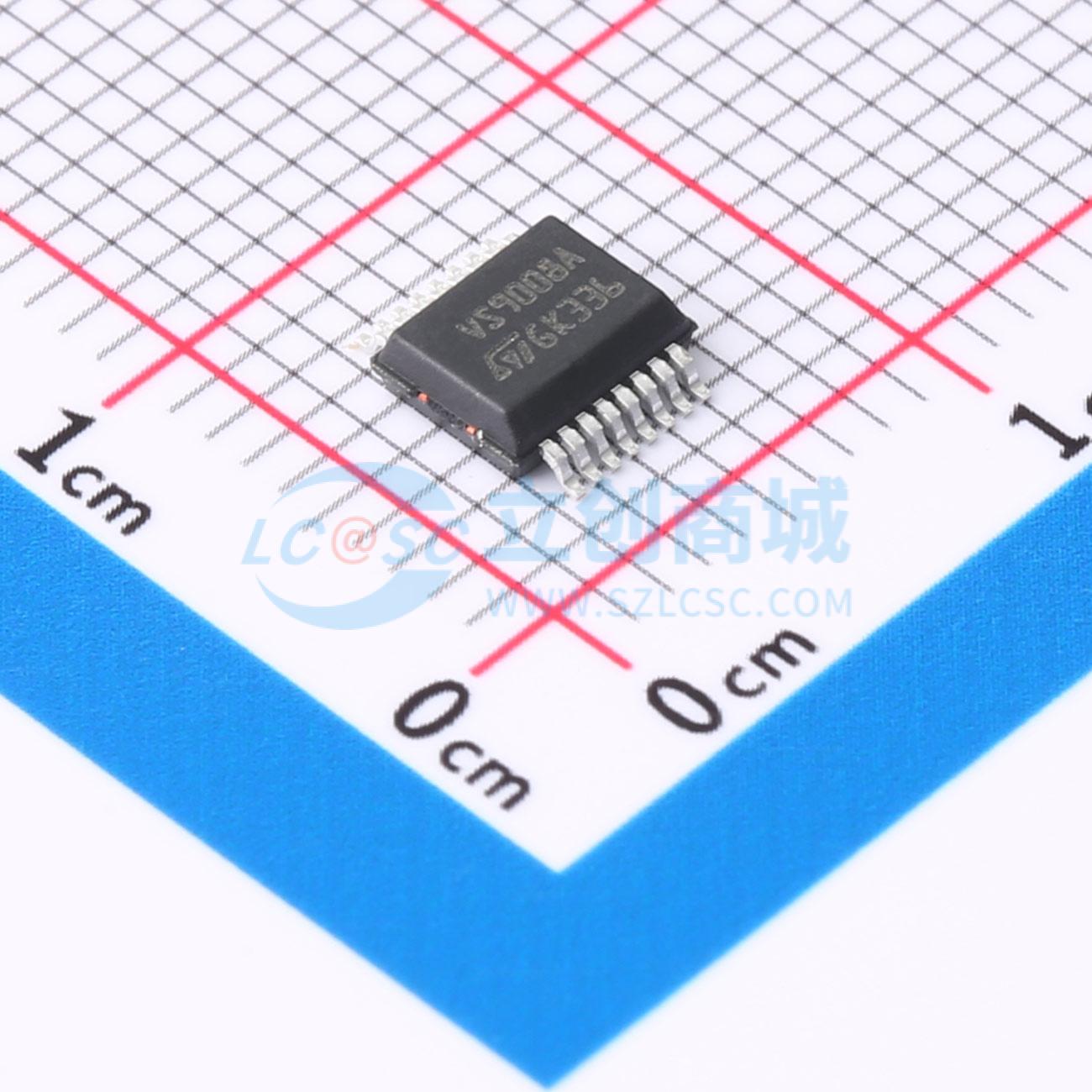

VN9008AJTR

单通道带电流感应模拟反馈的高端驱动器，适用于汽车应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这是一款单通道高端驱动器，采用的VIPower M0 - 9技术制造，采用PowerSSO - 16封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能
品牌名称: ST(意法半导体)
商品型号: VN9008AJTR
商品编号: C17286495
商品封装: PowerSSO-16
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

	属性	参数值
	最大连续电流	81.6A
	导通电阻	8mΩ
	功能特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+150℃

商品概述

VN9008AJ是一款单通道高边驱动器，采用ST专有VIPower M0-9技术制造，封装为PowerSSO-16。该器件设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及可配置锁存的过热关断。FaultRST引脚可在故障情况下解锁输出或禁用锁存功能。专用多功能多路模拟输出引脚提供复杂的诊断功能，包括高精度比例负载电流感应、电源电压反馈和芯片温度感应，此外还能检测过载和对地短路、对VCC短路以及关断状态开路负载。

商品特性

AEC-Q100合格
适用于深度冷启动应用的极低压操作（符合LV124，2013版）
单通道带电流感应模拟反馈的智能高边驱动器
极低待机电流
兼容3V和5V CMOS输出
负载电流的多路模拟反馈，带有高精度比例电流镜
过载和对地短路（功率限制）指示
热关断指示
关断状态开路负载检测（带外部上拉）
输出对VCC短路检测
感应启用/禁用
欠压关断
过压钳位
负载电流限制
快速热瞬态自限制
可配置的过热或功率限制锁存，带有专用故障复位引脚
失地和失VCC保护
通过自开启实现反向电池保护
静电放电保护

应用领域

智能配电、汽车前灯、加热系统、直流电机、继电器替代以及高功率电阻和电感执行器
ADAS系统的保护电源：传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	4V~28V
