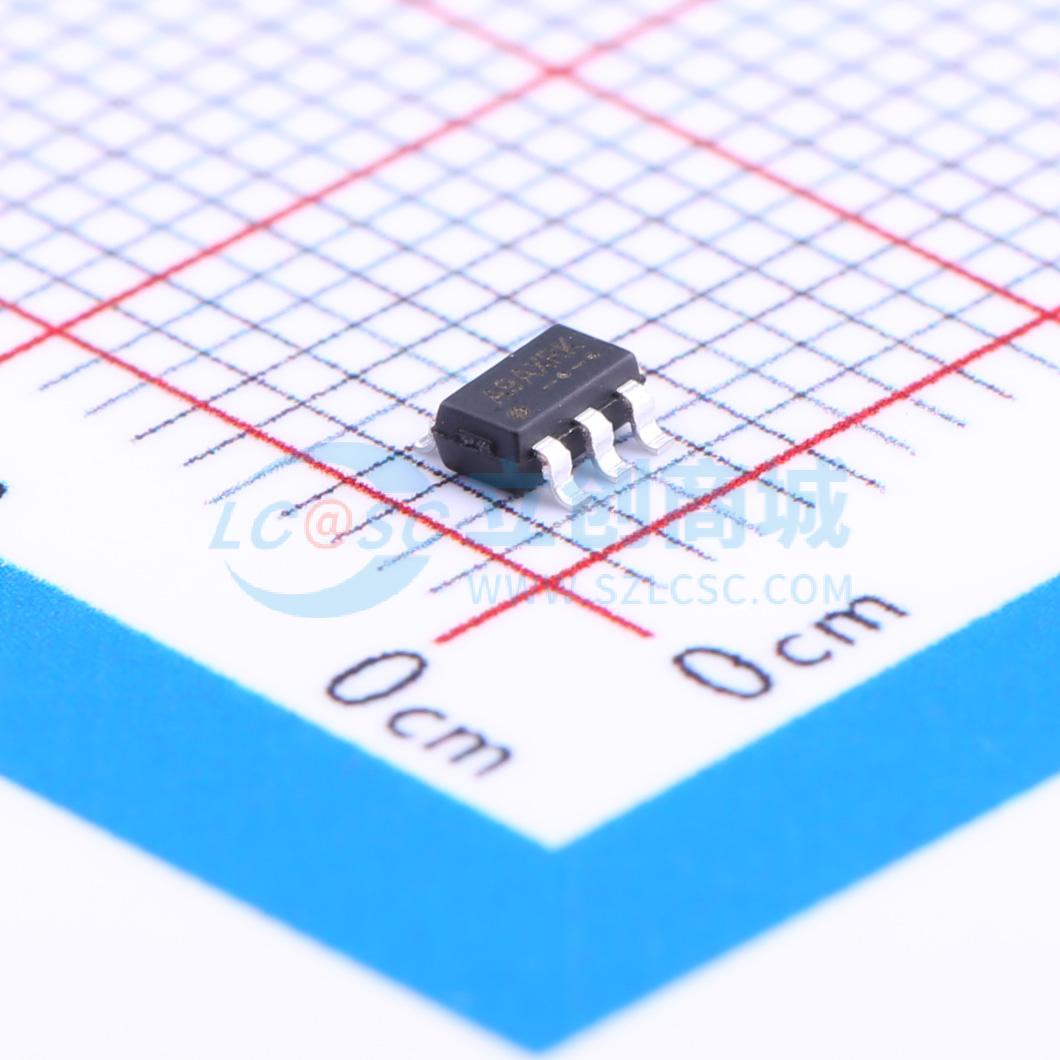

温馨提醒：图片仅供参考，商品以实物为准
FR9885S6CTR
停产 高效同步降压DC/DC转换器
- 描述
- FR9885是一款高效率、内部补偿、恒定频率电流模式控制的同步降压DC/DC转换器。它具有集成的高侧（170mΩ,典型值）和低侧（135mΩ,典型值）功率开关,提供2A负载电流。该转换器支持4.5V至18V的输入电压范围,并可调节输出电压低至0.6V。FR9885具备多种保护功能,包括逐周期电流限制、欠压锁定、短路保护和过温保护。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9885S6CTR
- 商品编号
- C172767
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FR9885是一款同步降压DC/DC转换器，提供4.5V至18V的宽输入电压范围和2A的负载电流能力。在轻载条件下，FR9885可工作在节能模式，以实现高效率并降低功耗。 FR9885的故障保护功能包括逐周期电流限制、欠压锁定（UVLO）和热关断。内部软启动功能可防止开机时的浪涌电流。该器件采用电流模式控制方案，可实现快速瞬态响应。内部补偿功能减少了外部补偿元件，简化了设计过程。在关断模式下，电源电流约为1μA。 FR9885采用SOT - 23 - 6封装，可提供非常紧凑的系统解决方案。
商品特性
- 低RDS(ON)集成功率MOSFET（170mΩ/135mΩ）
- 内部补偿功能
- 宽输入电压范围：4.5V至18V
- 可调输出电压低至0.6V
- 2A输出电流
- 500kHz开关频率
- 内部软启动时间：0.8ms
- 逐周期电流限制
- 打嗝式短路保护
- 带自动恢复功能的过温保护
- 输入欠压锁定
- SOT - 23 - 6封装
应用领域
- 机顶盒（STB）
- LCD显示器、电视
- 分布式电源系统
- 网络、XDSL调制解调器
