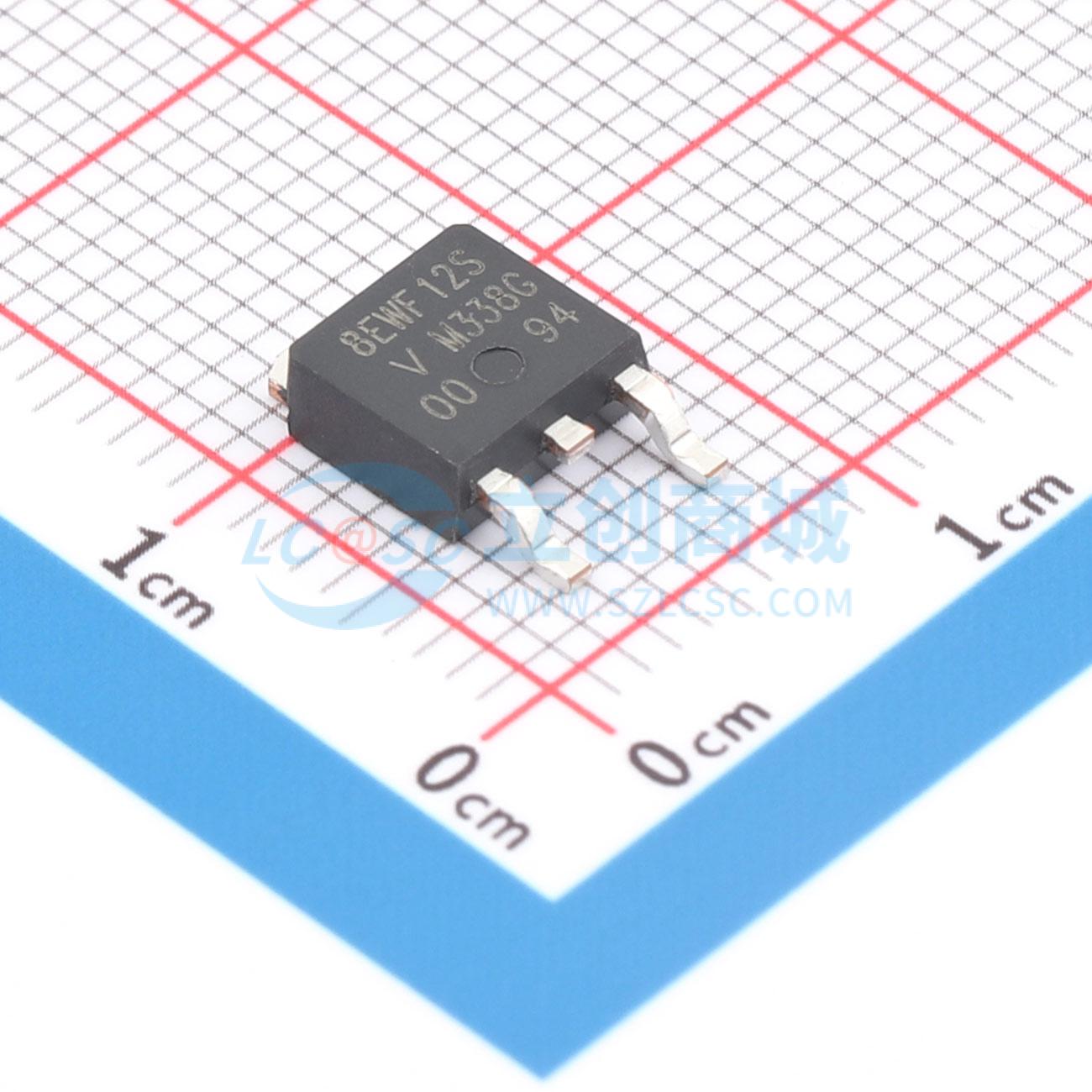

温馨提醒：图片仅供参考，商品以实物为准
VS-8EWF12STR-M3
1.2kV 8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为短反向恢复时间、低正向压降和低漏电流的组合进行了优化。 玻璃钝化确保在最严苛的温度和功率循环条件下稳定可靠运行。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-8EWF12STR-M3
- 商品编号
- C17267682
- 商品封装
- D-PAK(TO-252AA)
- 包装方式
- 编带
- 商品毛重
- 0.458克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 8A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 正向压降(Vf) | 1.3V@8A |
| 属性 | 参数值 | |
|---|---|---|
| 非重复峰值浪涌电流 (Ifsm) | 150A | |
| 反向电流(Ir) | 100uA@1200V | |
| 反向恢复时间(Trr) | 80ns | |
| 工作结温范围 | -40℃~+150℃ |
商品概述
VS-8EWF..S-M3快速软恢复整流器系列针对短反向恢复时间、低正向压降和低漏电流进行了优化。玻璃钝化确保了在最严苛的温度和功率循环条件下的稳定可靠运行。当安装在1平方英寸（650平方毫米）的FR - 4或G - 10材料、4盎司（140微米）铜、热阻40℃/W的PCB上时，有关推荐的焊盘布局和焊接技术，请参考应用笔记#AN - 994。
商品特性
- 玻璃钝化芯片结
- 符合J - STD - 020标准的MSL 1级，LF最高峰值温度260℃
- 材料分类：有关合规定义，请访问www.vishay.com/doc?99912
- 符合RoHS标准
- 无卤
应用领域
- 逆变器、斩波器和转换器中的输出整流和续流二极管
- 需满足严格传导EMI限制的输入整流
