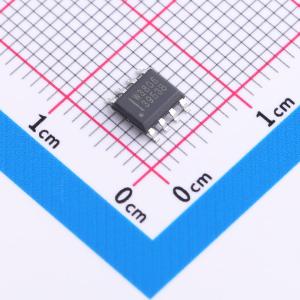

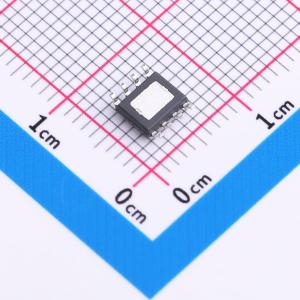

IS32LT3953B-GRLA3-TR

恒流 3A PWM调光降压稳压LED驱动器带故障保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS32LT3953B 是一款 DC-to-DC 开关转换器，集成了 N 沟道 MOSFET，以降压配置运行。该器件可在 4.5V 至 38V 的宽输入电压范围内工作，并为驱动单个 LED 或多个串联 LED 提供高达 3A 的恒流。外部电阻 RISET 用于设置恒定的 LED 输出电流，同时允许自动调整输出电压以适应各种 LED 配置。IS32LT3953B 在开关过程中以固定频率模式运行。有一个外部电阻连接在 VCC 和 TON 引脚之间，用于配置导通时间（开关频率）。开关频率会进行抖动，以进行展频操作，这将使电磁能量扩散到更宽的频率带。该功能有助于优化 EMI 性能。施加到使能 (EN) 引脚的逻辑输入 PWM 信号将调整平均 LED 电流。LED 亮度与 PWM 信号的占空比成正比。通过使用逐周期控制的导通时间方法，实现了真正的平均输出电流操作和快速瞬态响应。IS32LT3953B 采用 SOP-8-EP 封装，并带有裸露焊盘，以增强散热性能。它在 -40°C 至 +125°C 的温度范围内，从 4.5V 到 38V 工作。
品牌名称: ISSI(美国芯成)
商品型号: IS32LT3953B-GRLA3-TR
商品编号: C17267699
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.161918克(g)

商品参数

IS32LT3953B 是一款 DC-to-DC 开关转换器，集成了 N 沟道 MOSFET，以降压配置运行。该器件可在 4.5V 至 38V 的宽输入电压范围内工作，并为驱动单个 LED 或多个串联 LED 提供高达 3A 的恒流。

外部电阻 RISET 用于设置恒定的 LED 输出电流，同时允许自动调整输出电压以适应各种 LED 配置。

IS32LT3953B 在开关过程中以固定频率模式运行。有一个外部电阻连接在 VCC 和 TON 引脚之间，用于配置导通时间（开关频率）。开关频率会进行抖动，以进行展频操作，这将使电磁能量扩散到更宽的频率带。该功能有助于优化 EMI 性能。

施加到使能 (EN) 引脚的逻辑输入 PWM 信号将调整平均 LED 电流。LED 亮度与 PWM 信号的占空比成正比。

通过使用逐周期控制的导通时间方法，实现了真正的平均输出电流操作和快速瞬态响应。

IS32LT3953B 采用 SOP-8-EP 封装，并带有裸露焊盘，以增强散热性能。它在 -40°C 至 +125°C 的温度范围内，从 4.5V 到 38V 工作。

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘
