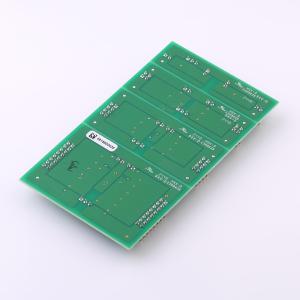

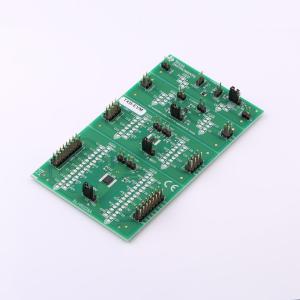

TXB-EVM

本用户指南介绍了TXB-EVM评估模块（EVM）的特性、操作和使用方法。本文件包含完整的印刷电路板布局、原理图和材料清单。TXS和TXB自动双向电压转换器设计用于1.2V至5.5V驱动器之间的接口。TXS转换设备专门用于开漏应用，如I²C、单总线和MMC卡接口，而TXB转换设备适用于高阻抗推挽驱动器接口。该评估模块支持对TXB系列的1位、2位、4位和8位设备进行可定制评估。

• TXB系列使用两个独立的可配置电源轨VCCA和VCCB，A端口跟踪VCCA电源，B端口跟踪VCCB电源。这些设备针对使用IOFF的部分掉电应用进行了全面规范。IOFF电路（SCEA026）可禁用输出，防止设备掉电时电流反向流动造成损坏。VCC隔离特性确保如果任一VCC电源掉电（0V），则I/O端口处于高阻抗状态。
• 自动双向转换器的特点是驱动能力较弱，允许在方向改变时，设备输出被外部驱动器覆盖，无需单独的DIR控制引脚。TXB设备采用缓冲I/O架构，适用于轻负载推挽应用。在边缘转换期间，单触发（O.S）电路激活并降低有效输出阻抗。转换完成后，4kΩ的弱缓冲器驱动输出。在直流状态下，仅串联电阻驱动输出，从而允许端口被外部覆盖。因此，外部上拉或下拉电阻值必须大于50kΩ，以避免影响VOH或VOL。
