温馨提醒：图片仅供参考，商品以实物为准

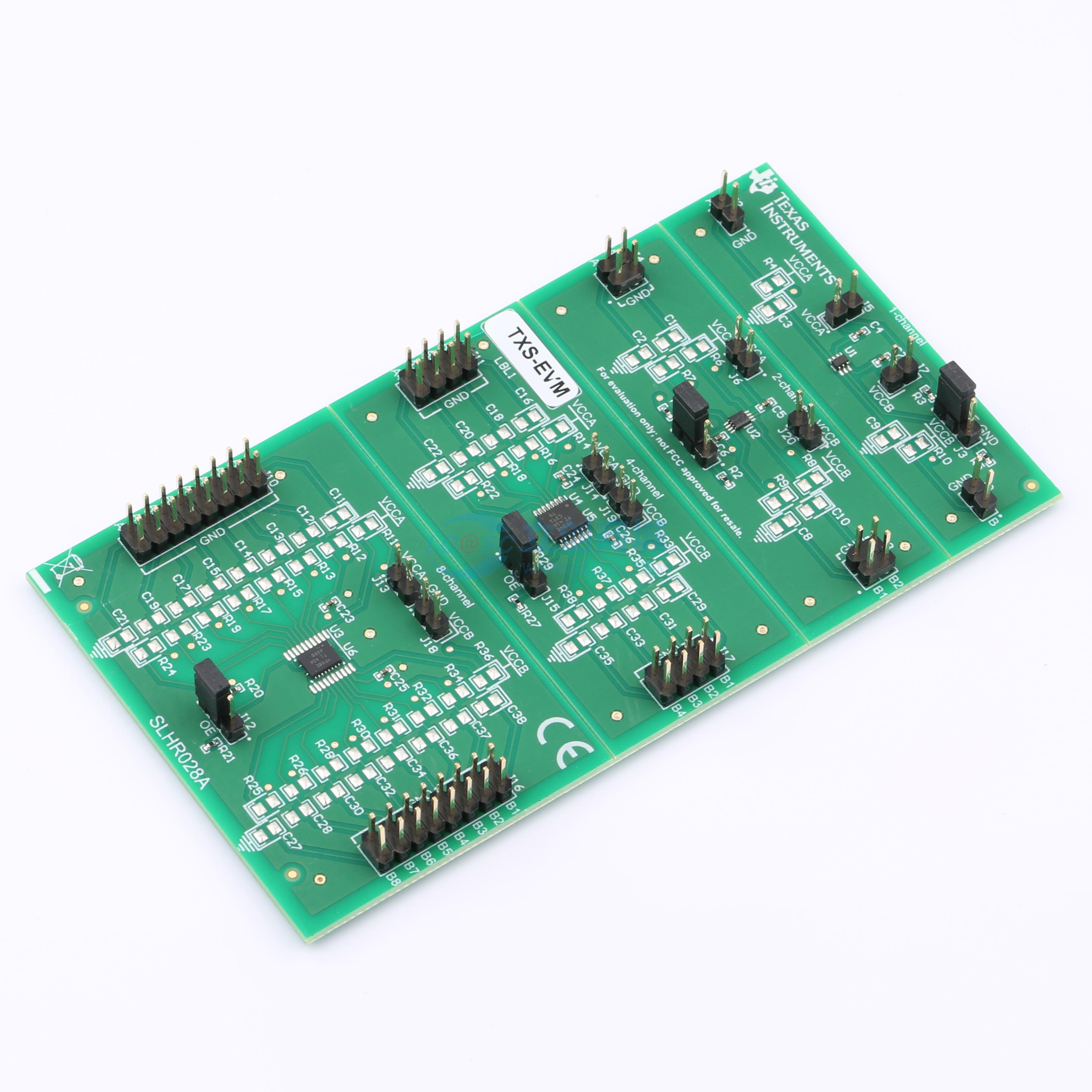

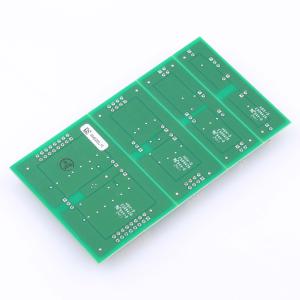

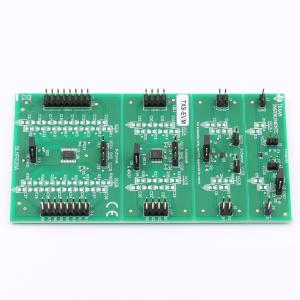

TXS-EVM
TXS-EVM评估模块的特性、操作和使用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 自动双向电压转换器用于1.2V至5.5V驱动器之间的接口。TXB转换设备适用于高阻抗推挽驱动器接口，而TXS转换设备专门用于开漏应用，如120、单总线和MMC卡接口。此评估模块支持对TXS系列的1位、2位、4位和8位设备进行可定制评估。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXS-EVM
- 商品编号
- C17251696
- 包装方式
- 盒装
- 商品毛重
- 37.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 | |
| 类型 | 接口 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
本用户指南介绍了 TXS-EVM 评估模块（EVM）的特性、操作和使用方法。文档中包含完整的印刷电路板布局、原理图和物料清单。TXS 和 TXB 自动双向电压转换器设计用于 1.2 V 至 5.5 V 驱动器之间的接口。TXB 转换设备适用于高阻抗推挽驱动器接口，而 TXS 转换设备则专门用于开漏应用，如 I²C、单总线和 MMC 卡接口。该评估模块支持对 TXS 系列的一位、两位、四位和八位设备进行可定制评估。
商品特性
- TXS 系列使用两个独立的可配置电源轨 VCCA 和 VCCB，A 端口跟踪 VCCA 电源，B 端口跟踪 VCCB 电源。这些设备针对使用 IOFF 的部分掉电应用进行了全面规定。IOFF 电路（SCEA026）可禁用输出，防止设备掉电时电流回流造成损坏。VCC 隔离功能确保如果任一 VCC 电源掉电（0V），I/O 端口处于高阻抗状态。
- TXS 系列采用相同的架构和单稳态电路，实现更快的逻辑电平转换。除单稳态电路外，TXS 具有“弱缓冲”I/O 结构，可实现低速开漏兼容性和高达 100 Mbps 的高速推挽操作。TXS0101、TXS0102 和 TXS0104E 设备在 I/O 端口上有一个固定的 10 kΩ 上拉电阻。TXS0108E 具有智能上拉电阻，当输出驱动高电平时为 4 kΩ，驱动低电平时为 40 kΩ。
