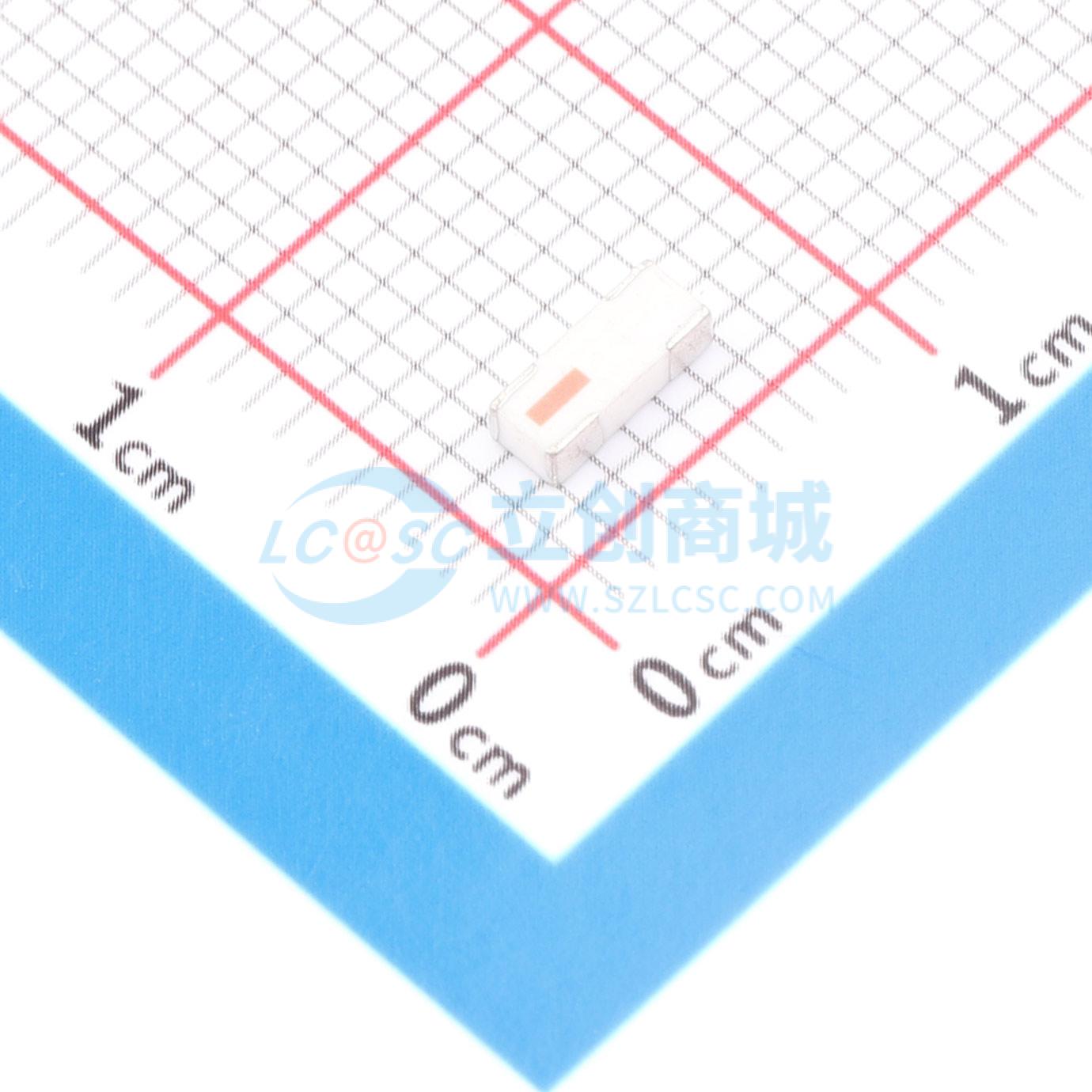

2450AT42E010B001E

2.4 GHz SMD 金属上方低剖面微型芯片天线

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2.4 GHz SMD天线，适用于金属上方安装，低剖面设计
品牌名称: JOHANSON(约翰逊)
商品型号: 2450AT42E010B001E
商品编号: C17243480
包装方式: 编带
商品毛重: 0.148726克(g)

商品参数

商品概述

这款2.4 GHz SMD、金属上方、低剖面迷你芯片天线（产品编号2450AT42E010B）通常在正下方需要有金属层才能正常工作，但可能存在例外情况。该天线专为小型纽扣电池、可穿戴设备、物联网、2.4 BLE、802.11、ISM、Zigbee等近距离网络应用而设计，适用于金属或电池/显示屏覆盖整个PCB长度或侧面，且天线正下方必须有金属层，没有常规天线金属间隙空间的场景。评估板1和2用于展示不同基板厚度下可实现的性能差异。

应用领域

小型纽扣电池设备、可穿戴设备、物联网、2.4 BLE、802.11

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	天线类型	贴片天线
	中心频率	2.4GHz
	带宽	80MHz
	增益	-1dBi
	阻抗	50Ω

	属性	参数值
	功率	2W
	驻波比	2.7
	工作温度	-40℃~+85℃
	长度	5mm
	宽度	2mm
	高度	1.5mm
