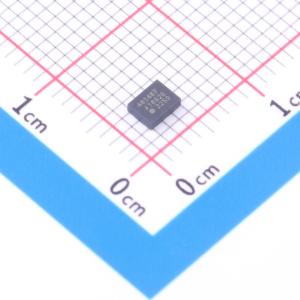

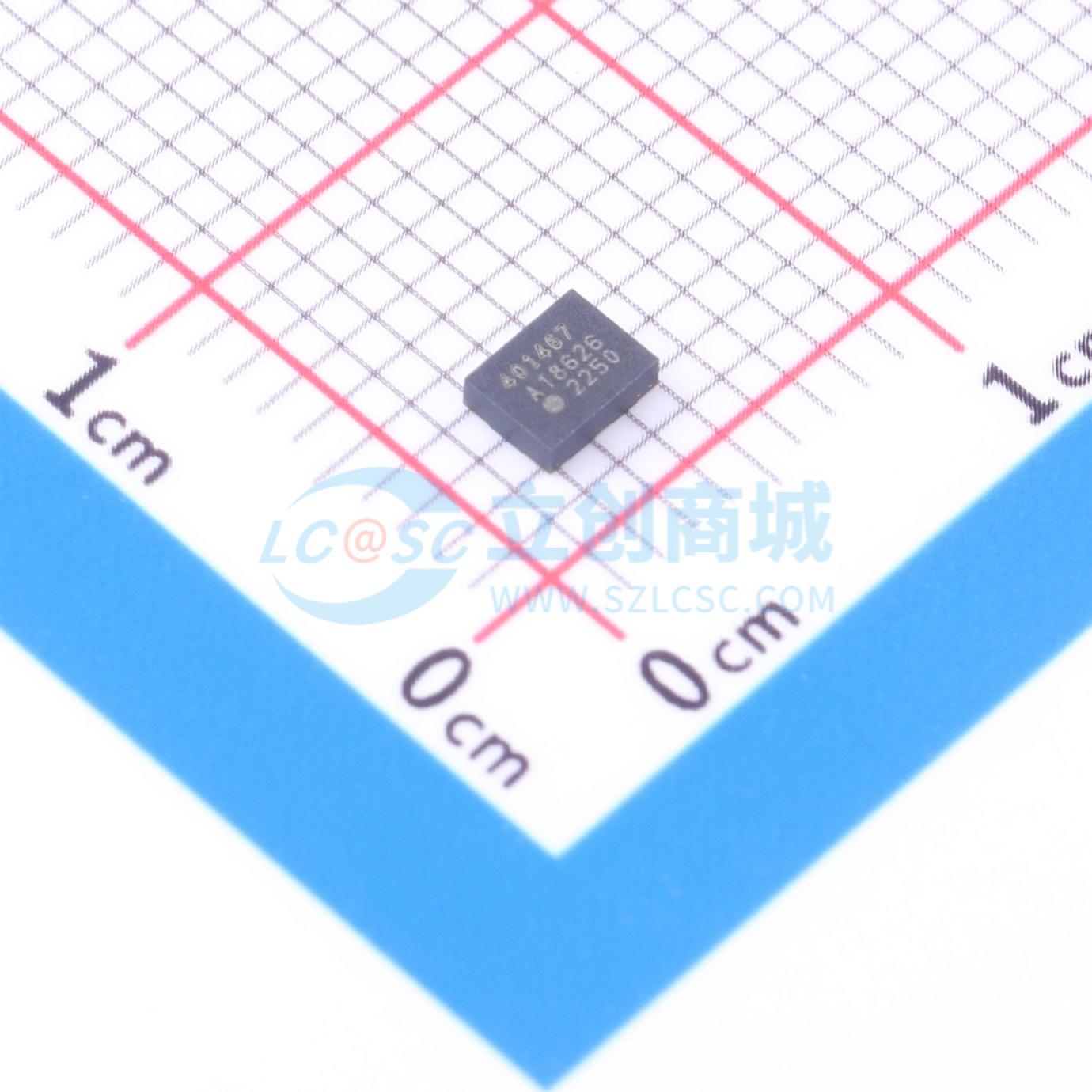

514BCA000159CAG

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SKYWORKS
商品型号: 514BCA000159CAG
商品编号: C17238633
商品封装: SMD3225-6P
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

Si514 用户可编程 I2C XO 利用 Skyworks Solutions 的先进 PLL 技术，提供从 100 kHz 到 250 MHz 的任意频率，编程分辨率为 0.026 ppb。Si514 使用单一集成晶体和 Skyworks Solutions 的专有 DSPLL 合成器，通过简单的 I2C 命令生成此范围内的任意频率。超精细调谐分辨率取代了 DAC 和 VCXO，采用全数字 PLL 解决方案，在需要同步或自由运行参考时钟应用中提高了性能。该解决方案提供了优越的电源噪声抑制能力，简化了嘈杂环境中的低抖动时钟生成。晶体 ESR 和 DLD 单独进行生产测试，以保证性能并提高可靠性。

Si514 在工厂配置时支持多种用户规格，包括启动频率、I2C 地址、供电电压、输出格式和稳定性。特定配置在发货时已在工厂预编程，消除了定制频率振荡器相关的长交货时间和一次性工程费用。

商品特性

可编程频率范围从100 kHz到250 MHz
0.026 ppb的频率调谐分辨率
OE、上电和频率切换时的毛刺抑制
低抖动操作
2至4周的交货期
总稳定性包括10年老化
全面的生产测试覆盖，包括晶体ESR和DLD
片上LDO用于电源噪声滤波
3.3 V、2.5 V或1.8 V工作电压
差分（LVPECL、LVDS、HCSL）或CMOS输出选项
可选集成1:2 CMOS扇出缓冲器
行业标准5x7 mm、3.2x5 mm和2.5x3.2 mm封装
-40至85 ℃工作温度范围
全数字PLL
DAC+ VCXO替代方案
SONET/SDH/OTN
3G-SDI/HD-SDI/SDI
数据通信
工业自动化
FPGA/ASIC时钟生成
FPGA同步

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数控振荡器(DCO)
	频率	148.5MHz
	频率稳定度(全温)	±20ppm
	工作电压	3.3V

	属性	参数值
	工作电流	23mA
	输出模式	LVDS
	工作温度	-40℃~+85℃
