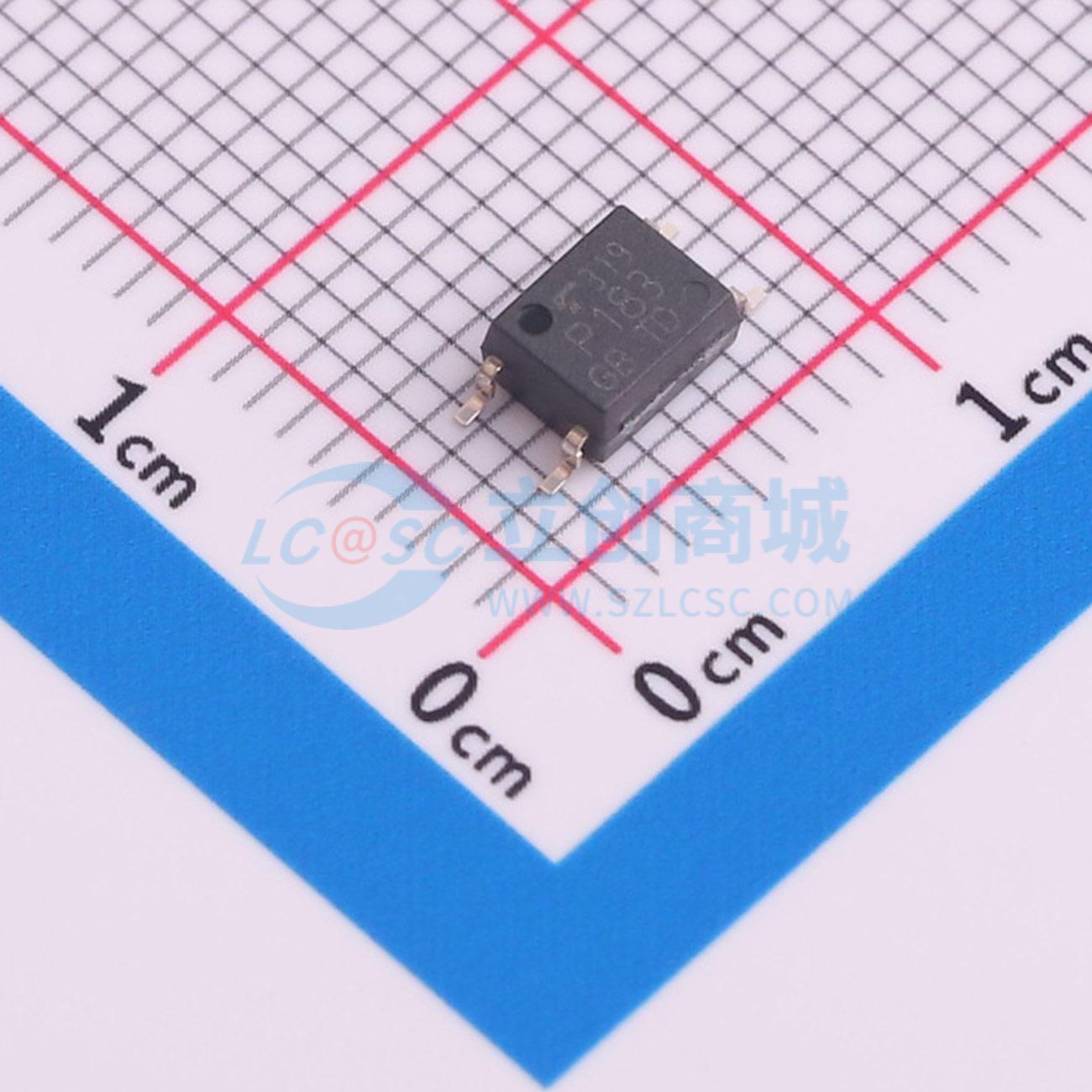

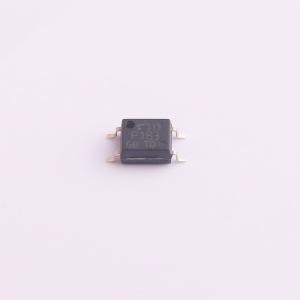

温馨提醒：图片仅供参考，商品以实物为准
TLP183(GB,E
光电耦合器，红外LED与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP183是一款低输入型光电晶体管耦合器，采用SO6封装，由与红外LED光耦合的光电晶体管组成。TLP183保证了高隔离电压（3750 Vrms）和宽工作温度范围（Ta = -55至125 °C）。与DIP封装相比，TLP183体积更小，适用于可编程控制器等高密度表面贴装应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP183(GB,E
- 商品编号
- C17218425
- 商品封装
- SOIC-4-175mil
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | - | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
应用领域
- 办公设备
- 可编程逻辑控制器 (PLCs)
- 交流适配器
- I/O 接口板
