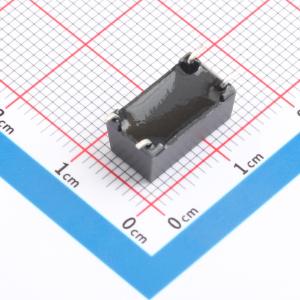

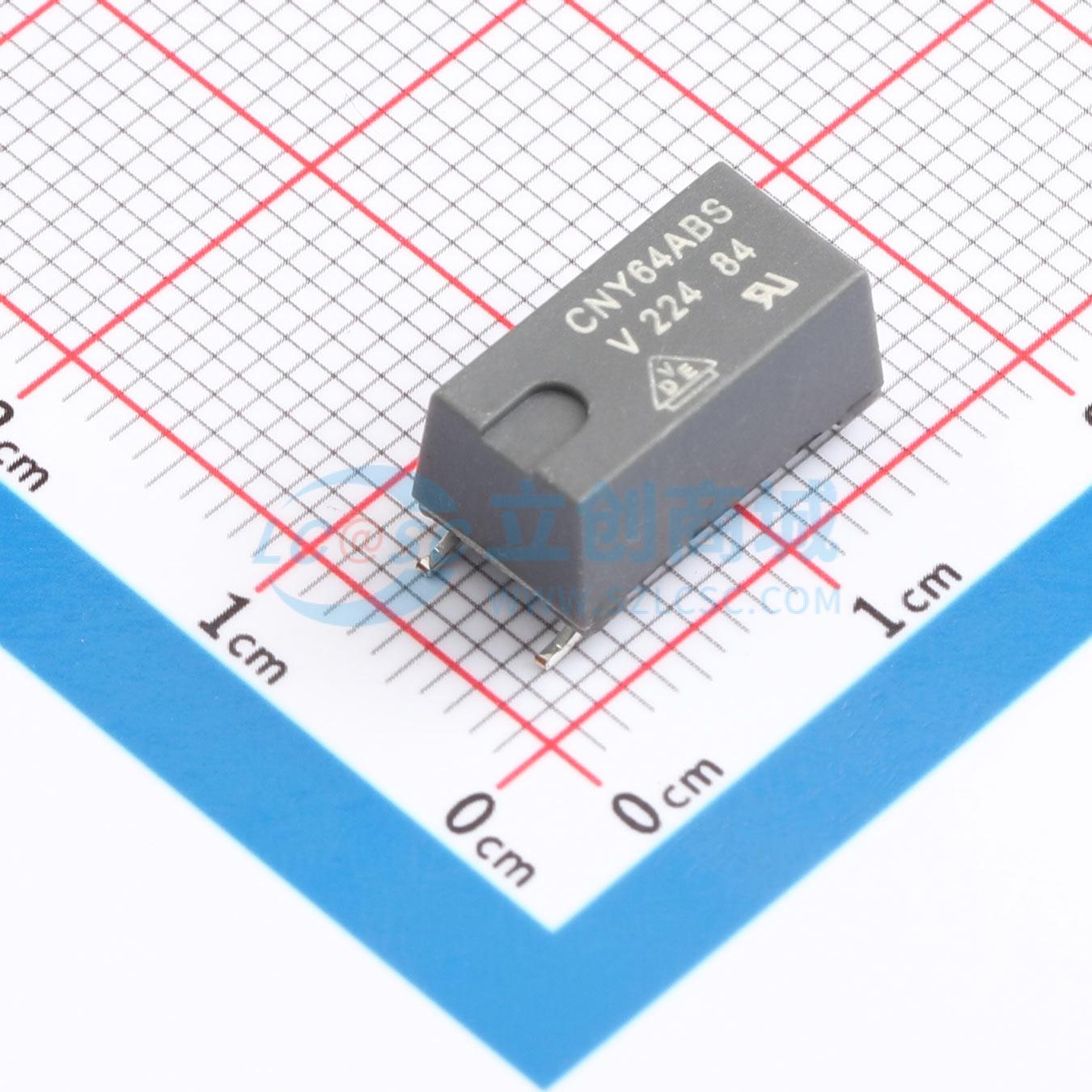

CNY64ABST
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.32V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 8.2kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 32V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2.4us | |
| 下降时间 | 2.7us | |
| 工作温度 | -55℃~+85℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 240% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 75mA |
商品概述
CNY6XST 是高隔离电压的贴片式光耦合器，由一个光电晶体管和一个砷化镓红外发光二极管通过光学方式耦合而成，采用 4 引脚塑料封装。 单个元件彼此相对安装，输入和输出之间的距离大于 3 mm，可满足最高安全要求。
商品特性
- 额定重复峰值电压（重复性）VIORM = 1500 Vpeak
- 绝缘厚度 ≥3 mm
- 根据 VDE 0303 / IEC 60112 相比漏电起痕指数，耐漏电起痕性能：CTl ≥475
- 湿度敏感度等级 MSL4 - 遵循规定的存储和焊接要求
- 符合 RoHS 标准，无卤环保（5 - 2008）
应用领域
- 太阳能和风能诊断、监测及通信设备
- 焊接设备
- 高压电机
- 开关电源
- 线路接收器
- 计算机外设接口
- 微处理器系统接口
- 根据 II 类安全标准（加强隔离）设计的防触电安全保护隔离电路：
- 适用于电源电压 ≤300 V 的 I 至 IV 类应用
- 适用于电源电压 ≤600 V 的 I 至 IV 类应用
- 根据 DIN EN 60747 - 5 - 5（VDE 0884 - 5），适用于电源电压 ≤1000 V 的 I 至 III 类应用
