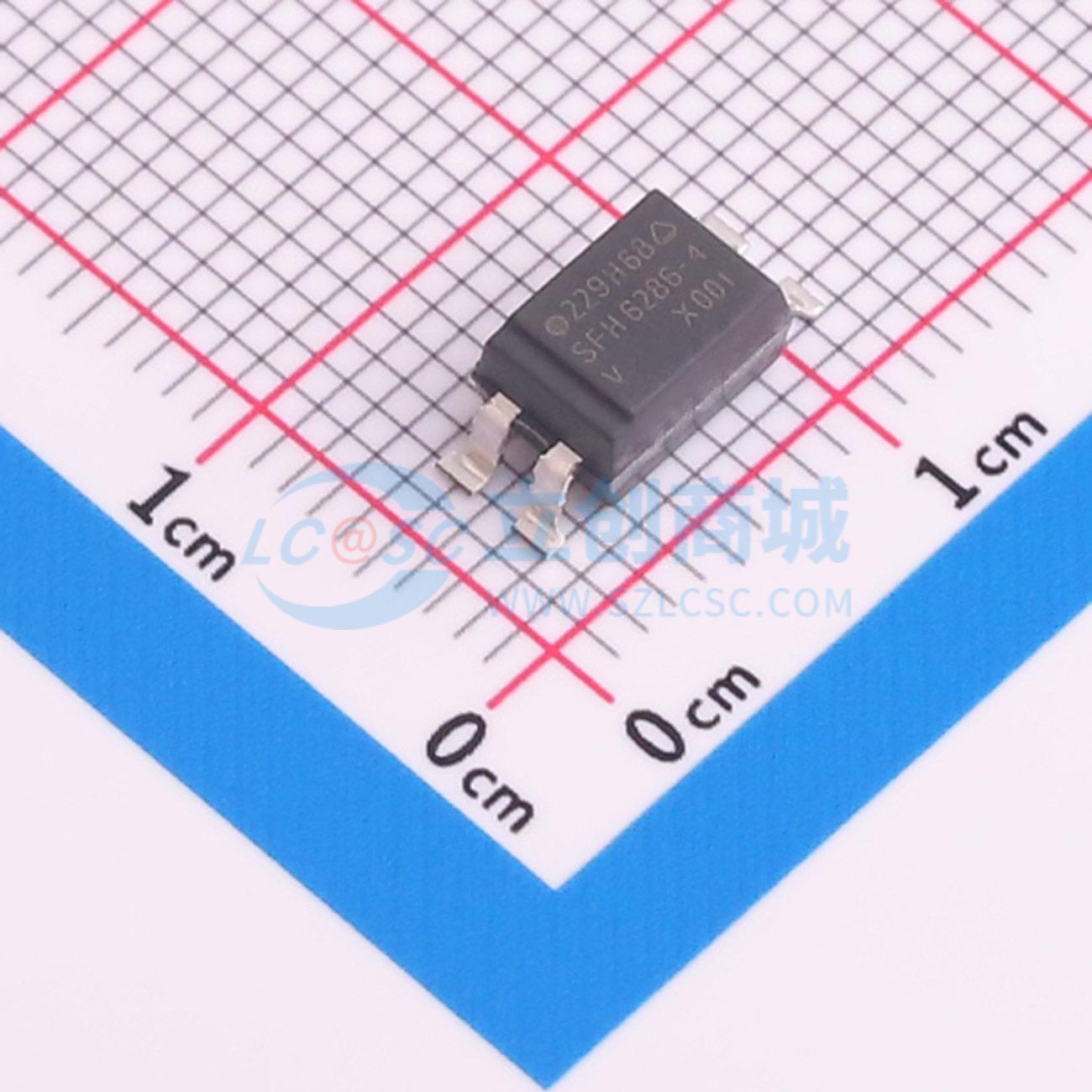

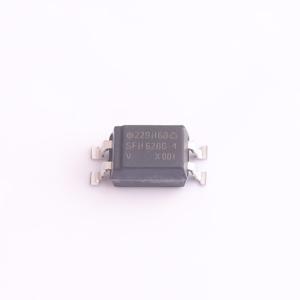

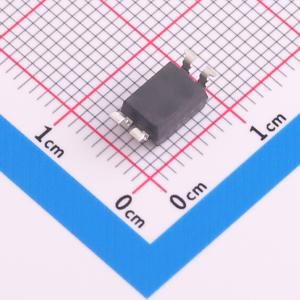

SFH6286-4X001T

光电耦合器，光电晶体管输出，交流输入，低输入电流

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SFH628A（DIP）和 SFH6286（SMD）具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器配有一个砷化镓（GaAs）红外发光二极管，该二极管与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP - 4 或 SMD 封装中。这些耦合器件用于两个电气隔离电路之间的信号传输
品牌名称: VISHAY(威世)
商品型号: SFH6286-4X001T
商品编号: C17211847
商品封装: SMD-4P
包装方式: 管装
商品毛重: 0.492424克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.1V
	输出电流	50mA
	隔离电压(Vrms)	4.42kV
	直流反向耐压(Vr)	-
	负载电压	55V
	输出通道数	1

	属性	参数值
	集射极饱和电压(VCE(sat))	250mV@1mA,1.25mA
	上升时间(tr)	3.5us
	下降时间	5us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	160%
	电流传输比(CTR)最大值/饱和值	500%
	正向电流(If)	50mA
	功能特性	-

商品概述

SFH628A（DIP）和 SFH6286（SMD）具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用 GaAs 红外发光二极管，与硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP - 4 或 SMD 封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。耦合器引脚间距为 2.54 mm，可端部堆叠。选择选项 6 时，爬电距离和电气间隙大于 8 mm。此版本符合 IEC 60950（DIN VDE 0805）标准，在 400 VRMS 或直流工作电压下具备加强绝缘性能。

商品特性

高共模干扰抗扰度
隔离额定电压 4420 VRMS，无铅
低耦合电容 e3
正向电流不同时，CTR 线性度良好，符合 RoHS 标准
CTR 衰减小
集电极 - 发射极电压高，VCEO = 55 V

应用领域

电信
工业控制
电池供电设备
办公设备
