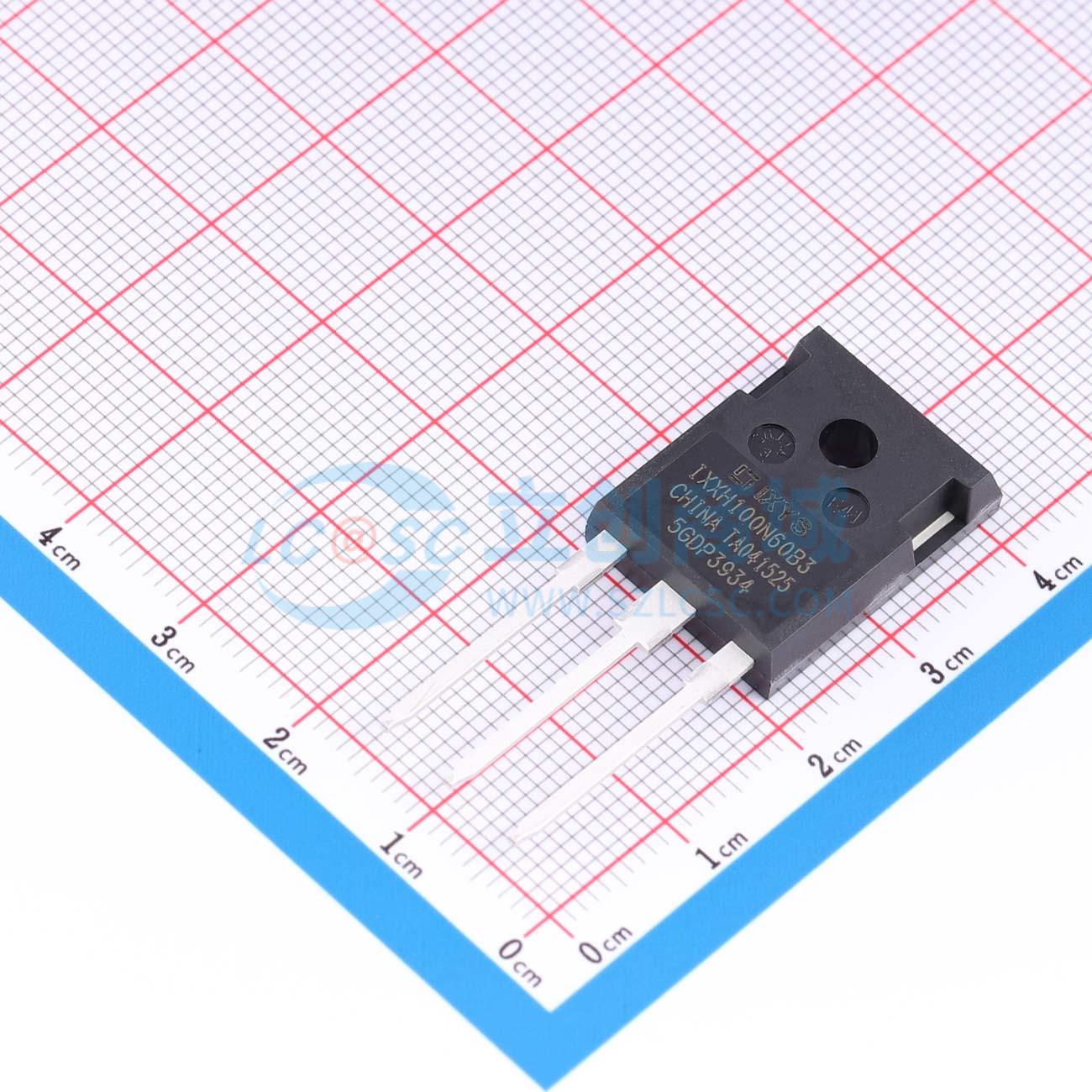

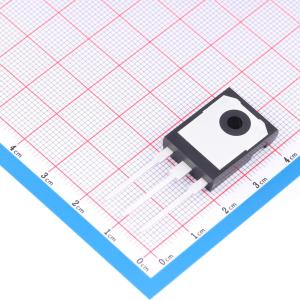

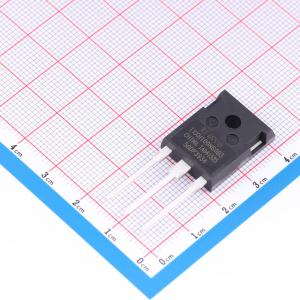

温馨提醒：图片仅供参考，商品以实物为准
IXXH100N60B3
IXXH100N60B3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXXH100N60B3
- 商品编号
- C17197737
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 8.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 830W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 220A | |
| 栅极阈值电压(Vge(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 143nC | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 120ns | |
| 导通损耗(Eon) | 1.9mJ | |
| 关断损耗(Eoff) | 2mJ | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
适用于10 - 30kHz开关频率的极轻穿通型IGBT
商品特性
- 针对10 - 30kHz开关频率的方形反向偏置安全工作区（RBSOA）进行优化
- 雪崩额定
- 具备短路能力
- 高电流处理能力
- 国际标准封装
- 高功率密度
- 低栅极驱动要求
应用领域
- 功率逆变器
- 不间断电源（UPS）
- 电机驱动器
- 开关电源（SMPS）
- 功率因数校正（PFC）电路
- 电池充电器
- 焊接机
- 灯镇流器
