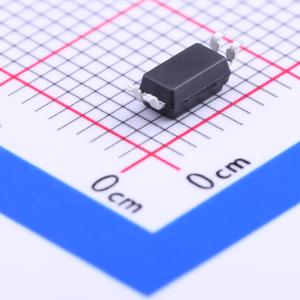

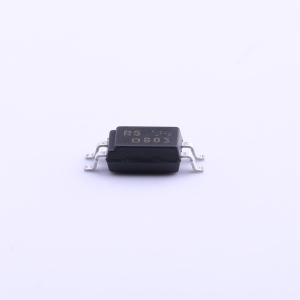

温馨提醒：图片仅供参考，商品以实物为准
PS2805-1-F3-A
N档 AC,DC输入 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2805-1 和 PS2805-4 是光耦合隔离器，在用于高密度应用的塑料 SSOP 封装中集成了砷化镓（GaAs）发光二极管和 NPN 硅光电晶体管。该封装具有屏蔽作用，可阻隔环境光。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2805-1-F3-A
- 商品编号
- C171801
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
PS2805-1和PS2805-4是光耦合隔离器，在用于高密度应用的塑料SSOP封装中包含GaAs发光二极管和NPN硅光电晶体管。 该封装具有屏蔽作用，可阻隔环境光。
商品特性
- 高隔离电压（BV = 2500 Vr.m.s.）
- 小型薄型封装（4、16引脚SSOP，引脚间距1.27 mm）
- 高集电极 - 发射极电压ΔVCEO = 80ΔV⊥
- 交流输入响应
- 高速开关 典型tr = 3 μs，典型tf = 5 μs
- 无铅产品
- 安全标准获UL认证：编号E72422
- 获BSI认证（BS EN 60065、BS EN 60950）
- 获CSA认证：编号CA 101391（CA5A、CAN/CSA - C22.2 60065、60950）
- 获DIN EN 60747 - 5 - 5（VDE 0884 - 5）认证（可选）
应用领域
- 可编程逻辑控制器
- 测量仪器
- 混合集成电路
