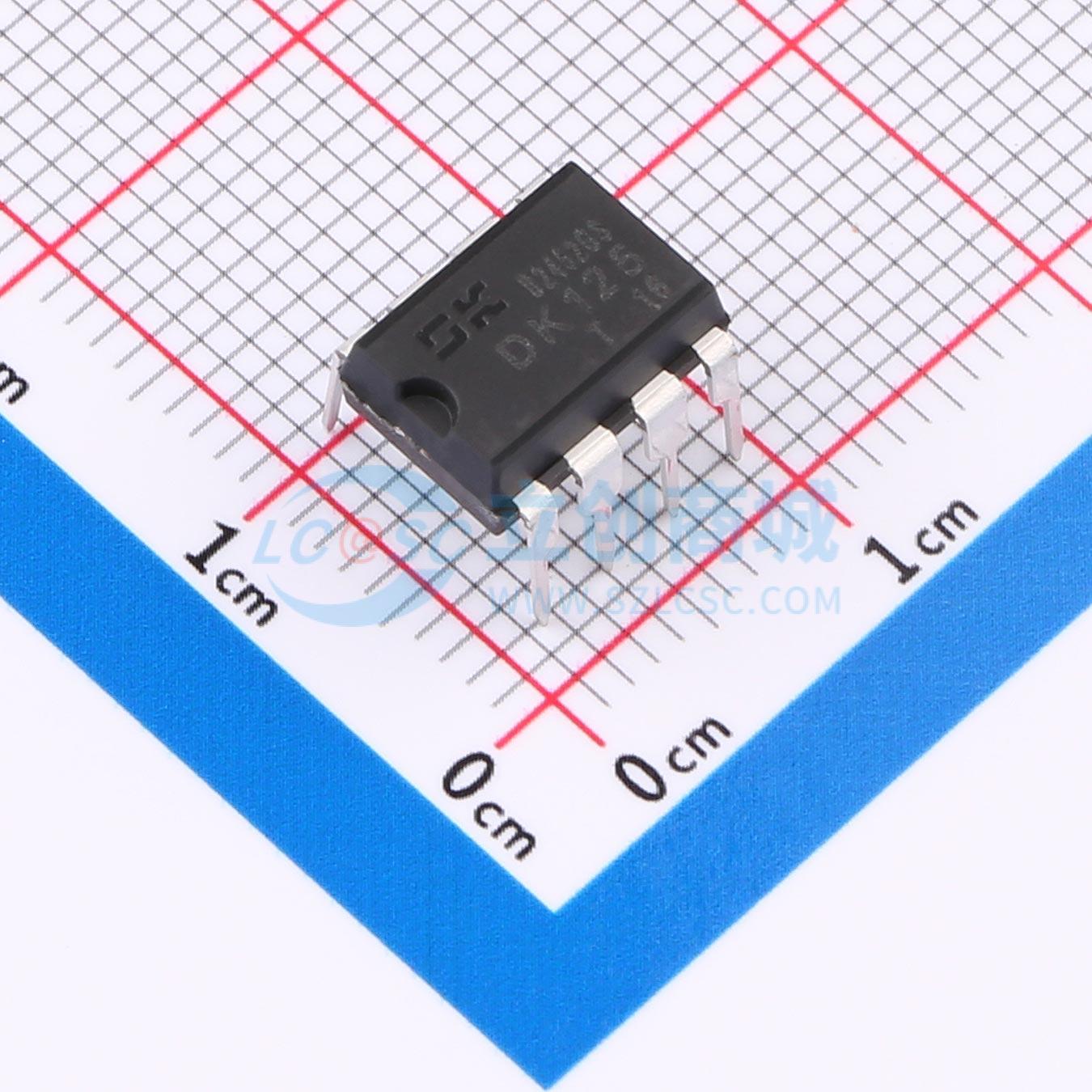

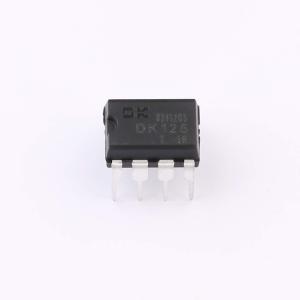

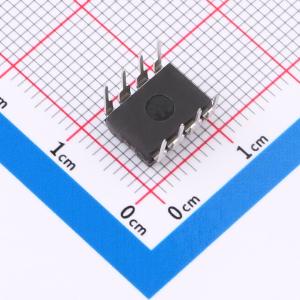

DK125
24W交直流转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DK125是次级反馈反激式AC-DC离线式开关电源控制芯片。芯片采用高集成度的CMOS电路设计，具有输出短路、次级开路、过温、过压等保护功能。芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK125
- 商品编号
- C171868
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.5V~4.9V | |
| 开关频率 | 61kHz~69kHz | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -25℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
DK125是次级反馈反激式AC-DC离线式开关电源控制芯片。芯片采用高集成度的CMOS电路设计，具有输出短路、次级开路、过温、过压等保护功能。芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。
商品特性
- 全电压输入90V—265V
- 内置700V高压功率管
- 内部集成了高压恒流启动电路，无需外部启动电阻
- 待机功耗小于0.3W
- 65KHz PWM开关频率
- 专利的自供电技术，无需外部辅助绕组供电
- 内置抖频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（< 0.3W），同时降低了输出电压的纹波
- 内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定
- 频率抖动降低EMI滤波成本
- 过温、过流、过压以及输出短路，次级开路保护
- 4KV防静电ESD测试
应用领域
- 电源适配器
- LED电源
- 电磁炉
- 空调、DVD、机顶盒等家电产品
