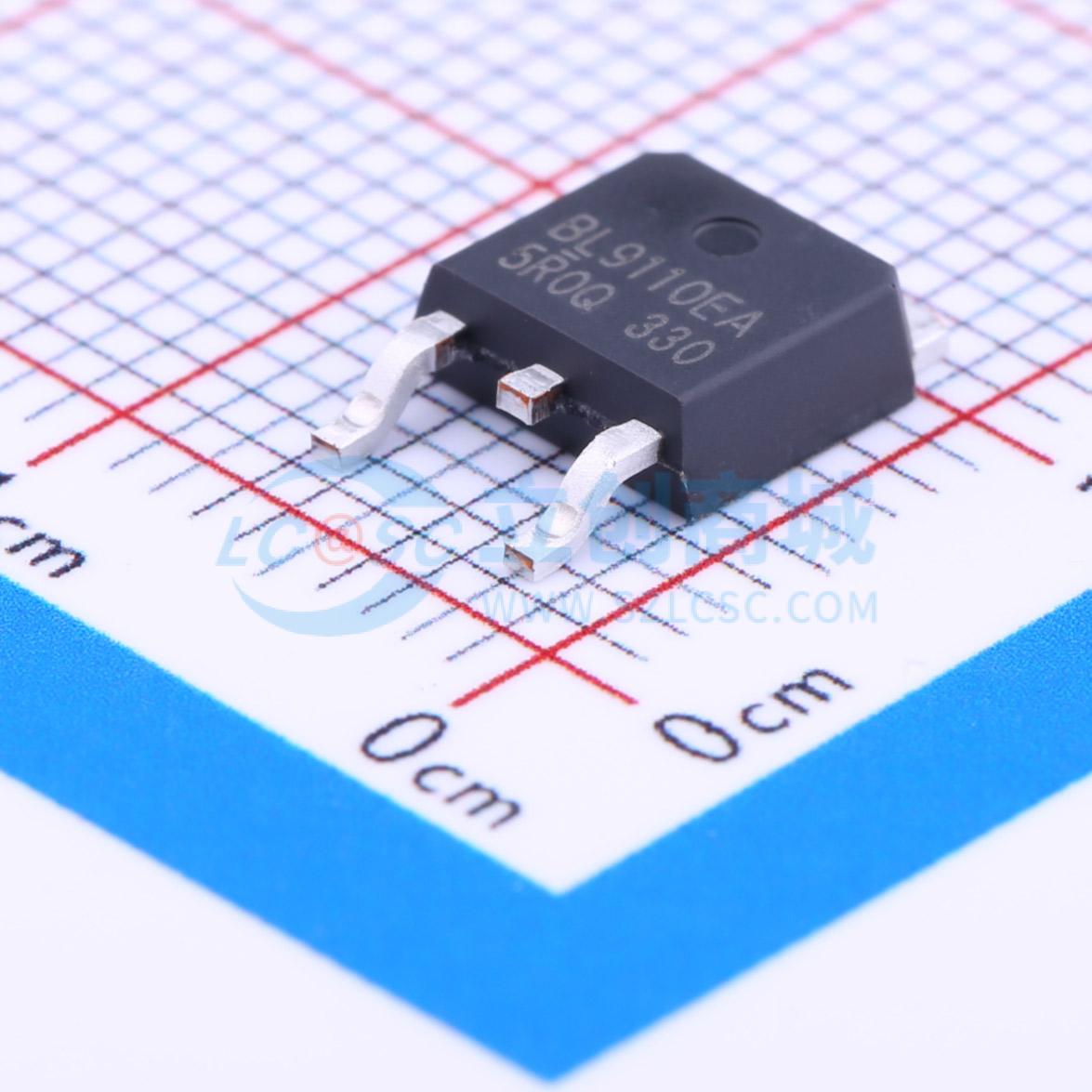

温馨提醒：图片仅供参考，商品以实物为准
BL9110-330BPEA
停产 BL9110-330BPEA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出3.3V，1A电流压降350mV，超低压差线性稳压器LDO
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL9110-330BPEA
- 商品编号
- C169247
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - |
商品概述
一款低压差稳压器，输入电压范围为2.5V至6V，可提供1A负载电流。有固定输出电压和可调输出电压两种类型。固定输出电压类型的输出电压预设为内部微调电压1V、1.2V、1.3V、1.5V、1.8V、2.5V、2.7V、2.8V、2.85V、3.0V、3.2V、3.3V、5V，也可选择以50mV为增量，输出范围从1V至5V。可调输出电压类型的输出范围为1V至5V。该稳压器由电压基准、误差放大器、用于设置输出电压的电阻网络、过流限流电路和热关断电路组成。通过芯片使能功能可实现超低电源电流的待机模式。由于采用DFN - 6、SOT - 89 - 5、SOT - 223 - 5、SOT - 223 - 3、TO - 263 - 3、TO - 220 - 3、SOT - 89 - 3、TO - 252 - 3和TO - 252 - 5封装，具有高功率耗散能力，可在电路板上实现IC的高密度安装。
商品特性
- 最高1A输出电流
- 70μA工作电源电流
- 出色的线性调整率：0.05%N
- 低压差：390mV（<1A，VOUT = 3.3V）
- 高电源抑制比
- 宽工作电压范围：2.5V至6.0V
- 1V至5V工厂预设输出
- 高精度：±1%或±2%
- 内置自动放电功能
- 500mA浪涌电流限制
- 折返式限流保护
- 热关断保护
- DFN - 6、SOT - 89 - 5、SOT - 89 - 3、SOT - 223 - 5、SOT - 223 - 3、TO - 263 - 3、TO - 220 - 3、TO - 252 - 3和TO - 252 - 5封装
- 符合RoHS标准且100%无铅
应用领域
- 便携式通信设备
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 手持仪器
- PCMCIA卡和无线局域网
- 相机、录像机等电器
